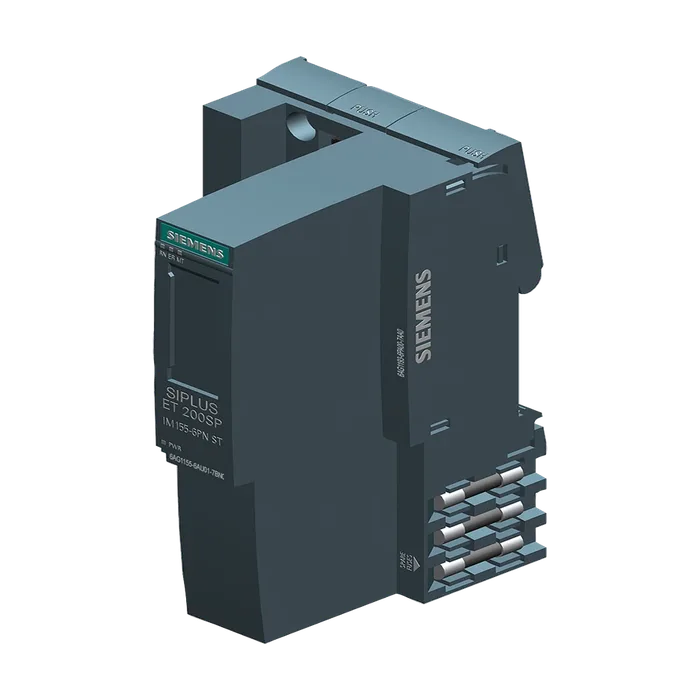

Коммуникационный модуль Siemens 6AG1155-6AU01-7BN0
Доступен к заказу
Коммуникационный модуль Siemens 6AG1155-6AU01-7BN0
SIPLUS ET 200SP, интерфейсный модуль IM155-6PN ST / BA, рабочая температура -40... +70°C (TX 85°C в течение 10 мин.), со стойким покрытием, на основе 6ES7155-6AU01-0BN0
125 212 ₽ −20% 99 594 ₽ С НДС
Код товара: 6AG11556AU017BN0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, интерфейсный модуль IM155-6PN ST / BA, рабочая температура -40... +70°C (TX 85°C в течение 10 мин.), со стойким покрытием, на основе 6ES7155-6AU01-0BN0
Обозначение типа продукта IM 155-6 PN ST
Идентификация производителя (идентификатор поставщика) 002AH
Идентификация устройства (идентификатор устройства) 0313H
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Замена модуля во время работы (горячая замена) Да; Одноразовая горячая замена
Режим тактовой синхронизации Нет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже см. идентификатор записи: 109746275
Посредством набора данных Да
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Защита от короткого замыкания Да
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 10 мс
Потребление тока (номинальное) 450 мА
Макс. потребление тока 550 мА
Макс. ток включения 3,7 А
Мощность питания шины на задней стенке 4,5 Вт
Нормальная рассеиваемая мощность 1,9 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль 256 byte; На вход/выход
Адресное пространство на одну станцию
Макс. адресное пространство на станцию 512 byte; в зависимости от проекта
Монтажные стойки
Макс. число модулей на монтажную стойку 32; Модули + 16 ET 200AL
Подмодули
Количество субмодулей на станцию, макс 256
Число разъемов PROFINET 1; 2 порта (переключатель)
Физические параметры интерфейсов
Число портов 2
Встроенный коммутатор Да
BusAdapter (PROFINET) Да; применяемый BusAdapter: BA 2 x RJ45, BA 2 x FC
Протоколы
Устройство ввода-вывода PROFINET Да
Открытая связь IE Да
Резервирование среды передачи Да; PROFINET MRP
RJ 45 (Ethernet)
Способ передачи PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
10 Мбит/с Да; для служб Ethernet
100 Мбит/с Да; PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
Автоматическое определение Да
Автоматическая коммутация Да
Устройство ввода-вывода PROFINET
Службы
PROFIenergy Да
Пуск согласно приоритету Да
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 2
Режим дублирования
Общее резервирование PROFINET (S2) Нет
Резервирование среды передачи
Открытая связь IE
Индикация состояния Да
Аварийные сигналы Да
Диагностическая функция Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Светодиод MAINT Да; желтые светодиоды
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор соединения LINK TX/RX Да; 2 x зеленых светодиодных индикаторов соединения на BusAdapter
Между шиной на задней стенке и блоком электроники Нет
Между PROFINET и другими контурами тока Да; 1 500 В перем. тока
Между источником питания и другими контурами тока Нет
Между различными цепями Безопасное сверхнизкое напряжение (БСНН)
Класс нагрузки сети 2
Уровень безопасности Согласно уровню безопасности 1, тестовым сценариям V1.1.1
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 70 °C; = Tмакс
Вертикальный настенный монтаж, мин. -40 °C; = Tмин
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 6M4 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-6 ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
ET-соединение
Посредством BU-/BA-Send Да; Модули + 16 ET 200AL
Ширина 50 мм
Высота 117 мм
Глубина 74 мм
Масса, прибл. 147 g; без BusAdapter
Артикул 6AG1155-6AU01-7BN0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85176200
Вес Нетто (Кг) 0,197 Кг
Вид продуктов Интерфейсные модули SIPLUS
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4257
Размер упаковки 10,00 x 2,50 x 6,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, интерфейсный модуль IM155-6PN ST / BA, рабочая температура -40 ... +70°C (TX 85°C в течение 10 мин.), со стойким покрытием, на основе 6ES7155-6AU01-0BN0
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1155-6AU01-7BN0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 72 дня
