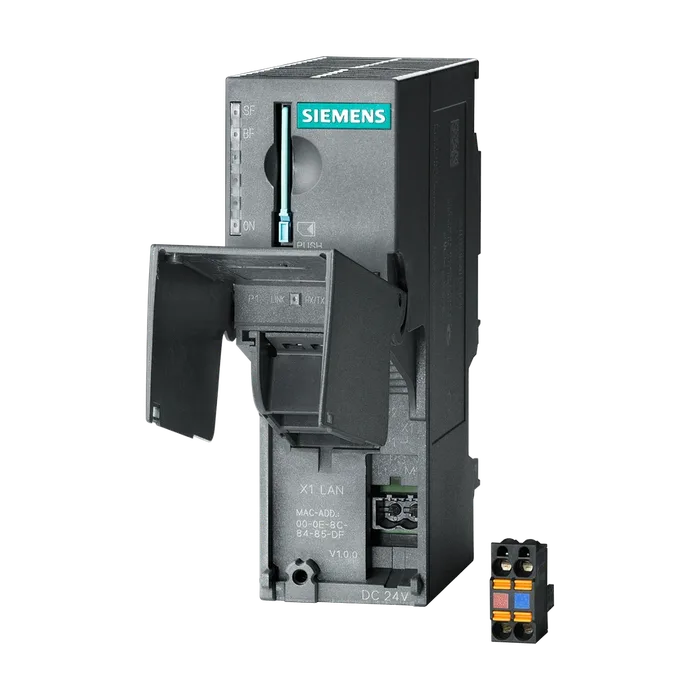

SIPLUS ET200M, интерфейсный модуль IM 153-4 PN IO, рабочие температуры -25... +70 гр. Цельсия, конформное покрытие, на основе 6ES7153-4AA01-0XB0 макс. 12 модулей S7-300, расшир. Функции: изохронные RT, комм. Класса 1 и 2, замена без PG, работа без MMC
По запросу
Код товара: 6AG11534AA017XB0
Доступен к заказу
01
Описание
SIPLUS ET200M, интерфейсный модуль IM 153-4 PN IO, рабочие температуры -25... +70 гр. Цельсия, конформное покрытие, на основе 6ES7153-4AA01-0XB0 макс. 12 модулей S7-300, расшир. Функции: изохронные RT, комм. Класса 1 и 2, замена без PG, работа без MMC
Идентификация устройства (идентификатор устройства)0302H
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Внешняя защита предохранителями для питающихВ конструкции с заземленным опорным потенциалом для
Линий (рекомендуется)резервных интерфейсных модулей необходимо использовать предохранитель (рекомендация: 2,5 A)
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения5 мс
Макс. потребление тока600 мА
Нормальный ток включения4 А
Номинальное значение (пост. ток)5 В
Для шины на задней стойке (5 В пост. тока), макс.1,5 А
Нормальная рассеиваемая мощность6 Вт
Объем адресной области
Вводы192 byte
Выводы192 byte
Число модулей на включение подчиненного устройства DP.12
Протокол обмена по шине/протокол передачи данныхPROFINET IO
Протоколы (Ethernet)
Диагностический светодиодный индикатор
Светодиод LINKДа; зеленые светодиоды
Светодиод RX/TXДа; желтые светодиоды
Гальваническая развязка - естьДа
Изоляция, испытанная посредством500 В пост. тока
Степень защиты IPIP20
Температура окружающей среды при эксплуатации
Мин.-25 °C; = Tмин
Макс.70 °C; = Tмакс; 60 ℃ @ использование UL/cUL, ATEX и FM
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Ширина40 мм
Высота125 мм
Глубина118 мм
Масса, прибл.215 g; прибл.
Артикул6AG1153-4AA01-7XB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,268 Кг
Вид продуктовSIPLUS IM 153-4 PN IO
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4646
Размер упаковки15,00 x 13,00 x 5,00
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET200M, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM 153-4 PN IO, РАБОЧИЕ ТЕМПЕРАТУРЫ -25... +70 ГР. ЦЕЛЬСИЯ, КОНФОРМНОЕ ПОКРЫТИЕ, НА ОСНОВЕ 6ES7153-4AA01-0XB0 МАКС. 12 МОДУЛЕЙ S7-300, РАСШИР. ФУНКЦИИ: ИЗОХРОННЫЕ RT КОММ. КЛАССА 1 И 2, ЗАМЕНА БЕЗ PG, РАБОТА БЕЗ MMC
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1153-4AA01-7XB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни)197 дней
