Коммуникационный модуль Siemens 6AG1151-7FA21-2AB0
Доступен к заказу

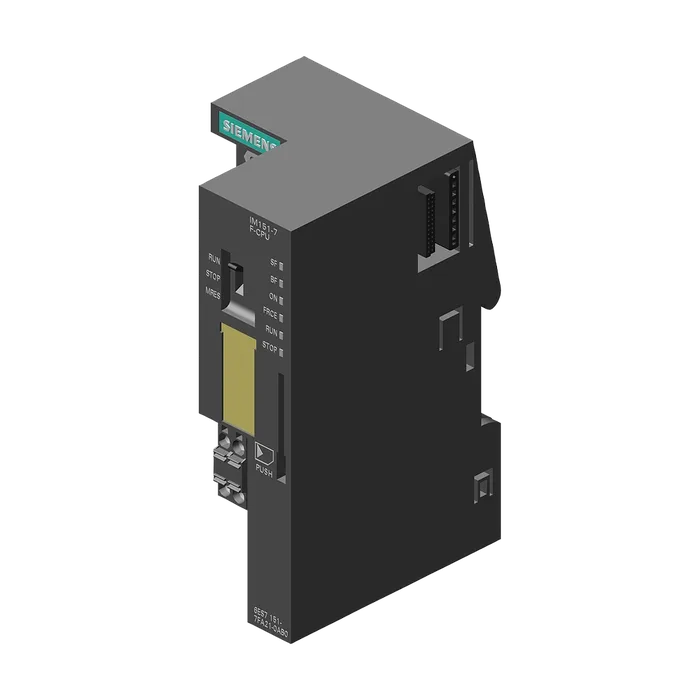

Коммуникационный модуль Siemens 6AG1151-7FA21-2AB0
SIPLUS ET200S, интерфейсный модуль с встроенным F-CPU IM151-7 F-CPU, рабочая температура -25... +60°C, со стойким покрытием, на основе 6ES7151-7FA21-0AB0. ET200S, 192 КБ рабочей памяти, с встроенным интерфейсом PROFIBUS DP (9-полюсный разъём SUB-D, розетка), ведомое устройство DP, работа без батареи, требуется карта MMC
По запросу
Код товара: 6AG11517FA212AB0
Доступен к заказу
01
Описание
SIPLUS ET200S, интерфейсный модуль с встроенным F-CPU IM151-7 F-CPU, рабочая температура -25... +60°C, со стойким покрытием, на основе 6ES7151-7FA21-0AB0. ET200S, 192 КБ рабочей памяти, с встроенным интерфейсом PROFIBUS DP (9-полюсный разъём SUB-D, розетка), ведомое устройство DP, работа без батареи, требуется карта MMC
Функциональный стандарт HW 01
Версия микропрограммного обеспечения V3.3
Функция продукта
Режим тактовой синхронизации Нет
Инженерное обеспечение с помощью
Пакета программного обеспечения для не ниже версии V5.5 + SP1 или не ниже версии V5.2 + SP1 + HSP
Программирования 219 + Distributed Safety
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушения
Внешняя защита предохранителями для питающих Модульный автоматический выключатель для защиты линий 24
Линий (рекомендуется) В/16 A пост. тока с характеристикой срабатывания, тип B или C Примечание: один модульный автоматический выключатель для защиты линий 24 В/16 A пост. тока срабатывает по времени с характеристикой типа B, характеристикой типа C после срабатывания плавкого предохранителя устройств.
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 5 мс
Нормальный ток включения 1,8 А
Из источника напряжения питания 1L+, макс. 320 mA; 410 мА посредством ведущего модуля DP
Для шины на задней стойке (5 В пост. тока), макс. 700 мА
Нормальная рассеиваемая мощность 4,2 Вт
Оперативное запоминающее устройство
Встроенный 192 kbyte
Расширяемое Нет
Память загрузки
Вставная (MMC) Да
Вставная (MMC), макс. 8 Mbyte
Мин. хранение данных на MMC (с момента последнего программирования) 10 a
Хранение в буфере
Есть Да; обеспечивается за счет карты памяти SIMATIC Micro Memory
Нормальное время операций побитовой обработки 0,06 μs
Нормальное время операций со словами 0,12 μs
Нормальное время выполнения операций арифметики с фиксированной точкой 0,16 μs
Нормальное время выполнения операций с плавающей точкой 0,59 μs
Число блоков (общее) 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.
Блоки данных (DB)
Макс. число 1 024; Диапазон числовых значений: от 1 до 16000
Макс. размер 64 kbyte
Функциональные блоки (FB)
Макс. число 1 024; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Функции (FC)
Макс. число 1 024; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Организационные блоки (OB)
Макс. число см. систему команд S7-300
Макс. размер 64 kbyte
Число свободных организационных блоков циклического выполнения 1; OB 1
Число организационных блоков прерывания по времени 1; OB 10
Число организационных блоков прерываний с задержкой 2; OB 20, 21
Число организационных блоков циклических прерываний 4; OB 32, 33, 34, 35
Число организационных блоков аппаратного прерывания 1; OB 40
Число организационных блоков прерывания DPV1 3; OB 55, 56, 57
Число пусковых организационных блоков 1; OB 100
Число организационных блоков обработки асинхронных ошибок 6; Организационные блоки 80, 82, 83 (только для центральных периферийных устройств, не для DP), 85, 86, 87
Число организационных блоков обработки синхронных ошибок 2; OB 121, 122
Глубина вложенности
На класс приоритета 16
Счетчик S7
Число 256
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 255
Предварительно задано от Z 0 до Z 7
Диапазон счета
Нижний предел 0
Верхний предел 999
Счетчик IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймеры S7
Число 256
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 255
Предварительно задано без остаточности
Временной диапазон
Нижний предел 10 мс
Верхний предел 9 990 s
Таймер IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 64 kbyte
Маркер
Макс. размер 256 byte
Есть остаток Да; от MB 0 до MB 255
Предварительно заданный остаток от MB 0 до MB 15
Число меток синхронизации 8; 1 байт маркера
Блоки управляющих данных
Настраиваемый остаток Да; посредством свойства Non Retain на блоке данных
Предварительно заданный остаток Да
Локальные данные
На класс приоритета, макс. 32 kbyte; макс. 2048 байт на блок
Периферийная адресная область
Вводы 2 048 byte
Выводы 2 048 byte
В том числе децентрализованных
Вводы 2 048 byte
Выводы 2 048 byte
Образ процесса
Вводы 2 048 byte
Выводы 2 048 byte
Вводы, настраивается 2 048 byte
Выводы, настраивается 2 048 byte
Вводы, предварительно задано 128 byte
Выводы, предварительно задано 128 byte
Цифровые каналы
Вводы 16 336
В том числе централизованных 496
Выводы 16 336
В том числе централизованных 496
Аналоговые каналы
Вводы 1 021
В том числе централизованных 124
Выводы 1 021
В том числе централизованных 124
Макс. число модулей на систему 63; централизовано
Профильная шина
Число применяемых профильных шин 1
Макс. длина профильной шины Ширина станции: ≤ 1 м или < 2 м
Часы
Аппаратные часы (часы реального времени) Да
Буферные и синхронизируемые Да
Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C, норм.
Макс. отклонение в день 10 s; норм.: 2 с
Работа часов после включения сетевого питания После отключения сети часы продолжают работать
Работа часов после завершения времени Часы продолжают работать с момента времени, в который была
Хранения в буфере отключена сеть
Счетчик рабочего времени
Число 1
Числовые значения/диапазон числовых значений 0
Диапазон значений от 0 до 2^31 часов (при использовании SFC 101)
Степень детализации 1 ч
Остаточн. Да; при каждом запуске нужно запускать заново
Синхронизация времени
Поддерживается Да
На MPI, ведущее устройство Да
На MPI, починенное устройство Да
На DP, ведущее устройство Да; для подчиненного устройства DP только время подчиненного устройств
На DP, подчиненное устройство Да
В AS, ведущее устройство Нет
В AS, подчиненное устройство Нет
Тип интерфейса встроенный интерфейс RS 485
Гальванически развязанный Да
Физические параметры интерфейсов
Макс. выходной ток на интерфейс 80 мА
Протоколы
Ведущее устройство PROFIBUS DP Нет
Подчиненное устройство PROFIBUS DP Да; активный/пассивный
Двухточечное соединение Нет
Макс. скорости передачи данных 12 Mbit/s
Службы
Связь PG/OP Да
Маршрутизация Да; с ведущим модулем
Глобальная система передачи данных Да
Базовая S7-связь Да
S7-связь Да; только сервер, соединение проектируется с одной стороны
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Да
Подчиненное устройство PROFIBUS DP
GSD-файл Текущий файл GSD можно загрузить в иИИнтернете (http://www.siemens.com/profibus-gsd)
Макс. скорости передачи данных 12 Mbit/s
Автоматический поиск скорости передачи данных Да; только при пассивном интерфейсе
Макс. адресная область 32
Макс. количество полезных данных на адресную область 32 byte; до макс. емкости передающего накопителя
Службы
Связь PG/OP Да
Маршрутизация Да; только при активном встроенном интерфейсе DP-Slave и вставленном ведущем модуле DP в режиме ведущего модуля DP
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Да; только сервер, соединение проектируется с одной стороны
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Да
Прямой обмен данными (поперечная связь) Да
Передающий накопитель
Вводы 244 byte
Выводы 244 byte
Тип интерфейса Внешний интерфейс посредством ведущего модуля 6ES7138- 4HA00-0AB0
Гальванически развязанный Да
Физические параметры интерфейсов
Макс. выходной ток на интерфейс Протоколы Нет
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Нет
Ведущее устройство PROFIBUS DP
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 32; на станцию
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Нет
Базовая S7-связь Да; только интерфейсные модули
S7-связь Да; только сервер, соединение проектируется с одной стороны
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Да
Равноудаленность Да
Тактовая синхронизация Нет
Синхронизация/замораживание (SYNC/FREEZE) Да
Активация/деактивация подчиненного устройства DP Да
Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP 8
Прямой обмен данными (поперечная связь) Да
Адресная область
Макс. число входов 2 kbyte
Макс. число выходов 2 kbyte
Полезные данные на подчиненное устройство DP
Макс. число входов 244 byte
Макс. число выходов 244 byte
Открытая связь IE
Связь PG/OP Да
Маршрутизация наборов данных Да; с ведущим модулем DP
Глобальная система передачи данных
Поддерживается Да
Макс. число GD-контуров 8
Макс. число GD-пакетов 8
Макс. число GD-пакетов, отправитель 8
Макс. число GD-пакетов, получатель 8
Макс. размер GD-пакетов 22 byte
Макс. размер GD-пакетов (из них согласованных) 22 byte
Базовая S7-связь
Поддерживается Да
Макс. количество полезных данных на запрос 76 byte
Макс. количество полезных данных на запрос (из них согласованных) 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)
S7-связь
Поддерживается Да
В качестве сервера Да
В качестве клиента Нет
Макс. количество полезных данных на запрос см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи)
Макс. количество полезных данных на запрос (из них согласованных) см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи)
Число соединений
Общее 12
Применяется для PG-связи 11
Резервируется для PG-связи 1
Настраивается для PG-связи, мин. 1
Настраивается для PG-связи, макс. 11
Применяется для OP-связи 11
Резервируется для OP-связи 1
Настраивается для OP-связи, мин. 1
Настраивается для OP-связи, макс. 11
Применяется для базовой S7-связи 10
Резервируется для базовой S7-связи 0
Настраивается для S7-связи, мин. 0
Настраивается для S7-связи, макс. 10
Применяется для маршрутизации 4; в качестве исполнительного устройства только при активном интерфейсе, с IM 151-7 CPU в качестве ведущего устройства DP
Макс. число запрашиваемых станций для функций 12; в зависимости от проектируемых соединений для связи
Оповещения устройства программирования/панели оператора и базовой связи S7
Сообщения диагностики процессов Да; ALARM_S, ALARM_SC, ALARM_SQ, ALARM_D, ALARM_DQ
Макс. число одновременно активных блоков Alarm-S 300
Блок состояния Да; до 2 одновременно
Одиночный шаг Да
Число контрольных точек 4
Состояние/управление
Переменные состояние/управления Да
Переменные входы, выходы, маркеры, блоки данных, таймеры, счетчики
Макс. число переменных 30
Из них переменных состояния, макс. 30
Из них переменных управления, макс. 14
Принудительное исполнение
Принудительное исполнение Да
Принудительное исполнение, переменные Входы, выходы
Макс. число переменных 10
Диагностический буфер
Есть Да
Макс. число элементов 500
Настраивается Нет
Из них устойчивых к отказу сети 100; Только последние 100 элементов являются остаточными
Макс. число элементов, считываемых в режиме 499
Настраивается Да; с 10 до 499
Предварительно задано 10
Сервисные данные
Считываемые Да
Аварийные сигналы Да
Диагностическая функция Да
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный) Да
Контроль питания 24 В Вкл. (зеленый) Да
Между PROFINET DP и другими контурами тока Да
Изоляция, испытанная посредством 500 В пост. тока
Степень защиты IP IP20
Маркировка CE Да
Температура окружающей среды при эксплуатации
Мин. -25 °C; = Tмин
Макс. 60 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Правила проектирования макс. 63 периферийных модулей на станцию; ширина станции < 1 м или < 2 м; макс. 10 A на нагрузочную группу (модуль питания); включение ведущего модуля справа от интерфейсного модуля 151- 7 CPU (X2-интерфейс)
Программное обеспечение для проектирования
STEP 7-Lite Нет
Проектирование / программирование / заголовок
Операционный резерв см. систему команд
Круглые скобки 8
Системные функции (SFC) см. систему команд
Системные функциональные блоки (SFB) см. систему команд
Язык программирования
HiGraph® Да; опция
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Кодирование блоков Да; с S7-Block Privacy
Программирование / контроль времени цикла / заголовок
Нижний предел 1 мс
Верхний предел 6 000 мс
Настраивается Да
Контрольное время цикла / по умолчанию 150 мс
Ширина 60 mm; Ведущий модуль DP: 35 мм
Высота 119,5 мм
Глубина 75 мм
Масса, прибл. 200 g; Ведущий модуль DP: прибл. 100 г
Артикул 6AG1151-7FA21-2AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,263 Кг
Вид продуктов Интерфесный модуль SIPLUS IM 151-7 F-CPU
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4572
Размер упаковки 9,00 x 12,50 x 8,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET200S, интерфейсный модуль с встроенным F-CPU IM151-7 F-CPU рабочая температура -25 ... +60°C, со стойким покрытием, на основе 6ES7151-7FA21-0AB0 . ET200S, 192 кБ рабочей памяти, с встроенным интерфейсом PROFIBUS DP (9-полюсный разъём SUB-D, розетка), ведомое устройство DP , работа без батареи, требуется карта MMC
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1151-7FA21-2AB0
PLM-Дата вступления в силу Продукт больше не поставляется с: 01.10.2023
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) 42 дня
Похожие товары
Доступен к заказу
6AG1242-6TM10-2BB1
50 184,2 ₽−21% 39 821 ₽
В пути
6AG1241-1AH32-2XB0
24 082,85 ₽−17% 19 939 ₽
Доступен к заказу
6AG1241-1AH32-4XB0
15 800,02 ₽−20% 12 622 ₽
