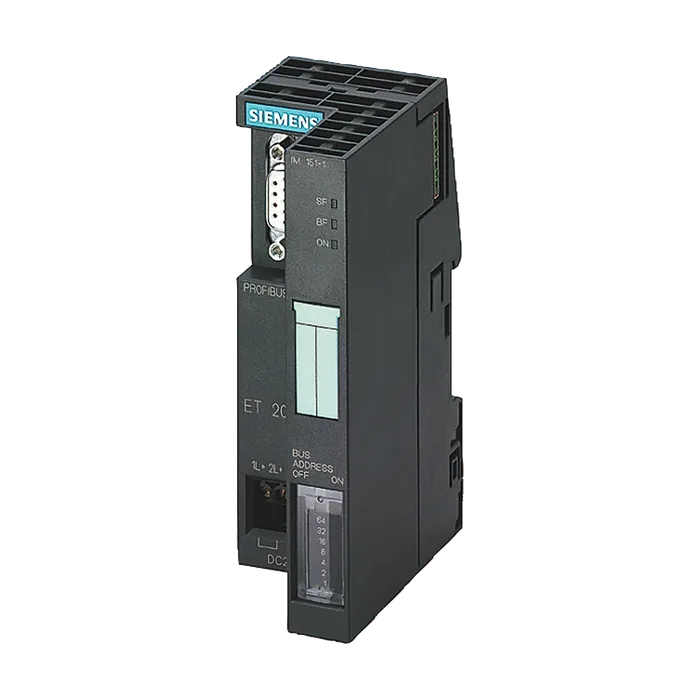

SIPLUS DP, интерфейсный модуль IM151-1HF для ET200S, рабочая температура -25...+60 град. Цельсия, на основе модуля 6ES7151-1BA02-0AB0
По запросу
Код товара: 6AG11511BA022AB0
Доступен к заказу
01
Описание
SIPLUS DP, интерфейсный модуль IM151-1HF для ET200S, рабочая температура -25...+60 град. Цельсия, на основе модуля 6ES7151-1BA02-0AB0
Обозначение типа продуктаIM 151-1 HF
Функция продукта
Режим тактовой синхронизацииДа
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения20 мс
Из источника напряжения питания 1L+, макс.200 мА
Нормальная рассеиваемая мощность3,3 Вт
Объем адресной области
Вводы244 byte
Выводы244 byte
Интерфейсы/тип шиныPROFIBUS DP
Способ передачиRS 485
Макс. скорости передачи данных12 Mbit/s
Физические параметры интерфейсов
Исполнение соединения9-полюсное гнездо Sub-D
Службы
Режим синхронизации (SYNC)Да
Способность к «замораживанию»Да
Прямой обмен данными (поперечная связь)Да
Аварийные сигналыДа
Диагностическая функцияДа
Диагностический светодиодный индикатор
Ошибка шины BF (красный)Да
Суммарная ошибки SF (красный)Да
Контроль питания 24 В Вкл. (зеленый)Да
Между шиной на задней стенке и блоком электроникиНет
Между блоком электроники и PROFIBUS DPДа
Между напряжением питания и блоком электроникиНет
Изоляция, испытанная посредством500 В пост. тока
Маркировка CEДа
Допуск ULДа
Мин.-25 °C; = Tмин
Макс.60 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; RH включая конденсацию/замораживание допускается (при наличии конденсата в эксплуатацию не вводится)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Ширина45 мм
Высота119,5 мм
Глубина75 мм
Масса, прибл.150 г
Артикул6AG1151-1BA02-2AB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,171 Кг
Вид продуктовИнтерфейсные модули IM 151-1 SIPLUS
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4572
Размер упаковки8,20 x 12,50 x 6,90
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS DP ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM151-1HF ДЛЯ ET200S РАБОЧАЯ ТЕМПЕРАТУРА -25...+60 ГРАД. ЦЕЛЬСИЯ, НА ОСНОВЕ МОДУЛЯ 6ES7151-1BA02-0AB0
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1151-1BA02-2AB0
PLM-Дата вступления в силуПродукт больше не поставляется с: 01.10.2023
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM410: Поддержка продукта завершена
