Модуль ввода-вывода Siemens 6AG1138-6DB00-2BB1
Доступен к заказу

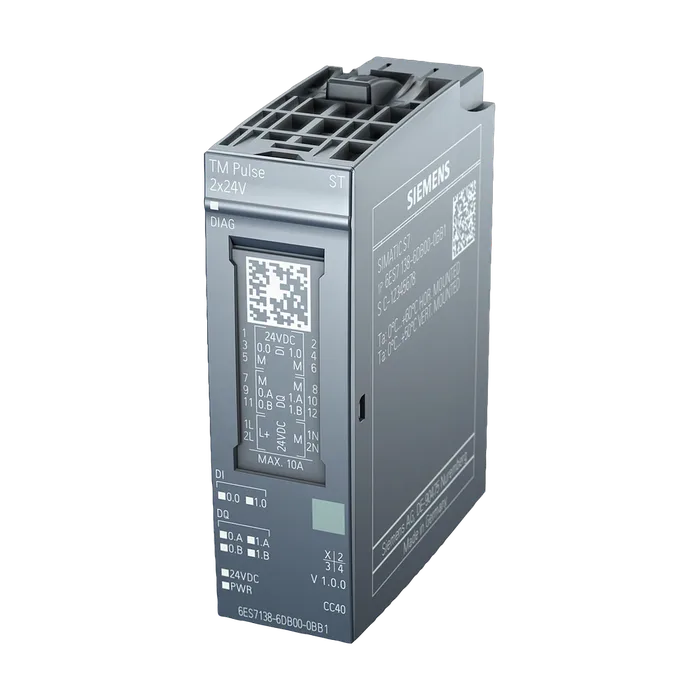

Модуль ввода-вывода Siemens 6AG1138-6DB00-2BB1
SIPLUS ET 200SP, технологический модуль TM PULSE 2X24V, рабочая температура -40... +60°C, пуск при -25°C, со стойким покрытием, на основе 6ES7138-6DB00-0BB1. ШИМ и импульсный выход, 2 канала 2 А. Для задвижек и приводов постоянного тока
43 015,03 ₽ −21% 34 184 ₽ С НДС
Код товара: 6AG11386DB002BB1
Доступен к заказу
01
Описание
SIPLUS ET 200SP, технологический модуль TM PULSE 2X24V, рабочая температура -40... +60°C, пуск при -25°C, со стойким покрытием, на основе 6ES7138-6DB00-0BB1. ШИМ и импульсный выход, 2 канала 2 А. Для задвижек и приводов постоянного тока
Обозначение типа продукта TM Pulse 2x24 В
Версия микропрограммного обеспечения V1.0
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки Базовый блок, тип B1
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC40
Функция продукта
Данные для идентификации и техобслуживания Да; I&M 0
Режим тактовой синхронизации Да
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от короткого замыкания Да
Защита от перепутывания полярности Да; от разрушения
Макс. потребление тока 70 mA; без нагрузки
Число выходов 2; общее питание датчика 24 В для обоих каналов
Питание датчика 24 В
Защита от короткого замыкания Да; на модуль, электронный
Макс. выходной ток 300 мА
Нормальная рассеиваемая мощность 1,7 Вт
Адресное пространство на модуль
Вводы 16 byte; 8 на канал
Выводы 24 byte; 12 на канал
Число входов 2; 1 на канал
Цифровые входы параметрируемые Да
Входная характеристика по IEC 61131, тип 3 Да
Функции цифровых входов, параметрируемые
Свободно используемый цифровый вход Да
Включение HW для цифрового выхода Да
Входное напряжение
Вид входного напряжения DC
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -30 до +5 В
Для сигнала "1" от +11 до +30 В
Мин. допустимое напряжение на входе -30 В
Макс. допустимое напряжение на входе 30 В
Входной ток
Для сигнала "1", тип. 2,5 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Да; нет/0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс
С "0" на "1", мин. 4 μs; при параметрировании "нет"
С "1" на "0", мин. 4 μs; при параметрировании "нет"
Вид цифровых выходов P- и M-коммутирование
Вид выходов 2; 1 на канал
С вытекающим током Да
С втекающим током Да
Цифровые выходы параметрируемые Да
Защита от короткого замыкания Да; электронная/тепловая
Нормальный порог срабатывания 6,8 A со стандартным выходом, 2 A с высокоскоростным выходом
Ограничение индуктивного напряжения отключения -0,8 В
Включение цифрового входа Да
Точность длительности импульса ±100 ppm ±0,5 мкс при выходе High Speed, ±100 ppm ±9 мкс при стандартном выходе
Минимальная длительность импульса 1,5 μs; при выходе High Speed, 10 мкс при стандартном выходе
Функции цифровых выходов, параметрируемые
Свободно используемый цифровой выход Да
Выход PWM Да
Макс. число 2; 1 на канал
Продолжительность периода параметрируемая Да; макс. 85 с
Продолжительность включения, мин. 0 %
Продолжительность включения, макс. 100 %
Разрешение продолжительности включения 0,0036 %; при формате S7 аналог, мин. 20 нс
Подключение пропорционального клапана Да
Сглаживание Да
Частота настраивается Да
Амплитуда настраивается Да
Измерение тока Да
Регулирование тока Да
Подключение двигателя постоянного тока Да
Задержка включения Да
Задержка выключения Да
Выдача частоты Да
Цепочка импульсов Да
Выдача импульсов Да
Коммутационная способность выходов
При омической нагрузке, макс. 2 А
При ламповой нагрузке, макс. 10 W; 1 Вт при выходе High Speed
Диапазон сопротивления нагрузке
Нижний предел 12 Ω; 240 Ом при выходе High Speed
Верхний предел 12 kΩ
Выходное напряжение
Вид выходного напряжения DC
Для сигнала "0", макс. 1 В
Для сигнала "1", мин. 23,2 V; L+ (-0,8 В)
Выходной ток
Для сигнала "1", номинальное значение 2 A; 0,1 A при выходе High Speed, учитывать уменьшение мощности
Задержка на выходе при омической нагрузке
С "0" на "1", тип. 0 μs; при выходе High Speed, 4,5 мкс при стандартном выходе
С "0" на "1", макс. 0,8 μs; при выходе High Speed, 9 мкс при стандартном выходе
С "1" на "0", тип. 0 μs; при выходе High Speed, 4,5 мкс при стандартном выходе
С "1" на "0", макс. 0,8 μs; при выходе High Speed, 9 мкс при стандартном выходе
Параллельное подключение двух выходов
Для повышения мощности Да
Частота коммутации
При омической нагрузке, макс. 100 kHz; при выходе High Speed, 10 кГц при стандартном выходе
При индуктивной нагрузке, макс. 100 kHz; при выходе High Speed, 10 кГц при стандартном выходе
При ламповой нагрузке, макс. 10 Гц
Суммарный ток выходов
Макс. ток на канал 2 А
Макс. суммарный ток на узел 4 А
Макс. ток на модуль 4 А
Макс. время цикла шины (TDP) 250 μs; с конфигурацией 1 канала, 375 мкс с конфигурацией 2 каналов
Макс. фазовые флуктуации 1 μs; норм. ±
Диагностическая функция Да
Возможность включения заменяющих значений Да; параметрируемое
Аварийные сигналы
Диагностический сигнал Да
Диагностика
Контроль напряжения питания Да
Короткое замыкание Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Счетчики Нет
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между различными цепями 75 В пост. тока/60 В перем. тока (базовая изоляция)
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасности Нет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 60 °C; = Tмакс; +70°C с запроектированными пустыми слотами слева и справа от модуля
Вертикальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Вертикальный настенный монтаж, макс. 50 °C; Учитывать снижение номинальных значений
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 6M4 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-6 ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
На SIMATIC S7-300 Да
На SIMATIC S7-400 Да
На SIMATIC S7-1200 Да
На SIMATIC S7-1500 Да
На ведущем устройстве Standard PROFIBUS Да
На контроллере Standard PROFINET Да
Ширина 20 мм
Масса, прибл. 50 г
Артикул 6AG1138-6DB00-2BB1
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,064 Кг
Вид продуктов SIPLUS TM Pulse 2x24V pulse output module
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4257
Размер упаковки 6,70 x 7,80 x 3,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, технологический модуль TM PULSE 2X24V, рабочая температура -40 ... +60°C, пуск при -25°C, со стойким покрытием, на основе 6ES7138-6DB00-0BB1 . ШИМ и импульсный выход, 2 канала 2 A. Для задвижек и приводов постоянного тока
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1138-6DB00-2BB1
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 112 дней
