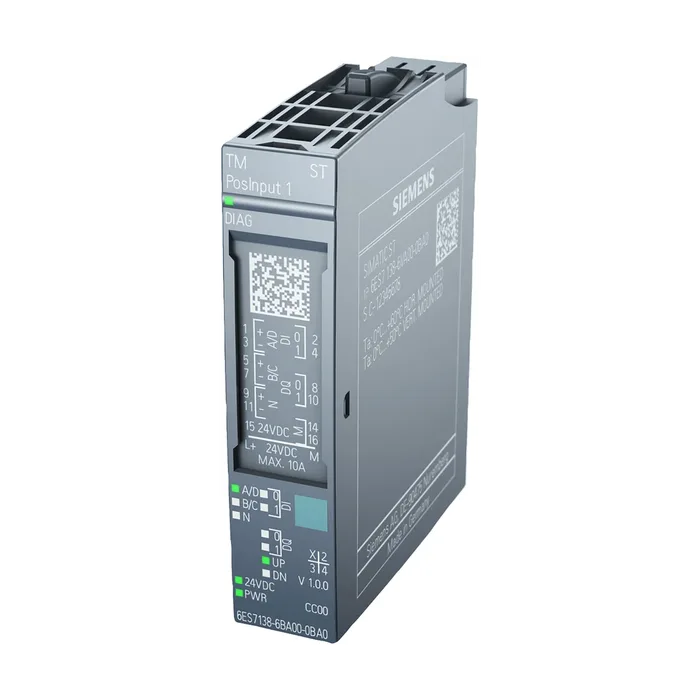

Модуль ввода-вывода Siemens 6AG1138-6BA00-2BA0
В пути
Модуль ввода-вывода Siemens 6AG1138-6BA00-2BA0
SIPLUS ET 200SP, технологический модуль TM POSINPUT 1, рабочая температура -40... +60°C, со стойким покрытием, на основе 6ES7138-6BA00-0BA0. Модуль счёта и определения положения, для инкрементальных энкодеров RS422 или абсолютных энкодеров SSI, 2 DI, 2 DQ
38 804 ₽ −20% 31 006 ₽ С НДС
Код товара: 6AG11386BA002BA0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, технологический модуль TM POSINPUT 1, рабочая температура -40... +60°C, со стойким покрытием, на основе 6ES7138-6BA00-0BA0. Модуль счёта и определения положения, для инкрементальных энкодеров RS422 или абсолютных энкодеров SSI, 2 DI, 2 DQ
Обозначение типа продукта TM поз. вход 1
Применяемые системные блоки BU-тип A0
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Да
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 75 mA; без нагрузки
Число выходов 1
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 300 мА
Нормальная рассеиваемая мощность 1,9 Вт
Адресное пространство на модуль
Вводы 16 byte
Выводы 12 byte; 4 байт при использовании устройства позиционирования
Число входов 2
Цифровые входы параметрируемые Да
Входная характеристика по IEC 61131, тип 3 Да
Функции цифровых входов, параметрируемые
Запуск/остановка порта Да; только для импульсного и инкрементального датчика
Сбор данных Да
Синхронизация Да; только для импульсного и инкрементального датчика
Свободно используемый цифровый вход Да
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -30 до +5 В
Для сигнала "1" от +11 до +30 В
Мин. допустимое напряжение на входе -30 В
Макс. допустимое напряжение на входе 30 В
Входной ток
Для сигнала "1", тип. 2,5 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Да; нет/0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс
С "0" на "1", мин. 6 μs; при параметрировании "нет"
С "1" на "0", мин. 6 μs; при параметрировании "нет"
Для технологических функций
Параметрируемое Да
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Вид цифровых выходов Транзистор
Вид выходов 2
Цифровые выходы параметрируемые Да
Защита от короткого замыкания Да; электронная/тепловая
Нормальный порог срабатывания 1 А
Ограничение индуктивного напряжения отключения L+ (-33 В)
Включение цифрового входа Да
Функции цифровых выходов, параметрируемые
Переключение при сравнительных значениях Да
Свободно используемый цифровой выход Да
Коммутационная способность выходов
При омической нагрузке, макс. 0,5 A; на цифровой выход
При ламповой нагрузке, макс. 5 Вт
Диапазон сопротивления нагрузке
Нижний предел 48 Ω
Верхний предел 12 kΩ
Выходное напряжение
Для сигнала "1", мин. 23,2 V; L+ (-0,8 В)
Выходной ток
Для сигнала "1", номинальное значение 0,5 A; на цифровой выход
Для сигнала "1", диапазон допустимых значений, макс. 0,6 A; на цифровой выход
Для сигнала "1", минимальный ток нагрузки 2 мА
Для сигнала "0", ток покоя, макс. 0,5 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 50 μs
С "1" на "0", макс. 50 μs
Частота коммутации
При омической нагрузке, макс. 10 кГц
При индуктивной нагрузке, макс. 0,5 Hz; согласно IEC 60947-5-1, DC-13; учитывать кривую снижения параметров
При ламповой нагрузке, макс. 10 Гц
Суммарный ток выходов
Макс. ток на модуль 1 А
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Сигналы датчика, инкрементальный датчик (симметричный)
Входное напряжение RS 422
Макс. входная частота 1 МГц
Макс. частота счетчика 4 MHz; при четырехкратной обработке
Макс. длина экранированного провода 32 m; при 1 МГц
Сигнальный фильтр параметрируемый Да
Инкрементальный датчик с путями A/B, 90° со смещением фаз Да
Инкрементальный датчик с путями A/B, 90° со смещением фаз и нулевым путем Да
Импульсный датчик Да
Импульсный датчик с направлением Да
Импульсный датчик, один импульсный сигнал на каждое направление счета Да
Сигналы датчика, инкрементальный датчик (асимметричный)
Входное напряжение 5 В ТТЛ (только датчик, работающий по двухтактной схеме)
Макс. входная частота 1 МГц
Макс. частота счетчика 4 MHz; при четырехкратной обработке
Сигнальный фильтр параметрируемый Да
Инкрементальный датчик с путями A/B, 90° со смещением фаз Да
Инкрементальный датчик с путями A/B, 90° со смещением фаз и нулевым путем Да
Импульсный датчик Да
Импульсный датчик с направлением Да
Импульсный датчик, один импульсный сигнал на каждое направление счета Да
Сигналы датчика, абсолютный датчик (SSI)
Входной сигнал по RS 422
Длина телеграммы, параметрируется 10 ... 40 бит
Макс. частота тактовых импульсов 2 MHz; 125 кГц, 250 кГц, 500 кГц, 1 МГц, 1,5 МГц или 2 МГц
Двоичный код Да
Код Грея Да
Макс. длина экранированного провода 320 m; Длина кабеля, RS-422 SSI абсолютный датчик, Siemens тип 6FX2001-5, питание 24 В: 125 кГц, экранированный кабель макс. длина 320 метров; 250 кГц, экранированный кабель макс. длина 160 метров; 500 кГц, экранированный кабель макс. длина 60 метров; 1 МГц, экранированный кабель макс. длина 20 метров; 1,5 МГц, экранированный кабель макс. длина 10 метров; 2 МГц, макс. длина 8 метров
Бит четности параметрируемый Да
Время ожидания после передачи данных 16, 32, 48 и 64 мкс и автоматически
Многооборотный Да
Однооборотный Да
Физические параметры интерфейсов
Возможность включения заменяющих значений Да; параметрируемое
Аварийные сигналы
Диагностический сигнал Да
Аварийный сигнал процесса Да
Диагностика
Контроль напряжения питания Да
Обрыв провода Да
Короткое замыкание Да
Ошибка перехода A/B инкрементального датчика Да
Ошибка телеграммы датчика SSI Да
Суммарная ошибка Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Индикатор состояния счета в прямом порядке (зеленый) Да
Индикатор состояния счета в обратном порядке (зеленый) Да
Счетчики Да
Число счетчиков 1
Макс. частота счетчика 4 MHz; при четырехкратной обработке
Функции счета
Применяется с высокоскоростным счетчиком TO Да; только для импульсного и инкрементального датчика
Непрерывный счет Да
Режим счета параметрируется Да
Аппаратный затвор через цифровой вход Да
Программный затвор Да
Остановка в зависимости от события Да
Синхронизация через цифровой вход Да
Диапазон счета параметрируемый Да
Блоки сравнения
Число блоков сравнения 2
Зависимость от направления Да
Изменяется в программе пользователя Да
Определение положения
Инкрементальное определение Да
Абсолютное определение Да
Подходит для S7-1500 Motion Control Да
Функции измерения
Время измерения параметрируемое Да
Динамическая регулировка измерения времени Да
Число пороговых значений, параметрируется 2
Диапазон измерений
Мин. измерение частоты 0,04 Гц
Макс. измерение частоты 4 МГц
Мин. измерение периодов 0,25 μs
Макс. измерение периодов 25 s
Точность
Измерение частоты 100 имп./м; в зависимости от интервала измерения и обработки сигналов
Измерение периодов 100 имп./м; в зависимости от интервала измерения и обработки сигналов
Измерение скорости 100 имп./м; в зависимости от интервала измерения и обработки сигналов
Гальваническая развязка каналов
Между каналами и шиной на задней стенке Да
Применяется для функций обеспечения безопасности Нет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 60 °C; = Tmax; см. Derating BasedOn (напр., руководство)
Вертикальный настенный монтаж, мин. -40 °C; = Tмин
Вертикальный настенный монтаж, макс. 50 °C; = Tmax; см. Derating BasedOn (напр., руководство)
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам Да; Класс 6S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 6M4 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-6 ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 45 г
Артикул 6AG1138-6BA00-2BA0
Каталог ID A&DSE/SIP ADD
Наследник 6AG1138-6BA01-2BA0
Код группы R151
Комментарий Продукт больше не поставляется. Замена продукта на.
Товарный код 85389091
Вес Нетто (Кг) 0,056 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 2ET
Группа Продукта 4398
Размер упаковки 7,00 x 7,50 x 2,50
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, технологический модуль TM POSINPUT 1, рабочая температура -40 ... +60°C, со стойким покрытием, на основе 6ES7138-6BA00-0BA0 . Модуль счёта и определения положения, для инкрементальных энкодеров RS422 или абсолютных энкодеров SSI, 2 DI, 2 DQ
Описание Преемника SIPLUS ET 200SP, технологический модуль TM Posinput 1, рабочая температура -40 ... +60°C, с конформным покрытием, на основе 6ES7138-6BA01-0BA0 . технологический модуль TM Posinput 1, счётный модуль/модуль позиционирования, 1 канал для подключения инкрементального энкодера RS-422 или абсолютного энкодера SSI, 2 DI, 2 DQ, для установки на базовые блоки типа A0, упаковка: 1 штука
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1138-6BA00-2BA0
PLM-Дата вступления в силу Продукт снят с поддержки с: 16.04.2024
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM500: Продукт больше не производится или прекращена его поддержка (Сервис)
Плановый срок отгрузки с завода (раб. дни) 38 дней
