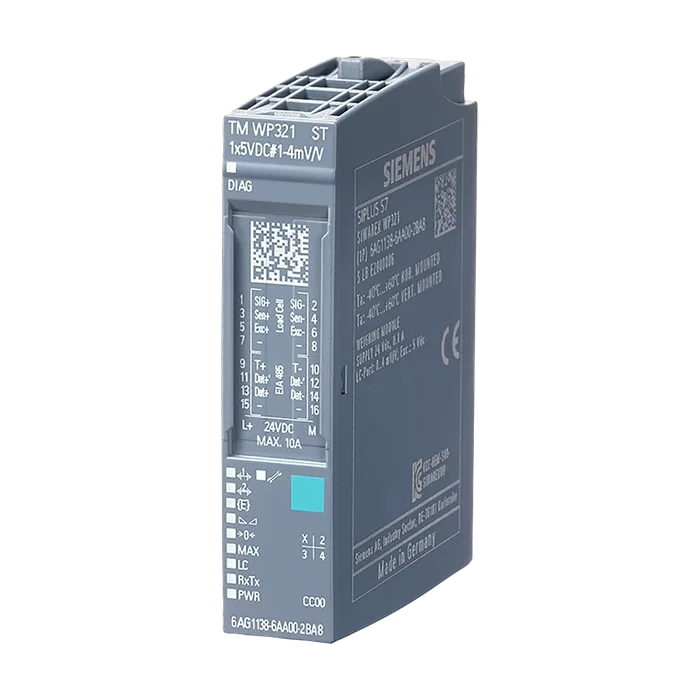

SIPLUS WP321, модуль весоизмерения, рабочая температура -40... +60°C, со конформным покрытием, на основе 7MH4138-6AA00-0BA0. Модуль всесоизмерительной электроники (одноканальный) для тензодатчиков (1-4 мВ/В) для SIMATIC ET200SP, на базовый блок типа A0, интерфейс RS485, дла подключения ПО SIWATOOL или удалённого дисплея
73 571,01 ₽−20%58 901 ₽С НДС
Код товара: 6AG11386AA002BA8
Доступен к заказу
01
Описание
SIPLUS WP321, модуль весоизмерения, рабочая температура -40... +60°C, со конформным покрытием, на основе 7MH4138-6AA00-0BA0. Модуль всесоизмерительной электроники (одноканальный) для тензодатчиков (1-4 мВ/В) для SIMATIC ET200SP, на базовый блок типа A0, интерфейс RS485, дла подключения ПО SIWATOOL или удалённого дисплея
Обозначение типа продуктаTM SIWAREX WP321 ST
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспеченияДа
Применяемые системные блокиBU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC00
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Адаптация измерительного диапазонаНет
Напряжение нагрузки L+
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от короткого замыканияДа
Защита от перепутывания полярностиДа
Макс. потребление тока100 мА
Потребляемая мощность шины на задней стенке70 мВт
Нормальная рассеиваемая мощность2 Вт
Адресное пространство на модуль
Вводы16 byte
Выводы16 byte
Соединение сигнального датчика
Для тензорезистора (схемы полного моста) с 4- проводным подключениемДа
Для тензорезистора (схемы полного моста) с 6- проводным подключениемДа
Мин. сопротивление схемы полного моста40 Ω; при использовании SIWAREX IS: 50 Ом при 7MH4710-5BA; 105 Ом при использовании 7MH4710-5CA
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTмин ... Tмакс при 1 080 гПа ... 795 гПа (-1 000 м - +2 000 м)//Tмин ...
Воздуха-высота установки(Tмакс - 10 K) при 795 гПа ... 658 гПа (+2 000 м - +3 500 м) // Tмин ... (Tмакс - 20 K) при 658 гПа ... 540 гПа (+3 500 м - +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. Устойчивость100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиямДа; Класс 3M8 при использовании монтажного комплекта SIPLUS
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
На SIMATIC S7-300Да
На SIMATIC S7-400Да
На SIMATIC S7-1200Да
На SIMATIC S7-1500Да
На ведущем устройстве Standard PROFIBUSДа
На контроллере Standard PROFINETДа
Ширина15 мм
Высота57 мм
Глубина72 мм
Масса, прибл.31 г
Артикул6AG1138-6AA00-2BA8
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,001 Кг
Вид продуктовSIPLUS SIWAREX WP321
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4257
Размер упаковки6,50 x 7,70 x 2,30
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS WP321, модуль весоизмерения, рабочая температура -40 ... +60°C, со конформным покрытием, на основе 7MH4138-6AA00-0BA0 . Модуль всесоизмерительной электроники (одноканальный) для тензодатчиков (1-4 мВ/В) для SIMATIC ET200SP, на базовый блок типа A0, интерфейс RS485, дла подключения ПО SIWATOOL или удалённого дисплея
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1138-6AA00-2BA8
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)112 дней
