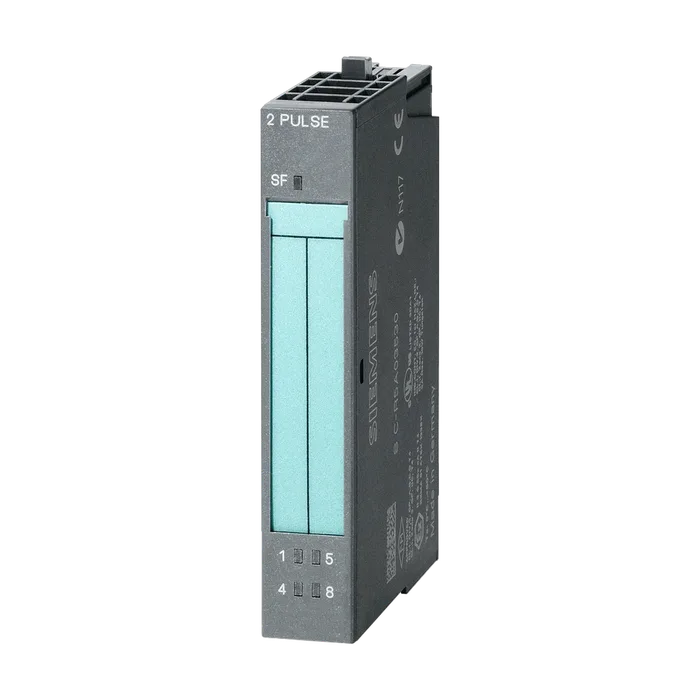

SIPLUS ET200S, электронный модуль EM 2 PULSE, раб. Темп. -25... +70°C, с конформным покрытием, на основе модуля 6ES7138-4DD01-0AB0 EM 2 PULSE, генератор импульсов/таймер, 15 мм шириной, 2 канала
38 804 ₽−18%31 796 ₽С НДС
Код товара: 6AG11384DD017AB0
Доступен к заказу
01
Описание
SIPLUS ET200S, электронный модуль EM 2 PULSE, раб. Темп. -25... +70°C, с конформным покрытием, на основе модуля 6ES7138-4DD01-0AB0 EM 2 PULSE, генератор импульсов/таймер, 15 мм шириной, 2 канала
Напряжение нагрузки L+
Номинальное значение (пост. ток)24 V; от модуля питания
Защита от перепутывания полярностиДа
Из источника напряжения нагрузки L+ (без нагрузки), макс.40 мА
Из шины на задней стойке 3,3 В пост. тока, макс.10 мА
Вид выходного напряженияL+ (-0,8 В)
Защита от короткого замыканияДа
Выходной ток
Номинальное значение500 мА
Нормальная рассеиваемая мощность1,8 Вт
Число входов2
Входная характеристика по IEC 61131, тип 2Да
Входное напряжение
Номинальное значение (пост. ток)24 В
Для сигнала "0"от -30 до +5 В
Для сигнала "1"от +11 до +30 В
Входной ток
Для сигнала "1", тип.9 мА
Задержка на входе (при номинальном значении входного напряжения)
Макс. входная частота (при времени задержки 0,1 мс)20 кГц
Минимальная ширина импульса для программной реакции100 μs
Длина провода
Экранированные, макс.100 м
Вид выходов2
Защита от короткого замыканияДа
Нормальный порог срабатывания10 А
Ограничение индуктивного напряжения отключенияL+ (от -50 до -65 В)
Включение цифрового входаДа
Точность длительности импульса± (длительность импульса x 100 имп./мин) , ±100 мкс при нагрузке ≤ 50 Ом
Минимальная длительность импульса100 μs
Коммутационная способность выходов
При ламповой нагрузке, макс.10 Вт
Выходное напряжение
Для сигнала "1", мин.L+ (-1 В)
Выходной ток
Для сигнала "1", номинальное значение2 А
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин.7 мА
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс.2 А
Для сигнала "0", ток покоя, макс.0,5 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс.100 μs
С "1" на "0", макс.200 μs
Частота коммутации
При омической нагрузке, макс.5 кГц
При индуктивной нагрузке, макс.2 Гц
При ламповой нагрузке, макс.10 Гц
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Подключаемые датчики
2-проводной датчикДа
Макс. допустимый ток покоя (2-проводной датчик)2 мА
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный)Да
Индикатор состояния цифрового входа (зеленый)Да
Индикатор состояния цифрового выхода (зеленый)Да
Генератор импульсов
Число каналов2; 1 цифровой вход и 1 цифровой выход на канал
Гальваническая развязка цифровых вводов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Гальваническая развязка цифровых выводов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством500 В пост. тока
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Применение на судах/в мореДа; Класс 3S4 вкл. песок, пыль; *
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Ширина15 мм
Высота81 мм
Глубина52 мм
Масса, прибл.40 г
Артикул6AG1138-4DD01-7AB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,047 Кг
Вид продуктовГенератор импульсов SIPLUS 2 PULSE
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4572
Размер упаковки6,00 x 9,00 x 2,30
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET200S, ЭЛЕКТРОННЫЙ МОДУЛЬ EM 2 PULSE, РАБ. ТЕМП. -25 ... +70°C, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ МОДУЛЯ 6ES7138-4DD01-0AB0 EM 2 PULSE, ГЕНЕРАТОР ИМПУЛЬСОВ/ТАЙМЕР, 15 ММ ШИРИНОЙ, 2 КАНАЛА
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1138-4DD01-7AB0
PLM-Дата вступления в силуПродукт больше не поставляется с: 01.10.2023
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM410: Поддержка продукта завершена
