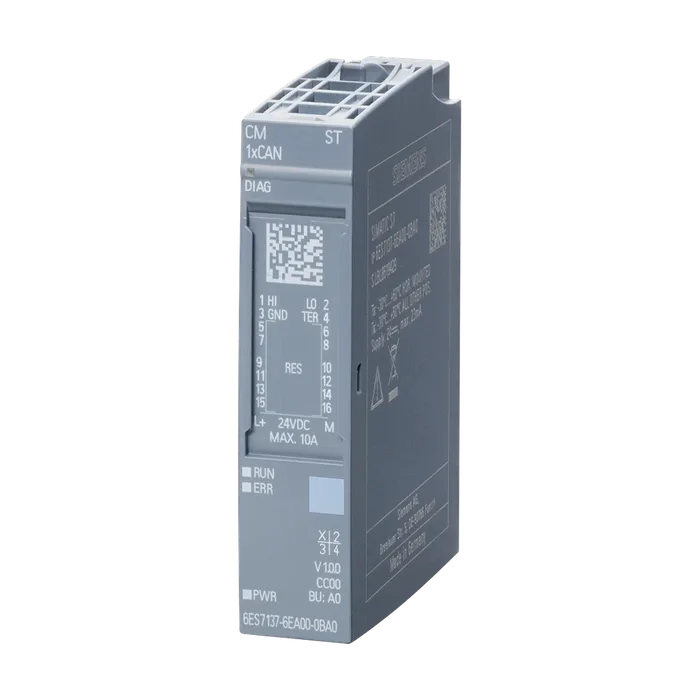

SIPLUS ET 200SP, коммуникационный модуль CM CAN, рабочая температура -40 ... +60°C, с конформным покрытием, на основе 6ES7137-6EA00-0BA0 . Шлюз к сетям CAN или CANopen, CAN 2.0A/B, CANopen Manager для CiA301/302, CANopen Slave для CiA301/302, IP20
44 476,7 ₽−21%35 063 ₽С НДС
Код товара: 6AG11376EA002BA0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, коммуникационный модуль CM CAN, рабочая температура -40 ... +60°C, с конформным покрытием, на основе 6ES7137-6EA00-0BA0 . Шлюз к сетям CAN или CANopen, CAN 2.0A/B, CANopen Manager для CiA301/302, CANopen Slave для CiA301/302, IP20
Обозначение типа продуктаCM 1x CAN ST
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспеченияДа
Применяемые системные блокиBU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC00
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Замена модуля во время работы (горячая замена)Да
Режим тактовой синхронизацииНет
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Потребление тока, тип.20 мА
Макс. потребление тока25 мА
Нормальная рассеиваемая мощность0,5 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль256 byte
Тип интерфейсаCAN по CiA 303-1
Гальванически развязанныйДа; 500 В пер. тока и 707 В пост. тока
Физические параметры интерфейсов
Число портов1
Исполнение соединенияВставная клемма
Режимы работы CANCAN Standard CAN 2.0A/B; CANopen Manager / Slave по CiA
Спецификация согласно CiACiA 301 & CiA 302
Мин. скорость передачи данных10 kbit/s
Макс. скорости передачи данных1 000 kbit/s
Макс. число подчиненных устройств60
Количество SDO параллельно16; Параллельно
Количество PDO128; отправить / получить
Службы
Node / Life guardingДа
Тактовый импульсДа
Аварийные сигналыДа
Диагностическая функцияДа
Диагностический светодиодный индикатор
Светодиод RUNДа
Светодиод ERRORДа
Светодиод MAINTНет
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Между шиной на задней стенке и интерфейсомДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Маркировка CEДа
Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS)Да
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиямДа; Класс 3M8 при использовании монтажного комплекта SIPLUS
Применение в промышленных технологических установках
К химически активным веществам согласноДа; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
На SIMATIC S7-300Нет
На SIMATIC S7-400Нет
На SIMATIC S7-1200Да
На SIMATIC S7-1500Да
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.32 г
Артикул6AG1137-6EA00-2BA0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,042 Кг
Вид продуктовSIPLUS ET 200SP CM CAN
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4257
Размер упаковки7,00 x 7,80 x 2,70
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET 200SP, коммуникационный модуль CM CAN, рабочая температура -40 ... +60°C, с конформным покрытием, на основе 6ES7137-6EA00-0BA0 . Шлюз к сетям CAN или CANopen, CAN 2.0A/B, CANopen Manager для CiA301/302, CANopen Slave для CiA301/302, IP20
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1137-6EA00-2BA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)200 дней
