Модуль ввода-вывода Siemens 6AG1137-6BD00-2BA0
Доступен к заказу

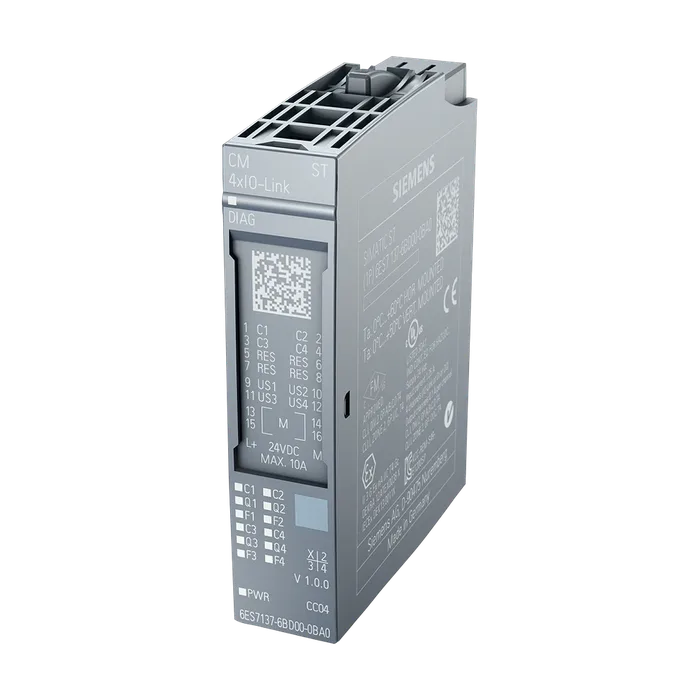

Модуль ввода-вывода Siemens 6AG1137-6BD00-2BA0
SIPLUS ET 200SP, коммуникационный модуль CM 4 X IO-LINK ST, рабочая температура -40... +70°C, пуск при -25°C, со стойким покрытием, на основе 6ES7137-6BD00-0BA0. Коммуникационный модуль IO-LINK MASTER V1.1
29 163,91 ₽ −18% 23 963 ₽ С НДС
Код товара: 6AG11376BD002BA0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, коммуникационный модуль CM 4 X IO-LINK ST, рабочая температура -40... +70°C, пуск при -25°C, со стойким покрытием, на основе 6ES7137-6BD00-0BA0. Коммуникационный модуль IO-LINK MASTER V1.1
Обозначение типа продукта CM 4xIO-Link ST
Применяемые системные блоки BU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC04
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет; Только для PROFINET и при проектировании в качестве версии с FW V2.0 или V2.1
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже см. идентификатор записи: 109746275
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 V; 20,5 В при использовании IO-Link, поскольку напряжение питания для устройств IO-Link на ведущем устройстве должно составлять не менее 20 В.
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Необходимо напряжение питания согласно NEC, класс 2 Нет
Макс. потребление тока 45 mA; без нагрузки
Число выходов 4
Выходной ток
Номинальное значение 700 mA; на канал
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 2,1 А
Нормальная рассеиваемая мощность 1 Вт
Автоматическое кодирование Да
Электронный кодирующий элемент тип H Да
Длина провода
Неэкранированные, макс. 20 m; также применимо для экранированных кабелей
Число портов 4
Из них одновременно включаемых 4
IO-Link Протокол 1.0 Да
IO-Link Протокол 1,1 Да
Скорость передачи данных 4,8 Кбод (COM1); 38,4 Кбод (COM2), 230,4 Кбод (COM3)
Мин. время цикла 2 ms; динамическая, в зависимости от размера полезных данных
Размер данных процесса, ввод на порт 32 byte; макс.
Размер данных процесса, ввод на модуль 144 byte; макс.
Размер данных процесса, вывод на порт 32 byte; макс.
Размер данных процесса, вывод на модуль 128 byte; макс.
Емкость ЗУ для параметров устройств 2 kbyte; на каждый порт
Макс. длина неэкранированного провода 20 m; макс.
Режимы работы
IO-Link Да
Цифровые входы Да
Time Based IO
TIO IO-Link IN Нет; Только для PROFINET и при проектировании в качестве версии с FW V2.0 или V2.1
TIO IO-Link OUT Нет; Только для PROFINET и при проектировании в качестве версии с FW V2.0 или V2.1
TIO IO-Link IN/OUT Нет; Только для PROFINET и при проектировании в качестве версии с FW V2.0 или V2.1
Подключение устройств IO-Link
Тип порта A Да
Тип порта B Да; 24 В пост. тока через внешнюю клемму
Через трехпроводное соединение Да
Аварийные сигналы
Диагностический сигнал Да; Диагностика порта доступна только в режиме IO-Link.
Диагностика
Контроль напряжения питания Да
Обрыв провода Да
Короткое замыкание Да
Суммарная ошибка Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; на канал один зеленый светодиодный индикатор состояния канала Qn (режим SIO) и состояния порта Cn (режим IO-Link)
Для диагностики канала Да; красный светодиод работы (Fn)
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Нет
Между различными цепями 75 В пост. тока/60 В перем. тока (базовая изоляция)
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 60 °C; = Tмакс
Вертикальный настенный монтаж, мин. -40 °C; = Tмин
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки Относительная влажность воздуха ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 6M4 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-6 ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 30 г
Артикул 6AG1137-6BD00-2BA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85176200
Вес Нетто (Кг) 0,041 Кг
Вид продуктов SIPLUS CM 4x IO-Link
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4257
Размер упаковки 7,00 x 7,70 x 2,40
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, коммуникационный модуль CM 4 X IO-LINK ST, рабочая температура -40 ... +70°C, пуск при -25°C, со стойким покрытием, на основе 6ES7137-6BD00-0BA0 . Коммуникационный модуль IO-LINK MASTER V1.1
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1137-6BD00-2BA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 192 дня
