Модуль ввода-вывода Siemens 6AG1136-6DC00-2CA0
В пути

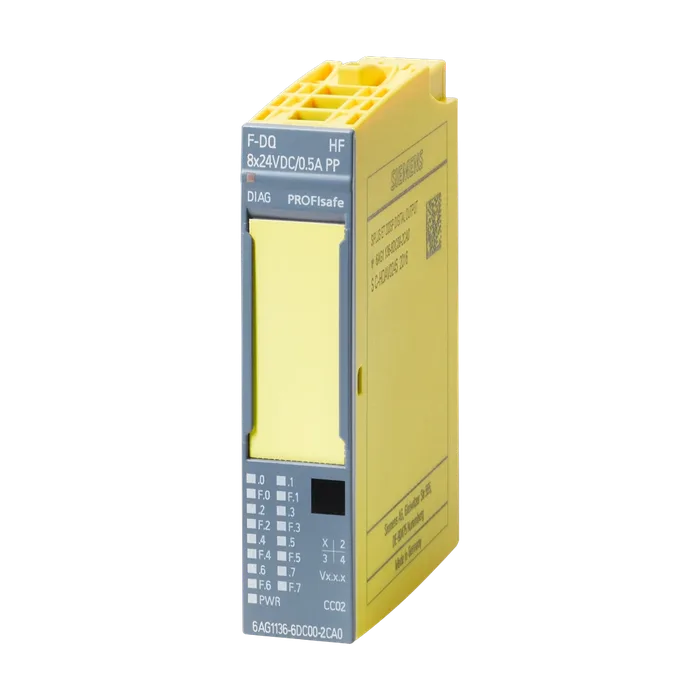

Модуль ввода-вывода Siemens 6AG1136-6DC00-2CA0
SIPLUS ET 200SP, модуль отказобезопасных дискретных выходов F-DQ 8x24VDC/0.5 А PP, со расширенными функциями, рабочая температура -25... +60°C, со стойким покрытием, на основе 6ES7136-6DC00-0CA0. ширина 15 мм, для отказобезопасных систем вплоть до Cat.4, PL e (ISO 13849), вплоть до SIL 3 (IEC 61508)
44 059,08 ₽ −19% 35 851 ₽ С НДС
Код товара: 6AG11366DC002CA0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль отказобезопасных дискретных выходов F-DQ 8x24VDC/0.5 А PP, со расширенными функциями, рабочая температура -25... +60°C, со стойким покрытием, на основе 6ES7136-6DC00-0CA0. ширина 15 мм, для отказобезопасных систем вплоть до Cat.4, PL e (ISO 13849), вплоть до SIL 3 (IEC 61508)
Обозначение типа продукта F-DQ 8x24 В пост. тока/0,5A PP HF
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC02
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Потребление тока (номинальное) 75 mA; без нагрузки
Макс. потребление тока 21 mA; из шины на задней стенке
Номинальное значение (пост. ток) 24 В
Потребляемая мощность шины на задней стенке 70 мВт
Нормальная рассеиваемая мощность 3 Вт
Адресное пространство на модуль
Вводы 6 byte; 5 байт Non RIOforFA; 6 байт RIOforFA
Выводы 6 byte; 5 байт Non RIOforFA; 6 байт RIOforFA
Автоматическое кодирование
Электронный кодирующий элемент тип F Да
Вид цифровых выходов Транзистор
Вид выходов 8
Цифровые выходы параметрируемые Да
Защита от короткого замыкания Да
Нормальный порог срабатывания мин. 0,7 А
Распознавание обрыва провода Нет
Ограничение индуктивного напряжения отключения норм. -39 В
Включение цифрового входа Да
Коммутационная способность выходов
При омической нагрузке, макс. 0,5 А
При ламповой нагрузке, макс. 2 Вт
Диапазон сопротивления нагрузке
Нижний предел 48 Ω
Верхний предел 12 000 Ω
Выходное напряжение
Для сигнала "1", мин. 24 V; L+ (-0,5 В)
Выходной ток
Для сигнала "1", номинальное значение 0,5 А
Для сигнала "0", ток покоя, макс. 0,5 мА
Частота коммутации
При омической нагрузке, макс. 30 Hz; симметричный
При индуктивной нагрузке, макс. 0,1 Hz; согласно IEC 60947-5-1, DC-13, симметрично
При емкостной нагрузке, макс. 2 Hz; симметричный
При ламповой нагрузке, макс. 10 Hz; симметричный
Суммарный ток выходов
Макс. ток на канал 0,5 A; См. данные для снижения значений параметров в руководстве
Макс. ток на модуль 3 A; См. данные для снижения значений параметров в руководстве
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 40 °C, макс. 3 A; См. данные для снижения значений параметров в руководстве
До 50 ℃, макс. 2,5 A; См. данные для снижения значений параметров в руководстве
До 60 ℃, макс. 2 A; См. данные для снижения значений параметров в руководстве
До 70 °C, макс. 2 A; учитывайте данные по ухудшению параметров в руководстве; только с запроектированными пустыми слотами слева и справа от модуля
Вертикальный настенный монтаж
До 50 ℃, макс. 2 A; См. данные для снижения значений параметров в руководстве
Длина провода
Экранированные, макс. 100 м
Неэкранированные, макс. 100 м
Диагностическая функция Да
Возможность включения заменяющих значений Нет
Аварийные сигналы
Диагностический сигнал Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Нет
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасности Да
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1 PLe
Категория согласно ISO 13849-1 Кат. 4
Уровень полноты безопасности согласно IEC 61508 SIL 3
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
Режим с низкой частотой запросов: PFDavg < 6,00E-05
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3 < 2,00E-09 1/ч
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 60 °C; = Tмакс; +70°C с запроектированными пустыми слотами слева и справа от модуля
Вертикальный настенный монтаж, мин. -30 °C; = Tмин
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 4 000 м
Температура окружающей среды-давление Ограничения по высоте установки над уровнем моря > 2000 м, см.
Воздуха-высота установки ИД записи: 109771992
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на наземных, рельсовых и специальных транспортных средствах
К механическим окружающим воздействиям Да; Класс 5M2 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-5 ET 200SP (6AG1193-6AA00-0AA0)
От механических окружающих воздействий в Да; уровень 1 (окружение LE) при использовании монтажного
Сельском хозяйстве, согласно ISO 15003 комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2: плесневые и грибковые споры (исключая живые организмы)
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 6M4 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-6 ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 48 г
Артикул 6AG1136-6DC00-2CA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,064 Кг
Вид продуктов SIPLUS F модули вывода дискретных сигналов
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4257
Размер упаковки 6,90 x 7,70 x 3,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, модуль отказобезопасных дискретных выходов F-DQ 8x24VDC/0.5A PP со расширенными функциями, рабочая температура -25 ... +60°C, со стойким покрытием, на основе 6ES7136-6DC00-0CA0 . ширина 15 мм, для отказобезопасных систем вплоть до Cat.4, PL e (ISO 13849), вплоть до SIL 3 (IEC 61508)
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1136-6DC00-2CA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 157 дней
