Модуль ввода-вывода Siemens 6AG1136-6BA00-2CA0
Доступен к заказу

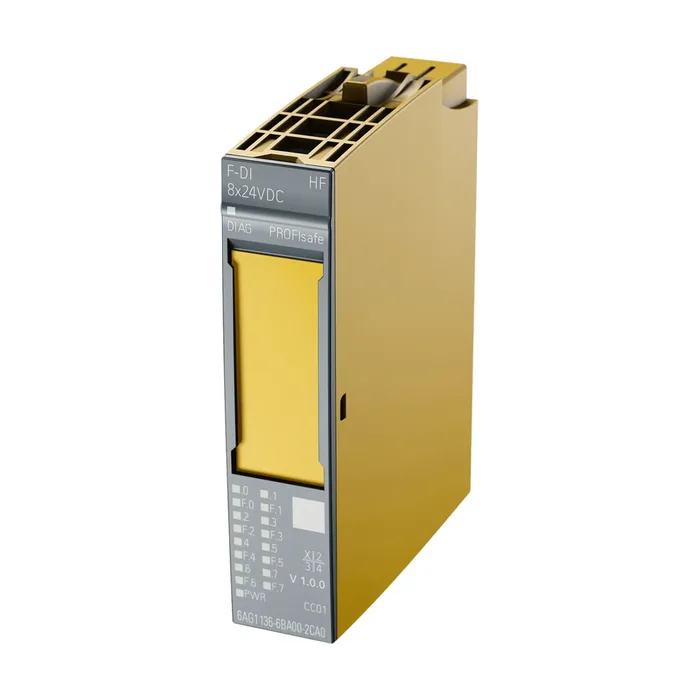

Модуль ввода-вывода Siemens 6AG1136-6BA00-2CA0
SIPLUS ET 200SP, F-модуль отказобезопасных дискретных входов 8 F-DI X 24 В DC, рабочая температура -25... +60°C, со стойким покрытием, на основе 6ES7136-6BA00-0CA0. электронный модуль дискретных входов 8 F-DI, PROFISAFE, =24 В, ширина 15 мм, вплоть до PL E (ISO 13849-1), SIL3 (IEC 61508)
47 330 ₽ −20% 37 888 ₽ С НДС
Код товара: 6AG11366BA002CA0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, F-модуль отказобезопасных дискретных входов 8 F-DI X 24 В DC, рабочая температура -25... +60°C, со стойким покрытием, на основе 6ES7136-6BA00-0CA0. электронный модуль дискретных входов 8 F-DI, PROFISAFE, =24 В, ширина 15 мм, вплоть до PL E (ISO 13849-1), SIL3 (IEC 61508)
Обозначение типа продукта F-DI 8 x 24 В пост. тока ВЧ
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU-тип A0
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Потребление тока (номинальное) 75 mA; без нагрузки
Макс. потребление тока 21 mA; из шины на задней стенке
Число выходов 8
Защита от короткого замыкания Да; электронная (порог срабатывания от 0,7 до 1,8 A)
Выходной ток
До 60 ℃, макс. 0,3 А
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 800 mA; Суммарный ток всех датчиков
Потребляемая мощность шины на задней стенке 70 мВт
Нормальная рассеиваемая мощность 4 Вт
Адресное пространство на модуль
Вводы 6 byte
Выводы 4 byte
Автоматическое кодирование Да
Электронный кодирующий элемент тип F Да
Число входов 8
M/P-считывание Да; с втекающим током
Входная характеристика по IEC 61131, тип 1 Да
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -30 до +5 В
Для сигнала "1" от +15 до +30 В
Входной ток
Для сигнала "1", тип. 3,7 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Да
С "0" на "1", мин. 0,4 мс
С "0" на "1", макс. 20 мс
С "1" на "0", мин. 0,4 мс
С "1" на "0", макс. 20 мс
Для технологических функций
Параметрируемое Нет
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 500 м
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Аварийный сигнал процесса Нет
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Нет
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасности Да
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1 PLe
Уровень полноты безопасности согласно IEC 61508 SIL 3
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
Режим с низкой частотой запросов: PFDavg согласно SIL3 < 2,00E-05
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3 < 1,00E-09 1/h
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 60 °C; = Tмакс; +70°C с запроектированными пустыми слотами слева и справа от модуля
Вертикальный настенный монтаж, мин. -30 °C; = Tмин
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 4 000 м
Температура окружающей среды-давление Ограничения по высоте установки над уровнем моря > 2000 м, см.
Воздуха-высота установки Относительная влажность воздуха ИД записи: 109771992
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на наземных, рельсовых и специальных транспортных средствах
К механическим окружающим воздействиям Да; Класс 5M2 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-5 ET 200SP (6AG1193-6AA00-0AA0)
От механических окружающих воздействий в Да; уровень 1 (окружение LE) при использовании монтажного
Сельском хозяйстве, согласно ISO 15003 комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2: плесневые и грибковые споры (исключая живые организмы)
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 6M4 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-6 ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 49 г
Артикул 6AG1136-6BA00-2CA0
Каталог ID A&DSE/SIP ADD
Наследник 6AG1136-6BA01-2CA0
Код группы R151
Комментарий Для данного продукта предусмотрена замена.
Товарный код 85389091
Вес Нетто (Кг) 0,064 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 2ET
Группа Продукта 4398
Размер упаковки 6,50 x 9,20 x 3,80
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, F-модуль отказобезопасных дискретных входов 8 F-DI X 24V DC, рабочая температура -25 ... +60°C, со стойким покрытием, на основе 6ES7136-6BA00-0CA0 . электронный модуль дискретных входов 8 F-DI, PROFISAFE, =24 В, ширина 15 мм, вплоть до PL E (ISO 13849-1), SIL3 (IEC 61508)
Описание Преемника SIPLUS ET 200SP F-DI 4/8x24 V DC HF based on 6ES7136-6BA01-0CA0 with conformal coating, -40…+60 °C, fail-safe digital inputs up to PL e (ISO 13849-1), SIL3 (IEC 61508)
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1136-6BA00-2CA0
PLM-Дата вступления в силу Производство и поставка продукта прекращено: 01.10.2023
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM490: Старт последнего года поддержки
Плановый срок отгрузки с завода (раб. дни) 38 дней
