Модуль ввода-вывода Siemens 6AG1136-6AB00-2CA1
Доступен к заказу
Модуль ввода-вывода Siemens 6AG1136-6AB00-2CA1

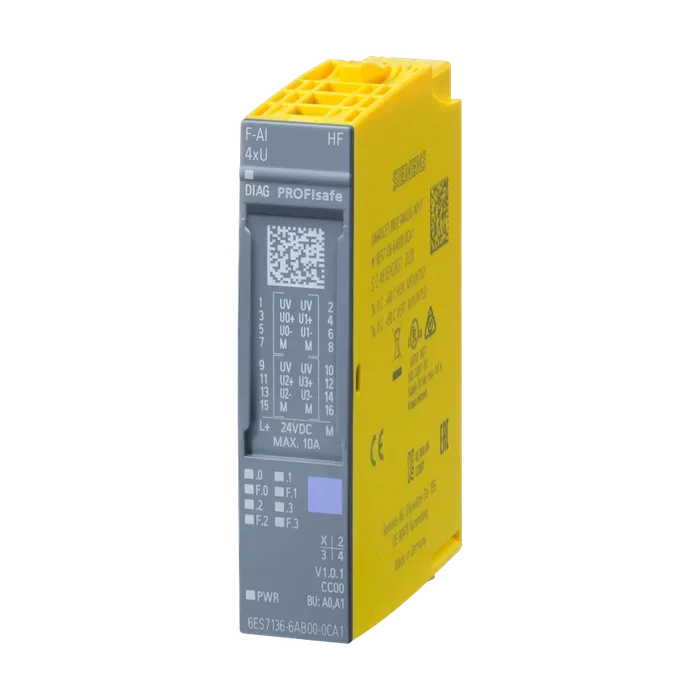

SIPLUS ET 200SP F-AI 4xU 0..10 В HF на базе 6ES7136-6AB00-0CA1 с защитным покрытием, -30…+60 °C, отказобезопасные аналоговые входы, до PL e (ISO 13849), до SIL 3 (IEC 61508)
73 919,03 ₽ −18% 60 492 ₽ С НДС
Код товара: 6AG11366AB002CA1
Доступен к заказу
01
Описание
SIPLUS ET 200SP F-AI 4xU 0..10 В HF на базе 6ES7136-6AB00-0CA1 с защитным покрытием, -30…+60 °C, отказобезопасные аналоговые входы, до PL e (ISO 13849), до SIL 3 (IEC 61508)
Обозначение типа продукта F-AI 4XU 0..10V HF
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU-тип A0, A1
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC00
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже см. идентификатор записи: 109746275
Режим работы
Циклическое измерение Да
Выборка с запасом по частоте дискретизации Нет
Изменение параметров в режиме RUN возможно Нет
Калибровка в режиме RUN возможна Нет
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Необходимо напряжение питания согласно NEC, класс 2 Нет
Потребление тока (номинальное) 0,38 А
Макс. потребление тока 0,4 А
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 300 mA; Суммарный ток всех датчиков/каналов
Потребляемая мощность шины на задней стенке 70 мВт
Нормальная рассеиваемая мощность 2 Вт
Адресное пространство на модуль
Вводы 14 byte; S7-300/400F ЦПУ, 13 байт
Выводы 5 byte; S7-300/400F ЦПУ, 4 байт
Автоматическое кодирование Да
Электронный кодирующий элемент тип H Да
Число аналоговых входов 4
При измерении напряжения 4
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 35 В
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от 0 до 10 В) 16 kΩ
Длина провода
Экранированные, макс. 200 м
Принцип измерения сигма-дельта
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Настраиваемое время интегрирования Да
Время интегрирования (мс) 20 / 16,667
Подавление напряжения помех для частоты помех f1 в Гц 50 / 60 Гц
Выравнивание результатов измерений
Количество ступеней сглаживания 7
Параметрируемое Да
Ступень: без ступени Да; 1 x время цикла преобразования
Ступень: слабая Да; 2 x / 4 x время цикла преобразования
Ступень: средняя Да; 8 x / 16 x время цикла преобразования
Ступень: сильная Да; 32 x / 64 x время цикла преобразования
Фильтр среднего значения Да
Соединение сигнального датчика
Для измерения напряжения Да
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,1 %
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,023 %/K
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,1 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 2,6 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,1 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 40 дБ
Макс. синфазное напряжение 10 В
Мин. синфазные помехи 70 дБ
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Нет
Диагностика
Контроль напряжения питания Да
Обрыв провода Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Да
Между входами (UCM) 10 В полного размаха напряжения
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1 PLe
Категория согласно ISO 13849-1 Кат. 4
Уровень полноты безопасности согласно IEC 61508 SIL 3
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
Режим с низкой частотой запросов: PFDavg согласно SIL3 < 5,00E-05
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3 < 1,00E-09 1/h
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 60 °C; = Tмакс; +70°C с запроектированными пустыми слотами слева и справа от модуля
Вертикальный настенный монтаж, мин. -30 °C; = Tмин
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 4 000 м
Температура окружающей среды-давление Ограничения по высоте установки над уровнем моря > 2000 м, см.
Воздуха-высота установки ИД записи: 109771992
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на наземных, рельсовых и специальных транспортных средствах
К механическим окружающим воздействиям Да; Класс 5M2 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-5 ET 200SP (6AG1193-6AA00-0AA0)
От механических окружающих воздействий в Да; уровень 1 (окружение LE) при использовании монтажного
Сельском хозяйстве, согласно ISO 15003 комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)
Применение на судах/в море
К биологически активным веществам 3/4 согласно EN 60721-3-6 Да; Класс 6B2: плесневые и грибковые споры (исключая живые 15.02.2023 © Copyright Siemens организмы)
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 6M4 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-6 ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 48 г
Артикул 6AG1136-6AB00-2CA1
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,062 Кг
Вид продуктов SIPLUS analog F-input modules
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4257
Размер упаковки 6,90 x 7,50 x 3,20
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP F-AI 4xU 0..10V HF based on 6ES7136-6AB00-0CA1 with conformal coating, -30…+60 °C, fail-safe analog inputs, up to PL e (ISO 13849), up to SIL 3 (IEC 61508)
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1136-6AB00-2CA1
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 42 дня
