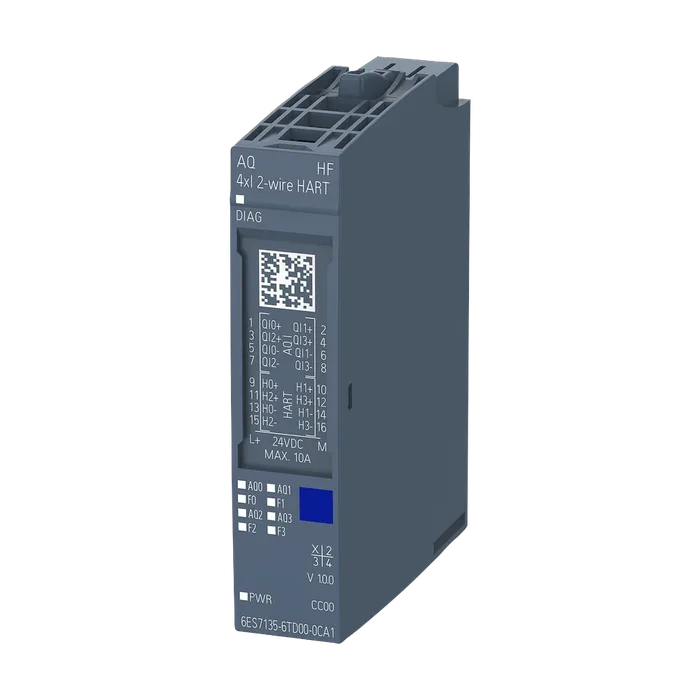

Модуль ввода-вывода Siemens 6AG1135-6TD00-2CA1
В пути
Модуль ввода-вывода Siemens 6AG1135-6TD00-2CA1
SIPLUS ET 200SP, модуль аналоговых выходов AQ 4xI HART HF, рабочая температура -40 ... +60°C, с конформным покрытием, на основе 6ES7135-6TD00-0CA1 . модуль аналоговых выходов с поддержкой HART, AQ 4xI HART HF, с расширенными функциями, для установки на базовые блоки типов A0, A1, цветовой код CC00, поканальная диагностика, 16 бит, +/-0.3%
68 768,36 ₽ −21% 54 324 ₽ С НДС
Код товара: 6AG11356TD002CA1
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль аналоговых выходов AQ 4xI HART HF, рабочая температура -40 ... +60°C, с конформным покрытием, на основе 6ES7135-6TD00-0CA1 . модуль аналоговых выходов с поддержкой HART, AQ 4xI HART HF, с расширенными функциями, для установки на базовые блоки типов A0, A1, цветовой код CC00, поканальная диагностика, 16 бит, +/-0.3%
Обозначение типа продукта AQ 4xI HART HF
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU-тип A0, A1
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC00
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Нет
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Потребление тока (номинальное) 115 мА
Макс. потребление тока 125 мА
Нормальная рассеиваемая мощность 1,7 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль 8 byte; + 1 байт на информацию о качестве
Адресное пространство на модуль с HART, макс. 28 byte; + 1 байт на информацию о качестве
Число аналоговых выходов 4
Макс. выходной ток, напряжение при работе без нагрузки 28 В
Мин. время цикла (все каналы) 3 мс
Диапазоны выходных параметров, ток
Подключение исполнительных элементов
Для выхода тока двухпроводного соединения Да
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных токах, макс. 750 Ω
При выходных токах, индуктивная нагрузка, макс. 10 mH
Предел разрушения при напряжениях и токах, прилагаемых извне
Напряжения на выходах 30 В
Длина провода
Экранированные, макс. 800 м
Время установления
Для омической нагрузки 2 ms; 750 Ом
Для емкостной нагрузки 2 мс
Для индуктивной нагрузки 2 мс
Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) 0,02 %
Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) 0,03 %
Погрешность температуры (относительно диапазона выходных параметров) (+/-) 0,003 %/K
Перекрестные модуляции между выходами, мин. -50 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона выходных параметров), (+/-) 0,03 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Ток относительно диапазона выходных параметров, (+/-) 0,4 %; от 0 до 60 °C: 0,2 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Ток относительно диапазона выходных параметров, (+/-) 0,1 %
HART-протокол Да
Диагностическая функция Да
Возможность включения заменяющих значений Да
Аварийные сигналы
Диагностический сигнал Да
Диагностика
Контроль напряжения питания Да; по модулям
Обрыв провода Да; поканально
Короткое замыкание Да
Переполнение/незаполнение Да; поканально
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением нагрузки L+ Да
Между различными цепями 60 В пост. тока/30 В перем. тока
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 60 °C; = Tмакс; +70°C с запроектированными пустыми слотами слева и справа от модуля
Вертикальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (отн. влажность < 75 %), включая солевой туман
К механически активным веществам Да; Класс 3S4, включая песок, пыль. При эксплуатации защитные
Согласно EN 60721-3-3 крышки, входящие в комплект поставки, с используемых разъемов не снимать!
К механическим окружающим воздействиям Да; класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0//6AG1193-6AB00-0AA0)
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 6M4 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-6 ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 31 г
Артикул 6AG1135-6TD00-2CA1
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,040 Кг
Вид продуктов Модули вывода аналоговых сигналов SIPLUS
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4257
Размер упаковки 7,00 x 7,80 x 2,50
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, модуль аналоговых выходов AQ 4xI HART HF, рабочая температура -40 ... +60°C, с конформным покрытием, на основе 6ES7135-6TD00-0CA1 . модуль аналоговых выходов с поддержкой HART, AQ 4xI HART HF, с расширенными функциями, для установки на базовые блоки типов A0, A1, цветовой код CC00, поканальная диагностика, 16 бит, +/-0.3%
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1135-6TD00-2CA1
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 126 дней
