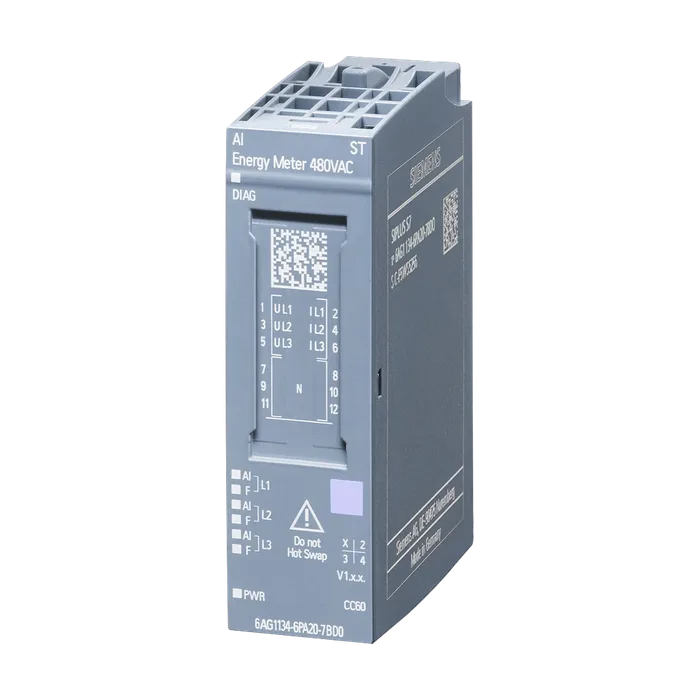

Модуль ввода-вывода Siemens 6AG1134-6PA20-7BD0
В пути
Модуль ввода-вывода Siemens 6AG1134-6PA20-7BD0
SIPLUS ET 200SP, модуль аналогового ввода - электрический счётчик AI ENERGY METER 480VAC ST, рабочая температура -40... +70°C, со стойким покрытием, на основе 6ES7134-6PA20-0BD0. SIMATIC ET 200SP, модуль аналогового ввода - электрический счётчик ~480 В, стандартный, для установки на базовый блок типа D0, цветовой код CC00, диагностика каналов
35 741 ₽ −18% 29 309 ₽ С НДС
Код товара: 6AG11346PA207BD0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль аналогового ввода - электрический счётчик AI ENERGY METER 480VAC ST, рабочая температура -40... +70°C, со стойким покрытием, на основе 6ES7134-6PA20-0BD0. SIMATIC ET 200SP, модуль аналогового ввода - электрический счётчик ~480 В, стандартный, для установки на базовый блок типа D0, цветовой код CC00, диагностика каналов
Обозначение типа продукта Счетчик электроэнергии AI 480 В перем. тока ST
Применяемые системные блоки BU типа D0
Функция продукта
Измерение напряжения Да
С трансформатором напряжения Да
Измерение тока Да
Без трансформатора тока Нет
С трансформатором тока Да
Измерение энергии Да
Измерение частоты Да
Измерение мощности Да
Измерение активной мощности Да
Измерение реактивной мощности Да
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже см. идентификатор записи: 109746275
Режим работы
Циклическое измерение Да
Ациклическое измерение Да
Нецикличный доступ к измеренным значениям Да
Жестко определенные наборы измеренных значений Да
Свободно определенные наборы измеренных значений Да
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Да
Монтажное положение любой
Осуществление электроснабжения Питание по каналу измерения напряжения L1
Номинальное значение (перем. ток) Перем. ток 100 - 277 В
Допустимый диапазон, нижний предел (перем. ток) 90 В
Допустимый диапазон, верхний предел (перем. ток) 293 В
Сетевая частота
Диапазон допустимых значений, нижний предел 47 Гц
Диапазон допустимых значений, верхний предел 63 Гц
Нормальная рассеиваемая мощность 0,6 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль 268 byte; Ввод 256 байт/вывод 12 байт
Автоматическое кодирование
Механический кодирующий элемент Да
Счетчик рабочего времени
Есть Да
Нормальное время цикла (все каналы) 50 ms; Время на последовательное обновление результатов измерения и расчетных значений (циклические и ациклические данные)
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Да
Аварийный сигнал процесса Да; Контроль до 16 свободно выбираемых процессных значений при превышении или недостижении
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод работы (Fn)
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Функции измерения
Способ измерения напряжения ИСКЗ
Способ измерения тока ИСКЗ
Вид регистрации результатов измерения непрерывно
Форма кривой напряжения синусоидальная или искаженное
Хранение результатов измерения в буфере Да
Длина параметра 74 byte
Ширина пропускания регистрации фактического значения 2 kHz; Гармоники: 39 / 50 Гц, 32 / 60 Гц
Диапазон измерений
Мин. измерение частоты 45 Гц
Макс. измерение частоты 65 Гц
Измерительные входы для напряжения
Измеряемое сетевое напряжение между фазой и нейтральным проводником 277 В
Измеряемое сетевое напряжение между внешними проводниками 480 В
Мин. измеряемое сетевое напряжение между фазой и нейтральным проводником 90 В
Макс. измеряемое сетевое напряжение между фазой и нейтральным проводником 293 В
Мин. измеряемое сетевое напряжение между внешними проводниками 155 В
Макс. измеряемое сетевое напряжение между внешними проводниками 508 В
Внутреннее сопротивление внешнего и нейтрального проводников 3,4 MΩ
Потребляемая мощность на фазу 20 мВт
Импульсная прочность 1,2/50 мкс 1 кВ
Категория измерения напряжения согласно IEC 61010-2-030 CAT II; CAT III при гарантированном защитном уровне 1,5 кВ
Измерительные входы для тока
Мин. относительный измерительный ток, при перем. токе 1 %; относительно вспомогательного расчетного тока 5 А
Макс. относительный измерительный ток, при перем. токе 100 %; относительно вспомогательного расчетного тока 5 А
Максимально допустимый ток длительной нагрузки, при перем. токе 5 A; при > +60 °C макс. допустимый ток 1 A на фазу
Потребление кажущейся мощности на фазу 0,6 ВА
Расчетное значение устойчивости к току короткого замыкания в течение 1 с 100 А
Входное сопротивление пределы измерения от 0 до 5 A 25 mΩ; на клемме
Способность выдерживать импульсную перегрузку 10 A; в течение 1 минуты
Подавление нулевого значения параметрируемое: 2 ... 250 мА, по умолчанию 50 мА
Класс точности согласно IEC 61557-12
Измеряемая величина напряжение 0,2
Измеряемая величина ток 0,2
Измеряемая величина кажущаяся мощность 0,5
Измеряемая величина активная мощность 0,5
Измеряемая величина реактивная мощность 1
Измеряемая величина коэффициент мощности 0,5
Измеряемая величина активная энергия 0,5
Измеряемая величина реактивная энергия 1
Измеряемый параметр тока нулевого провода 0,5; расчетное
Измеряемый параметр фазного угла ±1 °; не учтено в IEC 61557-12
Измеряемая величина частота 0,05
Гальваническая развязка каналов
Между каналами и шиной на задней стенке Да; AC 3 700 В (Type Test) CAT III
Изоляция, испытанная посредством AC 2 300 В для 1 мин (Type Test)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tmin; < -25 °C мин. допустимое питающее напряжение 110 В пер. тока
Горизонтальный настенный монтаж, макс. 70 °C; = Tмакс; > +60 °C макс. допустимый ток 1 A на фазу
Вертикальный настенный монтаж, мин. -40 °C; = Tмин
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 6M4 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-6 ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 20 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 45 г
Данные для выбора трансформатора тока
Мин. полное сопротивление нагрузки в зависимости от длины и сечения кабеля, см. справочник по
Трансформатора тока x/1A аппарату
Мин. полное сопротивление нагрузки в зависимости от длины и сечения кабеля, см. справочник по
Трансформатора тока x/5A аппарату
Артикул 6AG1134-6PA20-7BD0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 90303900
Вес Нетто (Кг) 0,055 Кг
Вид продуктов Модули ввода аналоговых сигналов SIPLUS
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4257
Размер упаковки 7,00 x 7,70 x 3,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, модуль аналогового ввода - электрический счётчик AI ENERGY METER 480VAC ST, рабочая температура -40 ... +70°C, со стойким покрытием, на основе 6ES7134-6PA20-0BD0 . SIMATIC ET 200SP, модуль аналогового ввода - электрический счётчик ~480 В, стандартный, для установки на базовый блок типа D0, цветовой код CC00, диагностика каналов,
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1134-6PA20-7BD0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) 112 дней
