Модуль ввода-вывода Siemens 6AG1134-6HB00-2DA1
Доступен к заказу

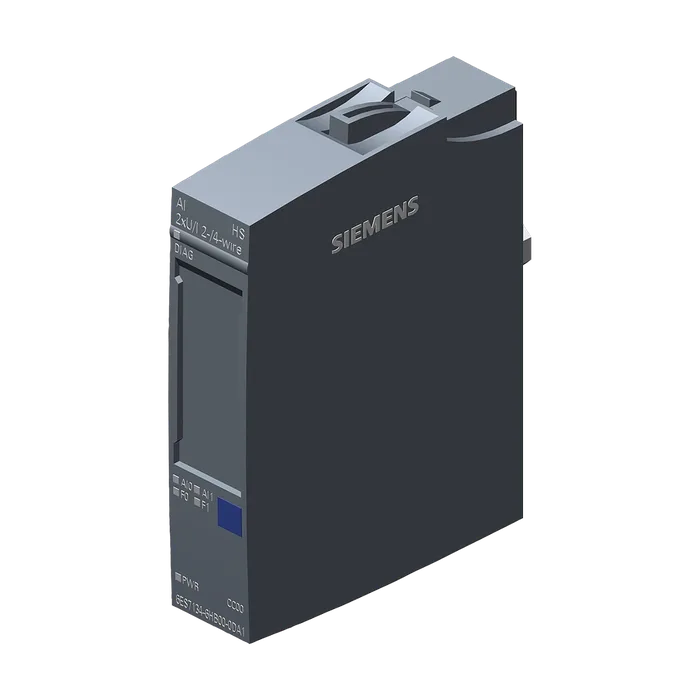

Модуль ввода-вывода Siemens 6AG1134-6HB00-2DA1
SIPLUS ET 200SP, модуль аналоговых входов AI 2X U/I 2-, 4-WIRE HS, рабочая температура (-40)-25... +60°C, пуск при -25°C, со стойким покрытием, на основе 6AG1134-6HB00-2DA1. Модуль аналоговых входов (напряжение/ток), AI 2X U/I 2х/4х-проводное подключение, высокоскоростной, для установки на базовый блок типа A0, A1, цветовой код CC00, диагностика каналов, 16 бит, +/- 0,3%
36 472,29 ₽ −20% 29 067 ₽ С НДС
Код товара: 6AG11346HB002DA1
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль аналоговых входов AI 2X U/I 2-, 4-WIRE HS, рабочая температура (-40)-25... +60°C, пуск при -25°C, со стойким покрытием, на основе 6AG1134-6HB00-2DA1. Модуль аналоговых входов (напряжение/ток), AI 2X U/I 2х/4х-проводное подключение, высокоскоростной, для установки на базовый блок типа A0, A1, цветовой код CC00, диагностика каналов, 16 бит, +/- 0,3%
Обозначение типа продукта AI 2 x U/I 2-/4-проводной ГВ
Версия микропрограммного обеспечения V2.0
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU-тип A0, A1
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC00
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Да
Масштабируемый диапазон измерений Нет
Режим работы
Выборка с запасом по частоте дискретизации Да; 2 канала на модуль
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Нет
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Потребление тока (номинальное) 39 mA; без питания датчиков
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 20 mA; макс. 50 мА на канал в течение < 10 с
Нормальная рассеиваемая мощность 0,95 W; без питания датчиков
Адресное пространство на модуль
Макс. адресное пространство на модуль 4 byte; + 1 байт на информацию о качестве (32 байта в режиме выборки с запасом по частоте дискретизации)
Число аналоговых входов 2; Дифференциальные входы
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 30 В
Макс. допустимый входной ток для токового входа (предел разрушения) 50 мА
Мин. время цикла (все каналы) 125 μs
Аналоговый вход с супердискретизацией Да
Макс. число значений на цикл 16
Мин. разрешение 50 μs
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от 0 до 10 В) 75 kΩ
Входное сопротивление (от 1 В до 5 В) 75 kΩ
Сопротивление на входе (от -10 до 10 В) 75 kΩ
Сопротивление на входе (от -5 до +5 В) 75 kΩ
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 130 Ω
Входное сопротивление (от -20 мА до +20 мА) 130 Ω
Входное сопротивление (от 4 мА до 20 мA) 130 Ω
Длина провода
Экранированные, макс. 1 000 m; 200 м для измерения напряжения
Принцип измерения Мгновенное шифрование значений (последовательное приближение)
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Подавление напряжения помех для частоты помех f1 в Гц Нет
Время преобразования (на канал) 10 μs
Выравнивание результатов измерений
Количество ступеней сглаживания 7; нет; 2-/4-/8-/16-/32-/64-кратное
Параметрируемое Да
Соединение сигнального датчика
Для измерения напряжения Да
Для измерения напряжения в качестве 2- Да
Проводного измерительного преобразователя
Макс. полное сопротивление нагрузки 2- проводного измерительного преобразователя 650 Ω
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,03 %
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,01 %/K
Перекрестные модуляции между входами, мин. -50 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,1 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 0,5 %
Ток относительно диапазона входных параметров, (+/-) 0,5 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,2 %
Ток относительно диапазона входных параметров, (+/-) 0,2 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Макс. синфазное напряжение 35 В
Мин. синфазные помехи 90 дБ
Мин. время фильтрации и обработки (TWE) 80 μs
Макс. время цикла шины (TDP) 125 μs
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Да; по два значения верхнего и нижнего пределов
Диагностика
Обрыв провода Да; по каналам, только при 4 - 20 мА
Короткое замыкание Да; поканально, при 1 - 5 В или диапазонах измерения тока для короткого замыкания электропитания датчика
Суммарная ошибка Да
Переполнение/незаполнение Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналами Да
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Да
Между различными цепями 75 В пост. тока/60 В перем. тока (базовая изоляция)
Между входами (UCM) 75 В пост. тока/60 В перем. тока
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 60 °C; = Tмакс; +70°C с запроектированными пустыми слотами слева и справа от модуля
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 6M4 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-6 ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 32 г
Артикул 6AG1134-6HB00-2DA1
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,040 Кг
Вид продуктов Модули ввода аналоговых сигналов SIPLUS
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4257
Размер упаковки 6,50 x 7,70 x 2,30
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, модуль аналоговых входов AI 2X U/I 2-, 4-WIRE HS, рабочая температура (-40)-25 ... +60°C, пуск при -25°C, со стойким покрытием, на основе 6AG1134-6HB00-2DA1 . Модуль аналоговых входов (напряжение/ток) AI 2X U/I 2х/4х-проводное подключение, высокоскоростной, для установки на базовый блок типа A0, A1, цветовой код CC00, диагностика каналов, 16 бит, +/- 0,3%
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1134-6HB00-2DA1
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 152 дня
