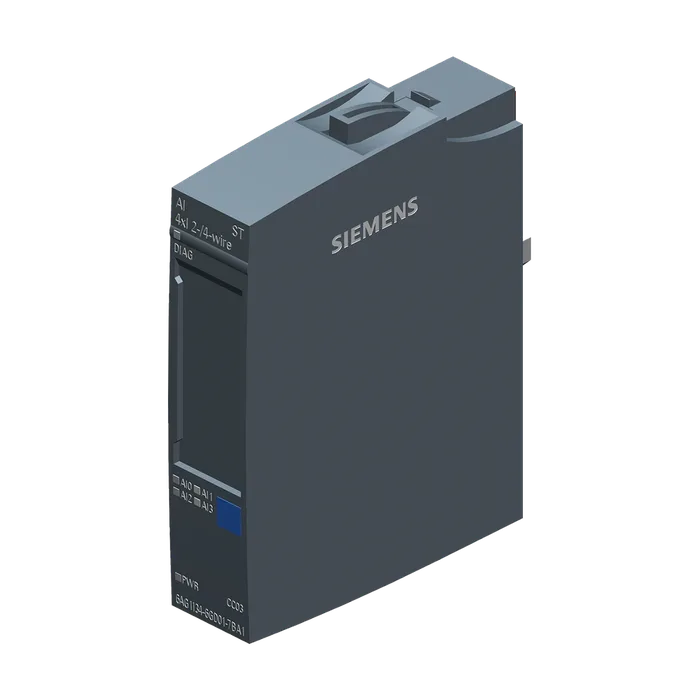

Модуль ввода-вывода Siemens 6AG1134-6GD01-7BA1
Доступен к заказу
Модуль ввода-вывода Siemens 6AG1134-6GD01-7BA1
SIPLUS ET 200SP, модуль аналогового ввода AI 4XI 2-/4-wire ST, со стандартными функциями, рабочая температура -40... +70°C, со стойким покрытием, на основе 6ES7134-6GD01-0BA1. 4 токовых входа, 2х или 4х-проводное подключение, упаковка из 1 шт., для установки на базовый блок типа A0, A1, цветовой код CC03, диагностика модуля, 16 бит, +/-0,3%
22 969,19 ₽ −18% 18 787 ₽ С НДС
Код товара: 6AG11346GD017BA1
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль аналогового ввода AI 4XI 2-/4-wire ST, со стандартными функциями, рабочая температура -40... +70°C, со стойким покрытием, на основе 6ES7134-6GD01-0BA1. 4 токовых входа, 2х или 4х-проводное подключение, упаковка из 1 шт., для установки на базовый блок типа A0, A1, цветовой код CC03, диагностика модуля, 16 бит, +/-0,3%
Обозначение типа продукта Ал. 4 x I 2-/4-проводной шт.
Применяемые системные блоки BU-тип A0, A1
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC03
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет
Масштабируемый диапазон измерений Нет
Режим работы
Выборка с запасом по частоте дискретизации Нет
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Нет
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 37 mA; без питания датчиков
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 20 mA; макс. 50 мА на канал в течение < 10 с
Нормальная рассеиваемая мощность 0,85 W; без напряжения питания датчика
Адресное пространство на модуль
Макс. адресное пространство на модуль 8 byte; + 1 байт на информацию о качестве
Автоматическое кодирование
Механический кодирующий элемент Да
Выбор BaseUnit для вариантов подключения
2-проводное подключение BU-тип A0, A1
4-проводное подключение BU-тип A0, A1
Число аналоговых входов 4; > 60 ℃ макс. допустимо 1x ±20 мА
Макс. допустимый входной ток для токового входа (предел разрушения) 50 мА
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 100 Ω; + прибл. Прямое напряжение диодов 0,7 В в 2-проводном режиме
Входное сопротивление (от -20 мА до +20 мА) 100 Ω
Входное сопротивление (от 4 мА до 20 мA) 100 Ω; + прибл. Прямое напряжение диодов 0,7 В в 2-проводном режиме
Длина провода
Экранированные, макс. 1 000 м
Принцип измерения суммирующий (сигма-дельта)
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Настраиваемое время интегрирования Да
Подавление напряжения помех для частоты помех f1 в Гц 16,6/50/60 Гц
Время преобразования (на канал) 180/60/50 мс
Выравнивание результатов измерений
Количество ступеней сглаживания 4; нет; 4-/8-/16-кр.
Параметрируемое Да
Соединение сигнального датчика
Для измерения напряжения Нет
Для измерения напряжения в качестве 2- Да
Проводного измерительного преобразователя
Макс. полное сопротивление нагрузки 2- проводного измерительного преобразователя 650 Ω
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,02 %
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,005 %/K
Перекрестные модуляции между входами, мин. 50 dB; применимо до перенапряжения ±5 В на других каналах
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,05 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Ток относительно диапазона входных параметров, (+/-) 1 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Ток относительно диапазона входных параметров, (+/-) 0,3 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 70 дБ
Макс. синфазное напряжение 10 В
Мин. синфазные помехи 90 дБ
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Нет
Диагностика
Контроль напряжения питания Да
Обрыв провода Да; при 4 - 20 мА
Короткое замыкание Да; 2-проводной режим: короткое замыкание питания датчика на массу или входа для питания датчика
Суммарная ошибка Да
Переполнение/незаполнение Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Нет
Для диагностики модуля Да; зеленые/красные светодиоды
Гальваническая развязка каналов
Между каналами Да; по группам каналов между группой 2-проводных токовых входов и группой 4-проводных токовых входов
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Да; только для 4-проводного измерительного преобразователя
Между входами (UCM) 10 В пост. тока
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 70 °C; = Tмакс; > 60 ℃ макс. допустимо 1x ±20 мА
Вертикальный настенный монтаж, мин. -40 °C; = Tмин
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 6M4 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-6 ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 31 г
Артикул 6AG1134-6GD01-7BA1
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,040 Кг
Вид продуктов Модули ввода аналоговых сигналов SIPLUS
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4257
Размер упаковки 6,80 x 7,70 x 2,50
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, модуль аналогового ввода AI 4XI 2-/4-wire ST со стандартными функциями, рабочая температура -40 ... +70°C, со стойким покрытием, на основе 6ES7134-6GD01-0BA1 . 4 токовых входа, 2х или 4х-проводное подключение, упаковка из 1 шт., для установки на базовый блок типа A0, A1 цветовой код CC03, диагностика модуля, 16 бит, +/-0,3%
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1134-6GD01-7BA1
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 142 дня
