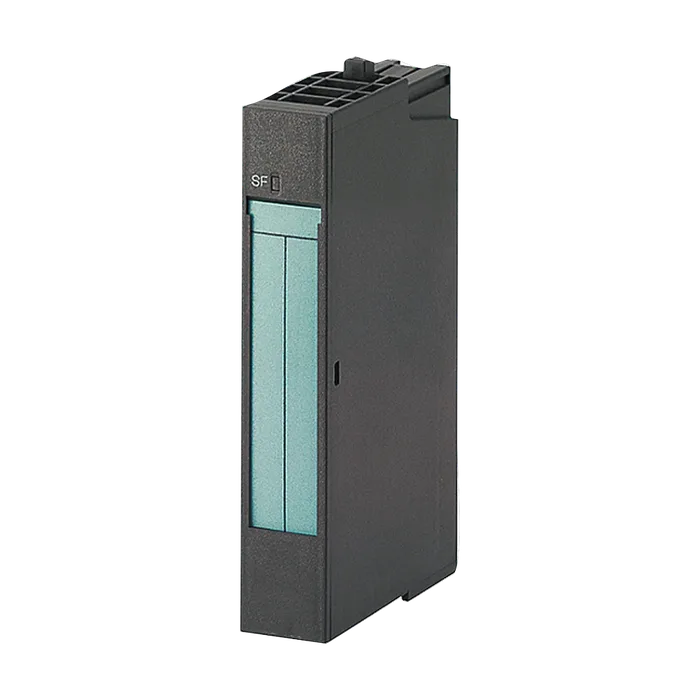

SIPLUS ET200S, модуль аналогового ввода 2AI HIGH SPEEDдля ET 200S, расширенный диапазон рабочих температур -25... +70 град. Цельсия, на основе модуля 6ES7134-4GB52-0AB2
35 741 ₽−21%28 057 ₽С НДС
Код товара: 6AG11344GB522AB0
Доступен к заказу
01
Описание
SIPLUS ET200S, модуль аналогового ввода 2AI HIGH SPEEDдля ET 200S, расширенный диапазон рабочих температур -25... +70 град. Цельсия, на основе модуля 6ES7134-4GB52-0AB2
Функция продукта
Режим тактовой синхронизацииДа
Напряжение нагрузки L+
Номинальное значение (пост. ток)24 В
Защита от короткого замыканияДа
Защита от перепутывания полярностиДа
Из источника напряжения нагрузки L+ (без нагрузки), макс.225 мА
Из шины на задней стойке 3,3 В пост. тока, макс.10 мА
Источник питания измерительных преобразователей / заголовок
Функция изделия / источник питания измерительных преобразователейДа
Устойчивое при коротких замыканияхДа
Нормальная рассеиваемая мощность2,5 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль4 byte
Число аналоговых входов2
Макс. время цикла (все каналы)0,25 мс
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА)106 Ω
Длина провода
Экранированные, макс.200 м
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)16 bit
Выравнивание результатов измерений
ПараметрируемоеДа
Ступень: без ступениДа; 1 x время цикла
Ступень: слабаяДа; 4 x время цикла
Ступень: средняяДа; 16 x время цикла
Ступень: сильнаяДа; 32 x время цикла
Соединение сигнального датчика
Для измерения напряжения в качестве 2- проводного измерительного преобразователяДа
Эксплуатационный предел погрешности во всем диапазоне температуры
Ток относительно диапазона входных параметров, (+/-)0,3 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Ток относительно диапазона входных параметров, (+/-)0,2 %
Аварийные сигналы
Аварийный сигнал процессаДа
Диагностика
Обрыв проводаДа; при 4 - 20 мА
Суммарная ошибкаДа
Переполнение/незаполнениеДа
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный)Да
Диагностика обрыва проводапри 4 - 20 мА
Общая диагностика1
Переполнение/незаполнение1
Гальваническая развязка аналоговых вводов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением нагрузки L+Да
Маркировка CEДа
Температура окружающей среды при эксплуатации
Мин.-25 °C; = Tмин
Макс.60 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; RH включая конденсацию/замораживание допускается (при наличии конденсата в эксплуатацию не вводится)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Ширина15 мм
Высота81 мм
Глубина52 мм
Артикул6AG1134-4GB52-2AB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,057 Кг
Вид продуктовАналоговые электронные модули SIPLUS
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4572
Размер упаковки6,00 x 9,00 x 2,20
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET200S, МОДУЛЬ АНАЛОГОВОГО ВВОДА 2AI HIGH SPEEDДЛЯ ET 200S, РАСШИРЕННЫЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25... +70 ГРАД. ЦЕЛЬСИЯ, НА ОСНОВЕ МОДУЛЯ 6ES7134-4GB52-0AB2
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1134-4GB52-2AB0
PLM-Дата вступления в силуПродукт больше не поставляется с: 01.10.2023
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM410: Поддержка продукта завершена
