Модуль ввода-вывода Siemens 6AG1134-3AB00-7AY2
Доступен к заказу

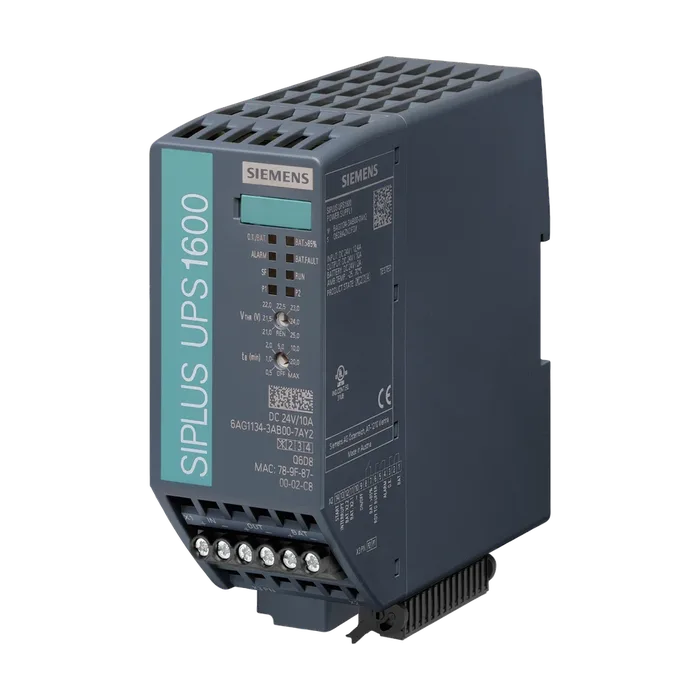

Модуль ввода-вывода Siemens 6AG1134-3AB00-7AY2
SIPLUS PS, источник бесперебойного питания UPS1600 10 А PN, рабочая температура -25... +70°C, со стойким покрытием, на основе 6EP4134-3AB00-2AY0. источник бесперебойного питания с интерфейсом Ethernet/PROFINET. Вход: =24 В, выход: =24 В/10 А.
82 480,27 ₽ −21% 65 085 ₽ С НДС
Код товара: 6AG11343AB007AY2
Доступен к заказу
01
Описание
SIPLUS PS, источник бесперебойного питания UPS1600 10 А PN, рабочая температура -25... +70°C, со стойким покрытием, на основе 6EP4134-3AB00-2AY0. источник бесперебойного питания с интерфейсом Ethernet/PROFINET. Вход: =24 В, выход: =24 В/10 А.
Напряжение питания при постоянном токе ном. значение 24 В
Форма характеристики напряжения на входе постоянный ток
Вход диапазон напряжений 21 постоянного тока ... 29 В
Регулируемый порог срабатывания по напряжению для буферного подключения по умолчанию 21,5 В
Регулируемый порог срабатывания по напряжению 21 ... 25 V; регулировка: пост. ток 21 В, 21,5 В, 22 В, 22,5 В, 23 В, 24
Для буферного подключения В, 25 В или с помощью ПО
Входной ток при ном. значении входного напряжения 24 В ном. значение 14 A; при макс. токе зарядки (3 A)
Тип аккумулятора с аккумуляторными батареями
Исполнение буферизации отключения сети Область регулирования с помощью поворотного кодового переключателя: 0,5 мин, 1 мин, 2 мин, 5 мин, 10 мин, 20 мин, макс. буферное время, или с помощью ПО
Зарядный ток 0,1 A, 3 А
Регулируемый зарядный ток макс. примечание Автоматически, в зависимости от батарейного модуля
Выходное напряжение
В штатном режиме при постоянном токе ном. значение 24 В
В буферном режиме при постоянном токе ном. значение 24 В
Формула выходного напряжения Ue - ок. 0,2 В
Время задержки пуска типичный 60 мс
Время нарастания напряжения выходного напряжения типичный 60 мс
Выходное напряжение в буферном режиме при постоянном токе 18,5 ... 27 В
Выходной ток
Ном. значение 10 А
В штатном режиме 0 ... 30 А
В буферном режиме 0 ... 30 А
Пиковый ток 30 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий Ограничение до 3 x Inenn для 30 мс/мин; проводность 1,5 x Inenn для 5 сек/мин
Отдаваемая активная мощность типичный 240 Вт
При ном. значении выходного напряжения при ном. значении выходного тока типичный 97,3 %
При работе от аккумулятора типичный 97,3 %
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 7 Вт
При работе от аккумулятора типичный 7 Вт
Функция изделия
Защита от перемены полярности аккумулятора Да
Защита от перемены полярности входного напряжения Да
Исполнение индикатора
Для штатного режима работы Нормальный режим: Светодиод зелёный (o.k.), беспотенциальный переключающий контакт "Bat/o.k." в положении "o.k." ("o.k." означает: напряжение подающего блока питания больше порога подключения, установленного на модуле DC-USV); буфер не готов: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; необходима замена аккумулятора: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" переключается при частоте ок. 0,25 Гц; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт; допустимая нагрузочная способность контактов: 60 В/1 A постоянного тока или 30 В /1 A переменного тока
Для буферного режима буферный режим: Светодиод жёлтый (Bat), беспотенциальный переключающий контакт "o.k./Bat" в положении "Bat"; предупреждение: напряжение аккумулятора < напряжения постоянного тока 20,4 В: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт
Компонент изделия интерфейс ПК Да
Исполнение интерфейса Ethernet/PROFINET
Гальваническая развязка между входом и выходом Нет
Класс защиты оборудования класс III
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Стандарт
Для излучения помех EN 55022 класс B
Для помехоустойчивости EN 61000-6-2
Окружающая температура при горизонтальном монтажном положении при эксплуатации -25 ... +70; при естественной конвекции (естественная конвекция)
Окружающая температура при хранении и транспортировке -40 ... +85
Высота над уровнем моря при высоте над уровнем моря макс. 6 000 м
Окруж. условия относительно окружающей При эксплуатации на высоте над уровнем моря 2000 - 6000 м:
Температуры - атмосферного давления - высоты над Снижение номинальных значений выходной мощности -7,5 %/1000
Уровнем моря или понижение температуры окружающей среды на 5 K/1000 м м
Относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс. 100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж
Химическая стойкость против обычных смазочно- охлаждающих жидкостей Да; вкл. частицы топлива и масла в воздухе
Стойкость к биологически активным веществам Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс
Совместимость согласно EN 60721-3-3 3B3 по запросу
Стойкость к химически активным веществам Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-3 2-52 (степень интенсивности 3); *
Стойкость к механически активным веществам совместимость согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок и пыль; *
Стойкость к биологически активным веществам совместимость согласно EN 60721-3-6 Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)
Стойкость к химически активным веществам Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-6 2-52 (степень интенсивности 3); *
Стойкость к механически активным веществам совместимость согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок и пыль; *
Экологическая категория согласно МЭК 60721 примечание * Не снимать заглушки с неиспользуемых разъемов!
Покрытие для укомплектованных печатных плат согласно EN 61086 Да; Класс 2 для высокой доступности
Исполнение покрытия защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Способ проверки покрытия согласно MIL-I-46058C Да; На протяжении срока службы возможно изменение цвета покрытия
Соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Conformal Coating, класс А
Исполнение разъема питания винтовой зажим
На входе 24 В постоянного тока: 2 винтовых зажима для 0,2 ... 6 мм²/24 ... 13 AWG
На выходе 24 В постоянного тока: 2 винтовых зажима для 0,2 ... 6 мм²/24 ... 13 AWG
Для аккумуляторного блока 24 В постоянного тока: 2 винтовых зажима для 0,2 ... 6 мм²/24 ... 13 AWG
Для цепи оперативного тока и сообщений о состоянии 14 винтовых зажимов для 0,2 ... 1,5 мм²/24 ... 16 AWG
Ширина корпуса 50 мм
Высота корпуса 139 мм
Глубина корпуса 125 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,44 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Электрические принадлежности Аккумуляторный модуль
Среднее время между отказами (MTBF) при 40 °C 349 874 ч
Справочный идентификатор согласно МЭК 81346- 2:2009 TA
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6AG1134-3AB00-7AY2
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85049090
Вес Нетто (Кг) 0,450 Кг
Вид продуктов SIPLUS PS UPS1600 10 A
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4626
Размер упаковки 15,20 x 15,00 x 5,50
Единицы Измерения 1 шт.
Описание Продукта SIPLUS PS, источник бесперебойного питания UPS1600 10A PN, рабочая температура -25 ... +70°C, со стойким покрытием, на основе 6EP4134-3AB00-2AY0 . источник бесперебойного питания с интерфейсом Ethernet/PROFINET. Вход: =24 В, выход: =24 В/10 А.
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1134-3AB00-7AY2
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 122 дня
