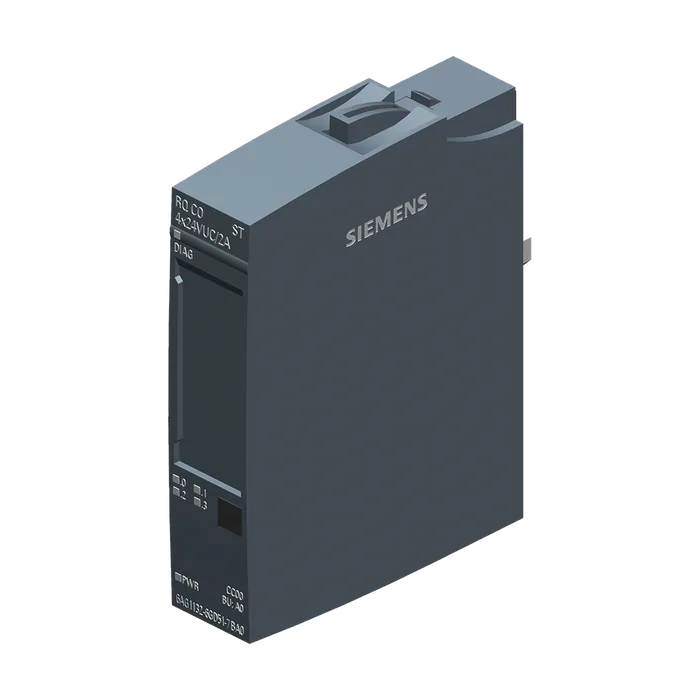

SIPLUS ET 200SP, модуль релейных выходов, RQ CO 4x 24 В DC/2A ST, со стандартными функциями, рабочая температура -40... +70°C, со стойким покрытием, на основе 6ES7132-6GD51-0BA0. 4 перекидных контакта, изолированные контакты, упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC00, замещающее значение, диагностика модуля для напряжения питания
9 674,9 ₽−21%7 687 ₽С НДС
Код товара: 6AG11326GD517BA0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль релейных выходов, RQ CO 4x 24 В DC/2A ST, со стандартными функциями, рабочая температура -40... +70°C, со стойким покрытием, на основе 6ES7132-6GD51-0BA0. 4 перекидных контакта, изолированные контакты, упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC00, замещающее значение, диагностика модуля для напряжения питания
Обозначение типа продуктаRQ CO 4x24VDC/2A ST
Версия микропрограммного обеспеченияV0.0
Возможно обновление микропрограммного обеспеченияНет
Применяемые системные блокиBU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC00
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Режим работы
DQ с функцией экономии энергииНет
Выборка с запасом по частоте дискретизацииНет
Резервирование
Возможность резервированияДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Потребление тока (номинальное)50 мА
Нормальная рассеиваемая мощность1,2 Вт
Адресное пространство на модуль
Вводы+ 1 байт на информацию о качестве
Выводы1 byte
Автоматическое кодированиеДа
Механический кодирующий элементДа
Вид цифровых выходовРеле
Вид выходов4
С вытекающим токомДа
С втекающим токомДа
Цифровые выходы параметрируемыеДа
Защита от короткого замыканияНет
Параллельное подключение двух выходов
Для логических схемДа
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.2 Гц
Суммарный ток выходов
Макс. ток на канал2 А
Макс. ток на модуль8 А
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 40 °C, макс.8 А
До 50 ℃, макс.6 А
До 60 ℃, макс.4 А
Вертикальный настенный монтаж
До 30 °C, макс.8 А
До 40 °C, макс.6 А
До 50 ℃, макс.4 A; при всех остальных монтажных положениях
Релейные выходы
Число релейных выходов4
Номинальное напряжение питания на катушке реле L+ (пост. ток)24 В
Макс. потребляемый ток реле (ток в катушках всех реле)40 мА
Коммутационная способность контактов
При омической нагрузке, макс.2 А
Макс. тепловой ток длительной нагрузки2 А
Мин. коммутируемый ток1 mA; 5 В пост. тока
Ном. напряжение переключения (пост. ток)24 В
Ном. напряжение переключения (пер. ток)24 В
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.200 м
Диагностическая функцияДа
Возможность включения заменяющих значенийДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Контроль напряжения питанияДа
Обрыв проводаНет
Короткое замыканиеНет
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиДа
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Горизонтальный настенный монтаж, макс.70 °C; = Tmax; см. Derating BasedOn (напр., руководство), дополнительно Tmax > 60 °C макс. суммарный ток 2 А на группу
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; включая допустимую конденсацию/замерзание (без ввода в эксплуатацию при конденсации)
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны)
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиямДа; Класс 3M8 при использовании монтажного комплекта SIPLUS
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.30 г
Артикул6AG1132-6GD51-7BA0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,038 Кг
Вид продуктовМодули вывода дискретных сигналов SIPLUS
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4257
Размер упаковки6,80 x 8,00 x 2,50
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET 200SP, модуль релейных выходов, RQ CO 4x 24V DC/2A ST, со стандартными функциями, рабочая температура -40 ... +70°C, со стойким покрытием, на основе 6ES7132-6GD51-0BA0 . 4 перекидных контакта, изолированные контакты, упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC00, замещающее значение, диагностика модуля для напряжения питания
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1132-6GD51-7BA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)112 дней
