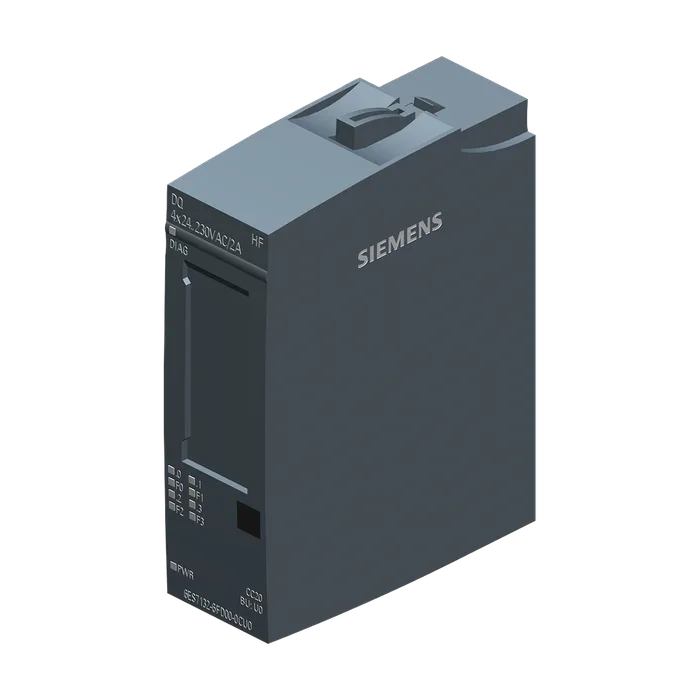

Модуль ввода-вывода Siemens 6AG1132-6FD00-7CU0
Доступен к заказу
Модуль ввода-вывода Siemens 6AG1132-6FD00-7CU0
SIPLUS ET 200SP, модуль дискретных выходов DQ 4x24.. 230VAC/2A HF, рабочая температура -40 ... +70°C, с конформным покрытием, на основе 6ES7132-6FD00-0CU0 . модуль дискретных выходов DQ 4x 24.. 230V AC/2A HF, 4 дискретных выхода ~24…230 В, упаковка - 1 шт., с продвинутыми функциями, два режима работы: дискретные выхода или контроль питания, для установки на базовый блок типа U0,
31 530,43 ₽ −22% 24 632 ₽ С НДС
Код товара: 6AG11326FD007CU0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль дискретных выходов DQ 4x24.. 230VAC/2A HF, рабочая температура -40 ... +70°C, с конформным покрытием, на основе 6ES7132-6FD00-0CU0 . модуль дискретных выходов DQ 4x 24.. 230V AC/2A HF, 4 дискретных выхода ~24…230 В, упаковка - 1 шт., с продвинутыми функциями, два режима работы: дискретные выхода или контроль питания, для установки на базовый блок типа U0,
Обозначение типа продукта DQ 4x24 ... 230 В перем. тока/2 A HF
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки Базовый блок, тип U0
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC20
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет
Режим работы
DQ с функцией экономии энергии Да
Выборка с запасом по частоте дискретизации Нет
Передний фронт фазы Да; Диапазон управления: 8,5 ... 100 % фазового угла
Задний фронт фазы Нет
Полуволна Да
Полная волна Да
Номинальное значение (перем. ток) 230 V; 47 ... 63 Гц, макс. скорость изменения частоты 1 мГц/с
Допустимый диапазон, нижний предел (перем. ток) 20,4 В
Допустимый диапазон, верхний предел (перем. ток) 264 В
Потребление тока (номинальное) 8 mA; без нагрузки
Номинальное значение (перем. ток) 230 V; от 24 до 230 В перем. тока
Нормальная рассеиваемая мощность 9 W; Активная мощность, напряжение нагрузки 230 В, все выходы нагружаются 2 А, 50 Гц
Адресное пространство на модуль
Вводы + 1 байт на информацию о качестве
Выводы 8 byte
Автоматическое кодирование Да
Механический кодирующий элемент Выбор BaseUnit для вариантов подключения Да
1-проводное подключение Базовый блок, тип U0
2-проводное подключение Базовый блок, тип U0
3-проводное подключение Базовый блок, тип U0 + модуль распределения потенциала
Вид цифровых выходов Симистор
Вид выходов 4
С вытекающим током Нет
С втекающим током Да
Цифровые выходы параметрируемые Да
Защита от короткого замыкания Нет; требуется внешняя защита предохранителем
Распознавание обрыва провода Да; поканально
Нормальный порог срабатывания 1 mA; От 40 В перем. тока
Защита от перегрузки Нет; В модульном источнике питания необходимо предусмотреть слаботочный предохранитель с током срабатывания 10 А и безынерционной характеристикой срабатывания
Включение цифрового входа Да
Коммутационная способность выходов
При индуктивной нагрузке, макс. 2 А
При ламповой нагрузке, макс. 100 W; Tungsten Rating по UL; для холодных проводников более высокой мощности см. указания в руководстве
Выходное напряжение
Для сигнала "1", мин. 20,4 В
Выходной ток
Для сигнала "1", номинальное значение 2 А
Для сигнала "1", диапазон допустимых значений, мин. 10 мА
Для сигнала "1", диапазон допустимых значений, макс. 4 A; См. данные для снижения значений параметров в руководстве
Для сигнала "0", ток покоя, макс. 3 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 40 ms; 2 AC-цикла
С "1" на "0", макс. 20 ms; макс. 1 AC-цикл
Параллельное подключение двух выходов
Для логических схем Нет
Для повышения мощности Нет
Для резервного включения нагрузки Да
Частота коммутации
При омической нагрузке, макс. 10 Hz; Действительно для режима эксплуатации DQ; в варианте PC ограничено сетевой частотой
При индуктивной нагрузке (согласно IEC 60947-5- 10 Hz; Действительно для режима эксплуатации DQ; в варианте PC
1, AC15), макс. ограничено сетевой частотой
При ламповой нагрузке, макс. 1 Hz; Действительно для режима эксплуатации DQ; в варианте PC ограничено сетевой частотой
Суммарный ток выходов
Макс. ток на модуль 8 А
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 40 °C, макс. 8 A; Действительно для канальных токов до 2 A. Для канальных токов между 2 A и 4 A учитывать данные по ухудшению параметров в руководстве
До 50 ℃, макс. 6 A; Действительно для канальных токов до 2 A. Для канальных токов между 2 A и 4 A учитывать данные по ухудшению параметров в руководстве
До 60 ℃, макс. 4 A; Действительно для канальных токов до 2 A. Для канальных токов между 2 A и 4 A учитывать данные по ухудшению параметров в руководстве
До 70 °C, макс. 2 A; Действует для канальных токов до 2 А
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Диагностическая функция Да
Возможность включения заменяющих значений Аварийные сигналы Да
Диагностический сигнал Да
Диагностика
Считываемая диагностическая информация Да
Контроль напряжения питания Да
Обрыв провода Да; поканально
Короткое замыкание Нет
Суммарная ошибка Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод работы (Fn)
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Нет
Изоляция, испытанная посредством 2 545 В пост. тока/2 с (стандартное испытание)
Применяется для функций обеспечения безопасности Нет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 70 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2: плесневые и грибковые споры (исключая живые организмы)
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 6M4 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-6 ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 20 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 50 г
Артикул 6AG1132-6FD00-7CU0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,064 Кг
Вид продуктов Модули вывода дискретных сигналов SIPLUS
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4257
Размер упаковки 6,80 x 7,70 x 3,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, модуль дискретных выходов DQ 4x24.. 230VAC/2A HF, рабочая температура -40 ... +70°C, с конформным покрытием, на основе 6ES7132-6FD00-0CU0 . модуль дискретных выходов DQ 4x 24.. 230V AC/2A HF, 4 дискретных выхода ~24…230 В, упаковка - 1 шт., с продвинутыми функциями, два режима работы: дискретные выхода или контроль питания, для установки на базовый блок типа U0, цветовой код CC20, поканальная диагностика
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1132-6FD00-7CU0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 112 дней
