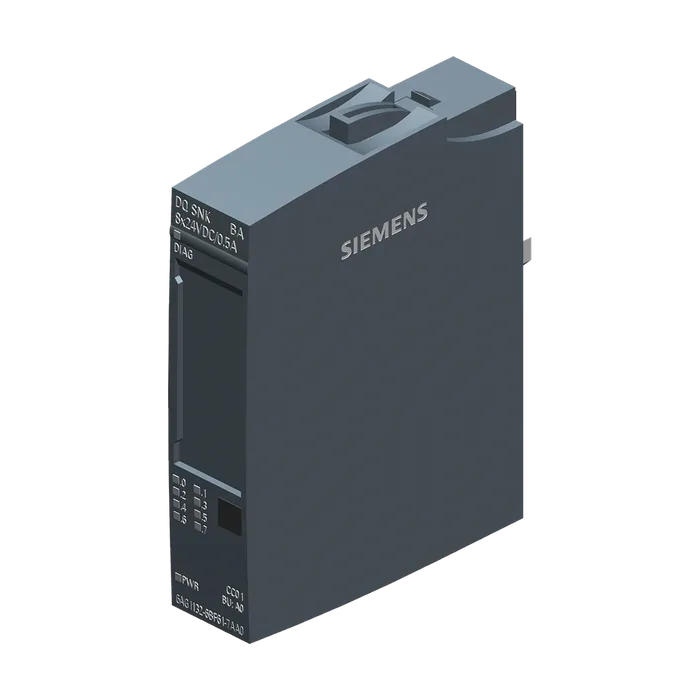

SIPLUS ET 200SP, модуль дискретных выходов, DQ 8x 24 В DC/0,5 А Sink BA, с базовыми функциями, рабочая температура -40... +70°C, со стойким покрытием, на основе 6ES7132-6BF61-0AA0. выход NPN, (sink, M-switching), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC01, замещающее значение, диагностика модуля для напряжения питания
9 814,11 ₽−18%8 058 ₽С НДС
Код товара: 6AG11326BF617AA0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль дискретных выходов, DQ 8x 24 В DC/0,5 А Sink BA, с базовыми функциями, рабочая температура -40... +70°C, со стойким покрытием, на основе 6ES7132-6BF61-0AA0. выход NPN, (sink, M-switching), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC01, замещающее значение, диагностика модуля для напряжения питания
Обозначение типа продуктаDQ 8x24VDC/0,5A SNK BA
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспеченияНет
Применяемые системные блокиBU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC01
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Режим работы
DQ с функцией экономии энергииНет
Выборка с запасом по частоте дискретизацииНет
Резервирование
Возможность резервированияДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Номинальное значение (пост. ток)24 В
Нормальная рассеиваемая мощность1,5 Вт
Адресное пространство на модуль
Выводы1 byte
Автоматическое кодированиеДа
Механический кодирующий элементДа
Вид цифровых выходовSource Output (PNP, P-переключение)
Вид выходов8
С вытекающим токомДа
Цифровые выходы параметрируемыеДа
Защита от короткого замыканияДа
Нормальный порог срабатывания1,5 А
Ограничение индуктивного напряжения отключениянорм. 47 В
Включение цифрового входаДа
Коммутационная способность выходов
При омической нагрузке, макс.0,5 А
При ламповой нагрузке, макс.5 Вт
Диапазон сопротивления нагрузке
Нижний предел48 Ω
Верхний предел3 400 Ω
Выходной ток
Для сигнала "1", номинальное значение0,5 А
Для сигнала "1", диапазон допустимых значений, макс.0,5 А
Для сигнала "0", ток покоя, макс.5 μA
Задержка на выходе при омической нагрузке
С "0" на "1", макс.300 μs
С "1" на "0", макс.600 μs
Параллельное подключение двух выходов
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.100 Гц
При индуктивной нагрузке, макс.0,5 Гц
При ламповой нагрузке, макс.10 Гц
Суммарный ток выходов
Макс. ток на канал0,5 А
Макс. ток на модуль4 А
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 60 ℃, макс.4 А
Вертикальный настенный монтаж
До 50 ℃, макс.4 A; при всех остальных монтажных положениях
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Диагностическая функцияДа
Возможность включения заменяющих значенийДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Контроль напряжения питанияДа
Обрыв проводаНет
Короткое замыканиеНет
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.30 г
Артикул6AG1132-6BF61-7AA0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,039 Кг
Вид продуктовМодули вывода дискретных сигналов SIPLUS
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4257
Размер упаковки6,90 x 7,60 x 2,50
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET 200SP, модуль дискретных выходов, DQ 8x 24V DC/0,5A Sink BA, с базовыми функциями, рабочая температура -40 ... +70°C, со стойким покрытием, на основе 6ES7132-6BF61-0AA0 . выход NPN, (sink, M-switching), упаковка из 1 шт. , для установки на базовый блок типа A0, цветовой код CC01, замещающее значение, диагностика модуля для напряжения питания
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1132-6BF61-7AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)137 дней
