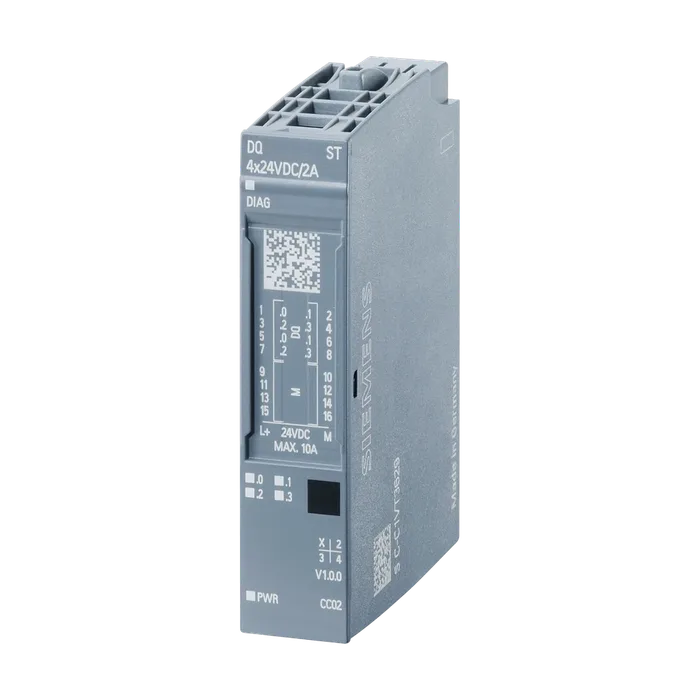

SIPLUS ET 200SP, модуль дискретных выходов DQ 8X24VDC/0,5 А ST, рабочая температура -40... +70°C, со стойким покрытием, на основе 6ES7132-6BD20-0BA0. Модуль дискретных выходов DQ 4X=24 В/2 А, с расширенными функциями, для установки на базовый блок типа A0, цветовой код CC02, диагностика модуля
По запросу
Код товара: 6AG11326BD207BA0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль дискретных выходов DQ 8X24VDC/0,5 А ST, рабочая температура -40... +70°C, со стойким покрытием, на основе 6ES7132-6BD20-0BA0. Модуль дискретных выходов DQ 4X=24 В/2 А, с расширенными функциями, для установки на базовый блок типа A0, цветовой код CC02, диагностика модуля
Обозначение типа продуктаDQ 4 x 24 В пост. тока/2 A ST
Применяемые системные блокиBU-тип A0
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Нормальная рассеиваемая мощность1 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль32 byte
Вид цифровых выходовSource Output (PNP, P-переключение)
Вид выходов4; > +60 °C Число одновременно управляемых выходов макс. 2 x 0,25 A или макс. 4 x 0,125 A, макс. суммарный ток 0,5 A
Горизонтальный настенный монтаж, макс.70 °C; = Tмакс; > +60 °C Число одновременно управляемых выходов макс. 2 x 0,25 A или макс. 4 x 0,125 A, макс. суммарный ток 0,5 A
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиямДа; Класс 3M8 при использовании монтажного комплекта SIPLUS
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.30 г
Артикул6AG1132-6BD20-7BA0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,041 Кг
Вид продуктовМодули вывода дискретных сигналов SIPLUS
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4257
Размер упаковки6,90 x 7,70 x 2,50
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET 200SP, модуль дискретных выходов DQ 8X24VDC/0,5A ST, рабочая температура -40 ... +70°C, со стойким покрытием, на основе 6ES7132-6BD20-0BA0 . Модуль дискретных выходов DQ 4X =24 В/2 А, с расширенными функциями, для установки на базовый блок типа A0, цветовой код CC02, диагностика модуля
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1132-6BD20-7BA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)147 дней
