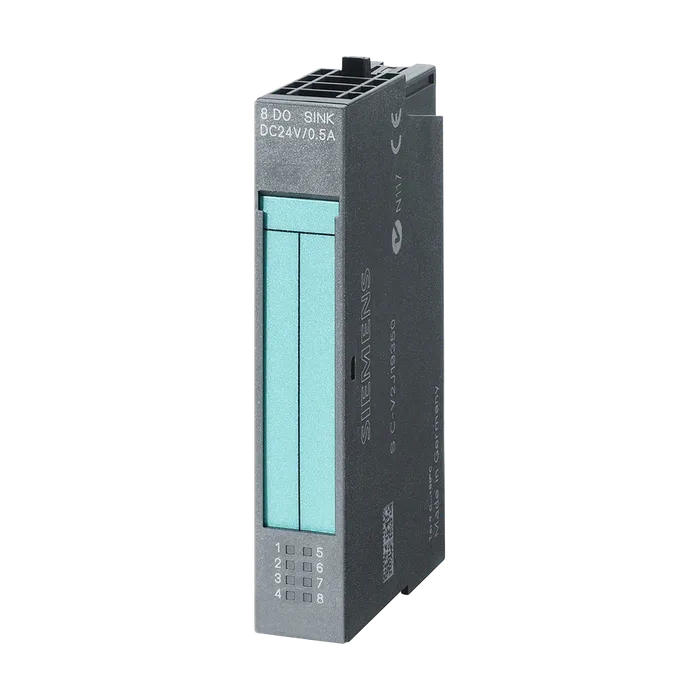

SIPLUS ET200S, электронный модуль EM 8, DO=24 В/0,5 А для ET 200S, диапазон рабочих температур -25... +70 град. Цельсия, на основе 6ES7132-4BF50-0AA0
По запросу
Код товара: 6AG11324BF507AA0
Доступен к заказу
01
Описание
SIPLUS ET200S, электронный модуль EM 8, DO=24 В/0,5 А для ET 200S, диапазон рабочих температур -25... +70 град. Цельсия, на основе 6ES7132-4BF50-0AA0
Устойчивость к обратному напряжениюДа; при использовании того же напряжения нагрузки с правильной полярностью, что и на модуле питания
Напряжение нагрузки L+
Номинальное значение (пост. ток)24 V; от модуля питания
Защита от перепутывания полярностиДа
Из источника напряжения нагрузки L+ (без нагрузки), макс.5 мА
Из шины на задней стойке 3,3 В пост. тока, макс.10 мА
Нормальная рассеиваемая мощность1,5 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль1 byte
Вид цифровых выходовТранзистор
Вид выходов8
Защита от короткого замыканияДа
Нормальный порог срабатывания1,5 А
Ограничение индуктивного напряжения отключениянорм. 47 В
Включение цифрового входаДа
Коммутационная способность выходов
При ламповой нагрузке, макс.5 Вт
Диапазон сопротивления нагрузке
Нижний предел48 Ω
Верхний предел3 400 Ω
Выходное напряжение
Для сигнала "1", мин.макс. 1 В
Выходной ток
Для сигнала "1", номинальное значение0,5 А
Для сигнала "1", диапазон допустимых значений, мин.5 мА
Для сигнала "1", диапазон допустимых значений, макс.600 мА
Для сигнала "0", ток покоя, макс.5 μA
Задержка на выходе при омической нагрузке
С "0" на "1", макс.300 μs
С "1" на "0", макс.600 μs
Параллельное подключение двух выходов
Для повышения мощностиНет
Для резервного включения нагрузкиДа; на модуль
Частота коммутации
При омической нагрузке, макс.100 Гц
При индуктивной нагрузке, макс.0,5 Гц
При ламповой нагрузке, макс.10 Гц
Суммарный ток выходов
Макс. ток на модуль4 А
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Диагностическая функцияНет
Диагностический светодиодный индикатор
Индикатор состояния цифрового выхода (зеленый)Да
Примечание3 байт
Гальваническая развязка цифровых выводов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством500 В пост. тока
Температура окружающей среды при эксплуатации
Мин.-25 °C; = Tмин
Макс.70 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Ширина15 мм
Высота81 мм
Глубина52 мм
Масса, прибл.40 г
Артикул6AG1132-4BF50-7AA0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,045 Кг
Вид продуктовМодули ввода-вывода дискретных сигналов SIPLUS
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4572
Размер упаковки6,60 x 9,20 x 2,30
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET200S, ЭЛЕКТРОННЫЙ МОДУЛЬ EM 8 DO =24В/0,5A ДЛЯ ET 200S, ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25... +70 ГРАД. ЦЕЛЬСИЯ, НА ОСНОВЕ 6ES7132-4BF50-0AA0
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1132-4BF50-7AA0
PLM-Дата вступления в силуПродукт больше не поставляется с: 01.10.2023
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM410: Поддержка продукта завершена
