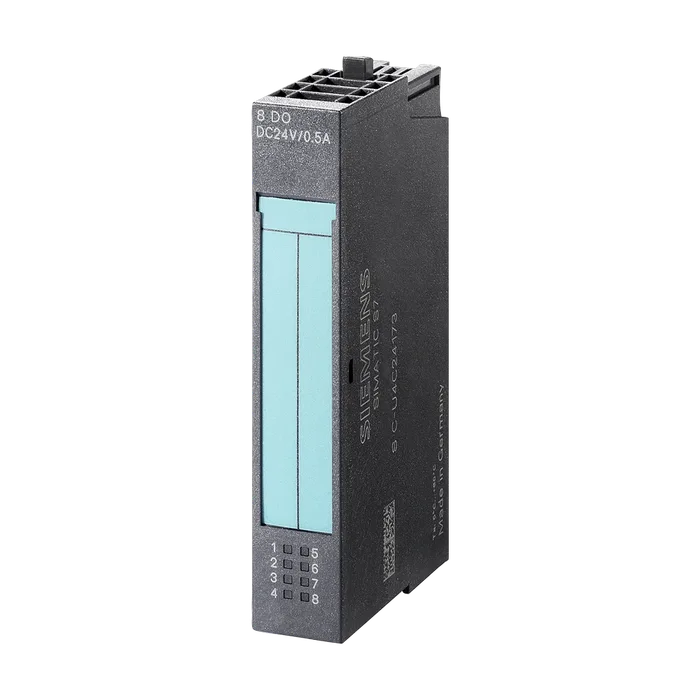

SIPLUS ET200S, электронный модуль дискретного вывода EM 8 DO для ET 200S, расширенный диапазон рабочих температур -25... +70 градусов, цельсия, на основе 6ES7132-4BF00-0AA0
По запросу
Код товара: 6AG11324BF007AA0
Доступен к заказу
01
Описание
SIPLUS ET200S, электронный модуль дискретного вывода EM 8 DO для ET 200S, расширенный диапазон рабочих температур -25... +70 градусов, цельсия, на основе 6ES7132-4BF00-0AA0
Устойчивость к обратному напряжениюДа
Напряжение нагрузки L+
Номинальное значение (пост. ток)24 В
Защита от перепутывания полярностиДа
Из источника напряжения нагрузки L+ (без нагрузки), макс.5 mA; на канал
Из шины на задней стойке 3,3 В пост. тока, макс.10 мА
Нормальная рассеиваемая мощность1,5 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль1 byte
Вид цифровых выходовТранзистор
Вид выходов8
Защита от короткого замыканияДа
Нормальный порог срабатывания1,5 А
Ограничение индуктивного напряжения отключениянорм. L+(от -55 до -60 В)
Включение цифрового входаДа
Коммутационная способность выходов
При ламповой нагрузке, макс.5 Вт
Диапазон сопротивления нагрузке
Нижний предел48 Ω
Верхний предел3 400 Ω
Выходное напряжение
Для сигнала "1", мин.L+ (-1,0 В)
Выходной ток
Для сигнала "1", номинальное значение0,5 А
Для сигнала "1", диапазон допустимых значений, мин.7 мА
Для сигнала "1", диапазон допустимых значений, макс.600 мА
Для сигнала "0", ток покоя, макс.0,3 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс.300 μs
С "1" на "0", макс.600 μs
Параллельное подключение двух выходов
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.100 Гц
При индуктивной нагрузке, макс.2 Гц
При ламповой нагрузке, макс.10 Гц
Суммарный ток выходов
Макс. ток на модуль4 А
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Диагностическая функцияНет
Диагностический светодиодный индикатор
Индикатор состояния цифрового выхода (зеленый)Да
Примечание3 байт на параметры (недоступно для пользователя)
Гальваническая развязка цифровых выводов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством500 В пост. тока
Температура окружающей среды при эксплуатации
Мин.-40 °C; = Tмин
Макс.70 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Ширина15 мм
Высота81 мм
Глубина52 мм
Масса, прибл.40 г
Артикул6AG1132-4BF00-7AA0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,045 Кг
Вид продуктовМодули ввода-вывода дискретных сигналов SIPLUS
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4572
Размер упаковки6,20 x 9,00 x 2,00
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET200S, ЭЛЕКТРОННЫЙ МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА EM 8 DO ДЛЯ ET 200S, РАСШИРЕННЫЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25... +70 ГРАДУСОВ ЦЕЛЬСИЯ, НА ОСНОВЕ 6ES7132-4BF00-0AA0
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1132-4BF00-7AA0
PLM-Дата вступления в силуПродукт больше не поставляется с: 01.10.2023
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM410: Поддержка продукта завершена
