Модуль ввода-вывода Siemens 6AG1132-4BB01-2AB0
Доступен к заказу

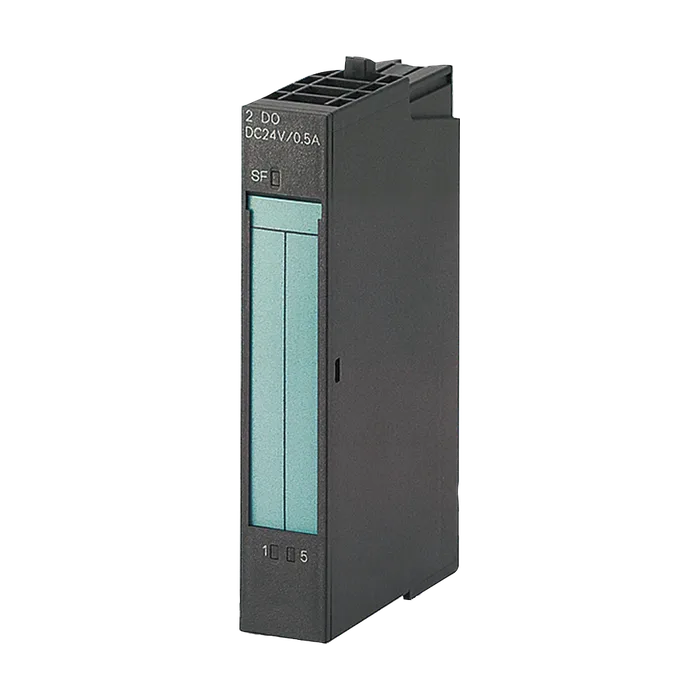

Модуль ввода-вывода Siemens 6AG1132-4BB01-2AB0
SIPLUS DP, модуль дискретных выходов 2DO HF для ET200S, модуль расширения, раб. Темп. -25...+60 град. Цельс. На основе 6ES7132-4BB01-0AB0
По запросу
Код товара: 6AG11324BB012AB0
Доступен к заказу
01
Описание
SIPLUS DP, модуль дискретных выходов 2DO HF для ET200S, модуль расширения, раб. Темп. -25...+60 град. Цельс. На основе 6ES7132-4BB01-0AB0
Устойчивость к обратному напряжению Да; при использовании того же напряжения нагрузки, что и на модуле питания
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 V; от модуля питания
Защита от перепутывания полярности Да; перепутывание полюсов может привести к переключению цифровых выходов
Из источника напряжения нагрузки L+ (без нагрузки), макс. 5 mA; на канал
Из шины на задней стойке 3,3 В пост. тока, макс. 10 мА
Нормальная рассеиваемая мощность 0,4 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль 1 byte
С пакетами 2 bit
Вид цифровых выходов Транзистор
Вид выходов 2
Защита от короткого замыкания Да
Нормальный порог срабатывания 1,5 А
Ограничение индуктивного напряжения отключения от -55 до -60 В, норм. L+( )
Включение цифрового входа Да
Коммутационная способность выходов
При ламповой нагрузке, макс. 2,5 Вт
Диапазон сопротивления нагрузке
Нижний предел 48 Ω
Верхний предел 3 400 Ω
Выходное напряжение
Для сигнала "1", мин. L+ (-1 В)
Выходной ток
Для сигнала "1", номинальное значение 0,5 А
Для сигнала "1", диапазон допустимых значений, мин. 7 мА
Для сигнала "1", диапазон допустимых значений, макс. 600 мА
Для сигнала "0", ток покоя, макс. 0,3 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 100 μs
С "1" на "0", макс. Параллельное подключение двух выходов 400 μs
Для повышения мощности Нет
Для резервного включения нагрузки Да; на модуль
Частота коммутации
При омической нагрузке, макс. 100 Гц
При индуктивной нагрузке, макс. 2 Гц
При ламповой нагрузке, макс. 10 Гц
Суммарный ток выходов
Макс. ток на модуль 1 А
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Диагностическая функция Да; считываемые
Возможность включения заменяющих значений Да; 0/1
Диагностика
Обрыв провода Да; поканально
Короткое замыкание Да; поканально
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный) Да
Индикатор состояния цифрового выхода (зеленый) Да
Примечание 3 байт
Диагностика обрыва провода заблокировать/разрешить
Диагностика короткого замыкания заблокировать/разрешить
Поведение при остановке ЦП/ведущего устройства Включить заменяющее значение/сохранять последнее значение
Гальваническая развязка цифровых выводов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Изоляция, испытанная посредством 500 В пост. тока
Температура окружающей среды при эксплуатации
Мин. -25 °C; = Tмин
Макс. 60 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем 2/3 согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных 17.01.2023 © Copyright Siemens газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Ширина 15 мм
Высота 81 мм
Глубина 52 мм
Масса, прибл. 40 г
Артикул 6AG1132-4BB01-2AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,180 Кг
Вид продуктов Модули ввода-вывода дискретных сигналов SIPLUS
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4572
Размер упаковки 8,00 x 9,00 x 6,30
Единицы Измерения 1 Пакет
Описание Продукта SIPLUS DP МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ 2DO HF ДЛЯ ET200S МОДУЛЬ РАСШИРЕНИЯ, РАБ. ТЕМП. -25...+60 ГРАД. ЦЕЛЬС. НА ОСНОВЕ 6ES7132-4BB01-0AB0
Страна происхождения Германия
Количество в упаковке 5
Заказной Номер (Артикл) 6AG1132-4BB01-2AB0
PLM-Дата вступления в силу Продукт больше не поставляется с: 01.10.2023
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) 42 дня
