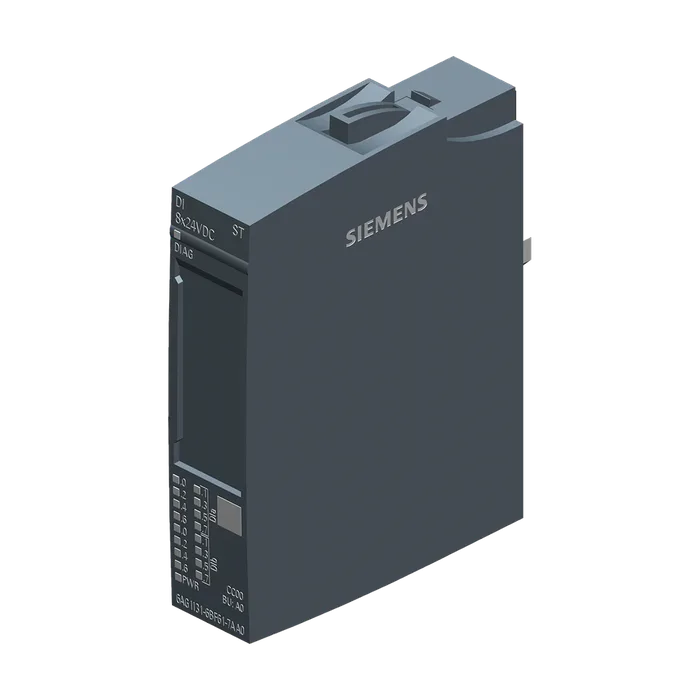

SIPLUS ET 200SP, модуль дискретных входов, DI 8x DC 24 В SRC BA, рабочая температура -40... +70°C, с конформным покрытием, на основе 6ES7131-6BF61-0AA0. с базовыми функциями, тип 1 (IEC 61131), вход NPN (source, M-reading), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC02, входная задержка 0,05..20 мс, диагностика модуля для напряжения питания
7 586,79 ₽−20%6 038 ₽С НДС
Код товара: 6AG11316BF617AA0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль дискретных входов, DI 8x DC 24 В SRC BA, рабочая температура -40... +70°C, с конформным покрытием, на основе 6ES7131-6BF61-0AA0. с базовыми функциями, тип 1 (IEC 61131), вход NPN (source, M-reading), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC02, входная задержка 0,05..20 мс, диагностика модуля для напряжения питания
Обозначение типа продуктаDI 8x24 В пост. тока SRC BA
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспеченияНет
Применяемые системные блокиBU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC02
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Режим работы
Цифровые входыДа
СчетчикиНет
Выборка с запасом по частоте дискретизацииНет
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Защита от короткого замыканияНет
Нормальная рассеиваемая мощность1,5 Вт
Адресное пространство на модуль
Вводы1 byte
Автоматическое кодированиеДа
Выбор BaseUnit для вариантов подключения
1-проводное подключениеBU-тип A0
2-проводное подключениеBU-тип A0
3-проводное подключениеБазовый блок, тип A0 с AUX-клеммами
4-проводное подключениеБазовый блок, тип A0 + модуль распределения потенциала
Число входов8
Цифровые входы параметрируемыеДа
M/P-считываниеС вытекающим током
Входная характеристика по IEC 61131, тип 1 Входное напряжениеДа
Номинальное значение (пост. ток)24 В
Для сигнала "0"От 30 до -5 В (опорный потенциал L+)
Для сигнала "1"От -11 до -30 В (опорный потенциал L+)
Входной ток
Для сигнала "1", тип.6 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
ПараметрируемоеДа; 0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс (в каждом случае + задержка 30 - 500 мкс независимо от длины провода)
С "0" на "1", мин.0,05 мс
С "0" на "1", макс.20 мс
С "1" на "0", мин.0,05 мс
С "1" на "0", макс.20 мс
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.200 м
Подключаемые датчики
2-проводной датчикДа
Макс. допустимый ток покоя (2-проводной датчик)1,5 мА
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Считываемая диагностическая информацияДа
Контроль напряжения питанияДа
ПараметрируемоеДа
Контроль питания датчикаНет
Обрыв проводаНет
Короткое замыканиеНет
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиНет
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.28 г
Артикул6AG1131-6BF61-7AA0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,040 Кг
Вид продуктовМодули ввода дискретных сигналов SIPLUS
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4257
Размер упаковки7,00 x 7,70 x 2,50
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET 200SP, модуль дискретных входов, DI 8x DC 24V SRC BA, рабочая температура -40 ... +70°C, с конформным покрытием, на основе 6ES7131-6BF61-0AA0 . с базовыми функциями, тип 1 (IEC 61131), вход NPN (source, M-reading), упаковка из 1 шт., для установки на базовый блок типа A0, цветовой код CC02, входная задержка 0,05..20 мс, диагностика модуля для напряжения питания
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1131-6BF61-7AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)по запросу
