Коммуникационный модуль Siemens 6AG1123-2MA03-2AX0
Доступен к заказу
Коммуникационный модуль Siemens 6AG1123-2MA03-2AX0

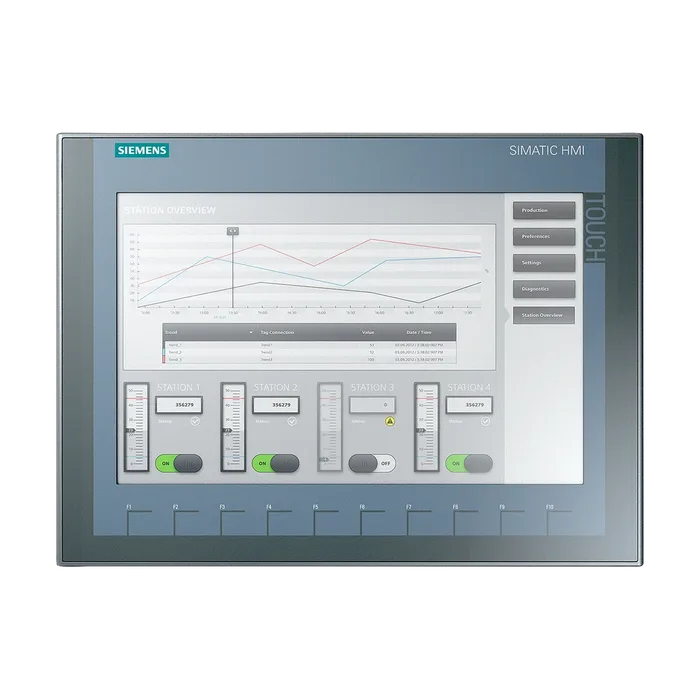

SIPLUS HMI KTP1200 Basic DP, панель оператора, рабочая температура -20... +50°C, со стойким покрытием, на основе 6AV2123-2MA03-0AX0. Кнопки и сенсорное управление, TFT-дисплей 7", 65536 цветов, интерфейс PROFIBUS, настройка в среде WinCC Basic V13/ STEP7 Basic V13 и старше, содержит бесплатное ПО с открытым кодом, см. подробности на прилагаемом CD
225 654,89 ₽ −20% 180 761 ₽ С НДС
Код товара: 6AG11232MA032AX0
Доступен к заказу
01
Описание
SIPLUS HMI KTP1200 Basic DP, панель оператора, рабочая температура -20... +50°C, со стойким покрытием, на основе 6AV2123-2MA03-0AX0. Кнопки и сенсорное управление, TFT-дисплей 7", 65536 цветов, интерфейс PROFIBUS, настройка в среде WinCC Basic V13/ STEP7 Basic V13 и старше, содержит бесплатное ПО с открытым кодом, см. подробности на прилагаемом CD
Обозначение типа продукта KTP1200 Basic color DP
Модель дисплея Широкоэкранный дисплей TFT, фоновая светодиодная подсветка
Диагональ экрана 12 in
Ширина дисплея 261,1 мм
Высота дисплея 163,2 мм
Число цветов 65 536
Разрешение (пикселей)
Горизонтальное разрешение 1 280 pixel
Вертикальное разрешение 800 pixel
Фоновая подсветка
СНО фоновой подсветки (при 25 ℃) 20 000 ч
Фоновая подсветка с регулируемой яркостью Да
Клавиатура
Функциональные клавиши
Число функциональных клавиш 10
Число функциональных клавиш со светодиодами 0
Клавиши со светодиодами Нет
Системные клавиши Нет
Цифровая клавиатура Да; Экранная клавиатура
Буквенно-цифровая клавиатура Да; Экранная клавиатура
Сенсорное управление
Исполнение в виде сенсорного экрана Да; аналогово-резистивный
Возможность вертикального монтажа (вертикальный формат) Да
Возможность поперечного монтажа (горизонтальный формат) Да
Максимально допустимый угол наклона без принудительной вентиляции 35°
Вид напряжения питания DC
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребление тока (номинальное) 550 мА
Импульс тока при включении I²t 0,2 A²·s
Потребляемая активная мощность, тип. 13,2 Вт
Тип процессора ARM
Флэш-память Да
Подходящее ЗУ для пользовательских данных 10 Mbyte
Звуковой сигнал
Зуммер Да
Динамики Нет
Часы
Аппаратные часы (часы реального времени) Да
Программные часы Да
Буферные Да; Нормальное время хранения в буфере 6 недель
Синхронизируемые Да
Число интерфейсов Industrial Ethernet 0
Число интерфейсов RS 485 1
Число интерфейсов RS 422 1; с RS 485
Число интерфейсов RS 232 0; с опциональным адаптером
Число USB-разъемов 1; до макс. 16 ГБ
Число интерфейсов 20 мА (TTY) 0
Число параллельных интерфейсов 0
Число других интерфейсов 0
Число слотов для карты памяти SD Card 0
С программными интерфейсами Нет
Промышленный Ethernet
Сеть Industrial Ethernet, светодиод состояния 0
EtherNet/IP Нет
Протоколы (Ethernet)
Свойства сети
Режим дублирования
Резервирование среды передачи
Другие протоколы
Диагностика
Считываемая диагностическая информация Нет
Излучение радиопомех согласно EN 55 011
Класс граничных значений A, для применения в промышленных районах Да
Класс граничных значений B, для применения в Нет
IP (спереди) IP65
IP (сзади) IP20
NEMA (спереди)
Корпус, тип 4, спереди Да
Корпус, тип 4x спереди Да
Подходит для внутреннего применения Да
Подходит для наружного применения Нет
Температура окружающей среды при эксплуатации
Эксплуатация (вертикальный монтаж, горизонтальный формат)
При вертикальном настенном монтаже, мин. -10 °C; = Tмин
При вертикальном настенном монтаже, макс. 50 °C
Эксплуатация (максимальный угол наклона, горизонтальный формат)
При максимальном угле наклона, мин. -10 °C; = Tмин
При максимальном угле наклона, макс. 40 °C
Эксплуатация (вертикальный монтаж, вертикальный формат)
При вертикальном настенном монтаже, мин. -10 °C; = Tмин
При вертикальном настенном монтаже, макс. 40 °C
Эксплуатация (максимальный угол наклона, вертикальный формат)
При максимальном угле наклона, мин. -10 °C; = Tмин
При максимальном угле наклона, макс. 35 °C
Температура окружающей среды при хранении/транспортировке
Мин. -20 °C
Макс. 60 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), вертикальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Проприетарное Да
Предустановленная операционная система
Windows CE Нет
Индикация сообщения Да
Система оповещения (в том числе с буфером и квитированием) Да
Отображение значений технологических параметров (вывод) Да
Можно задать значения технологических параметров (ввод) Да
Управление рецептами Да
Программное обеспечение для проектирования
STEP 7 Basic (TIA Portal) Да; по встроенному WinCC Basic (TIA Portal)
STEP 7 Professional (TIA Portal) Да; по встроенному WinCC Basic (TIA Portal)
WinCC flexible Compact Нет
WinCC flexible Standard Нет
WinCC flexible Advanced Нет
WinCC Basic (TIA Portal) Да
WinCC Comfort (TIA Portal) Да
WinCC Advanced (TIA Portal) Да
WinCC Professional (TIA Portal) Да
Языки онлайн
Число языков онлайн/языков исполнения 10
Языки проекта
Языки проекта 32
Библиотеки Да
Приложения/опции
ИИнтернет-браузер: Да
Сценарии Visual Basic Нет
Программа планирования задач Да
С управлением по времени Нет
С управлением в зависимости от задачи Да
Вспомогательная система Да
Число символов в информационном тексте 500
Система оповещения
Число классов сообщений 32
Битовые сообщения
Число битовых сообщений 1 000
Аналоговые сообщения
Число аналоговых сообщений 25
Способ нумерации сообщений S7 Нет
Системные сообщения HMI Да
Прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... ) Да; Буфер системных сообщений SIMATIC S7-1200 и S7-1500
Число символов в сообщении 80
Число значений технологических параметров на одно сообщение 8
Группы квитирования Да
Индикатор сообщений Да
Буфер сообщений
Число записей 256
Циклический буфер Да
Остаточн. Да
Не требует обслуживания Да
Управление рецептами
Число рецептур 50
Наборов данных на рецептуру 100
Элементов на один набор данных 100
Размер внутренней памяти рецептур 256 kbyte
Память рецептур с возможностью расширения Нет
Переменные
Число переменных на устройство 800
Число переменных на одно изображение 100
Предельные значения Да
Мультиплексы Да
Структуры Нет
Массивы Да
Изображения
Число проектируемых изображений 250
Шаблоны Да
Глобальное изображение Да
Выбор изображений посредством ПЛК Да
Передача номеров изображений посредством ПЛК Да
Графические объекты
Число объектов на одно изображение 100
Текстовые поля Да
Поля ввода-вывода Да
Графические поля ввода-вывода (графические списки) Да
Поля ввода-вывода символов (текстовые списки) Да
Поля даты/времени Да
Переключатели Да
Кнопки Да
Графические индикаторы Да
Иконки Да
Геометрические объекты Да
Комплексные графические объекты
Число комплексных объектов на одно изображение 10
Индикация сообщений Да
Индикация кривых Да
Индикация пользователя Да
Состояние/управление Нет
Индикация Sm@rtClient Нет
Индикация рецептур Да
Индикация кривой f(x) Нет
Индикация диагностики системы Да; Буфер системных сообщений SIMATIC S7-1200 и S7-1500
Media Player Нет
Строка Да
Ползунок Нет
Индикаторы Нет
Аналоговые/цифровые часы Нет
Списки
Число текстовых списков на проект 300
Число элементов в текстовом списке 100
Число графических списков на проект 100
Число элементов в графическом списке 100
Архивирование
Число архивов на устройство 2
Число элементов в архиве 10 000
Архив сообщений Да
Архив значений технологических параметров Да
Способы архивирования
Последовательный архив Да
Круговой архив ● Место сохранения Да
Карта памяти Нет
USB-накопитель Да
Ethernet Нет
Формат хранения данных
Безопасность
Число групп пользователей 50
Число полномочий пользователей 32
Число пользователей 50
Экспорт/импорт паролей Да
SIMATIC Logon Нет
Комплекты шрифтов
Клавиатура
Североамериканский (английский) Да
Передача данных (загрузка с носителя/на носитель)
Ethernet Нет
С помощью внешнего носителя информации Нет
Интерфейс с технологическим оборудованием
WinAC Да
Allen Bradley (EtherNet/IP) Нет
Allen Bradley (DF1) Да
Mitsubishi (MC TCP/IP) Нет
Mitsubishi (FX) Да
OMRON (Host Link) Да
Modicon (Modbus TCP/IP) Нет
Modicon (Modbus RTU) Да
Специальные инструменты/средства проектирования
Резервирование/восстановление вручную Да
Автоматическое резервирование/восстановление Нет
Моделирование Да
Переключение устройств Да
Принтер Нет
SIMATIC HMI карта памяти MM: Мультимедийная карта Нет
SIMATIC HMI карта памяти SD: Карта памяти Secure Digital Нет
USB-накопитель Да
Материал корпуса (спереди)
Пластиковый Да
Алюминиевый Нет
Высококачественная сталь Нет
Ширина лицевой панели корпуса 330 мм
Высота лицевой панели корпуса 245 мм
Монтажный вырез, ширина 310 мм
Монтажный вырез, высота 221 мм
Монтажная глубина 60 мм
Масса (без упаковки) 1 710 г
Масса (с упаковкой) 2,2 кг
Артикул 6AG1123-2MA03-2AX0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85371091
Вес Нетто (Кг) 2,170 Кг
Вид продуктов Панели операторов SIPLUS HMI Basic Panels (2-й генерации)
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4574
Размер упаковки 29,90 x 39,80 x 9,10
Единицы Измерения 1 шт.
Описание Продукта SIPLUS HMI KTP1200 Basic DP, Панель оператора, рабочая температура -20 ... +50°C, со стойким покрытием, на основе 6AV2123-2MA03-0AX0 . Кнопки и сенсорное управление, TFT-дисплей 7", 65536 цветов, интерфейс PROFIBUS, настройка в среде WinCC Basic V13/ STEP7 Basic V13 и старше, содержит бесплатное ПО с открытым кодом, см. подробности на прилагаемом CD
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1123-2MA03-2AX0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 52 дня
