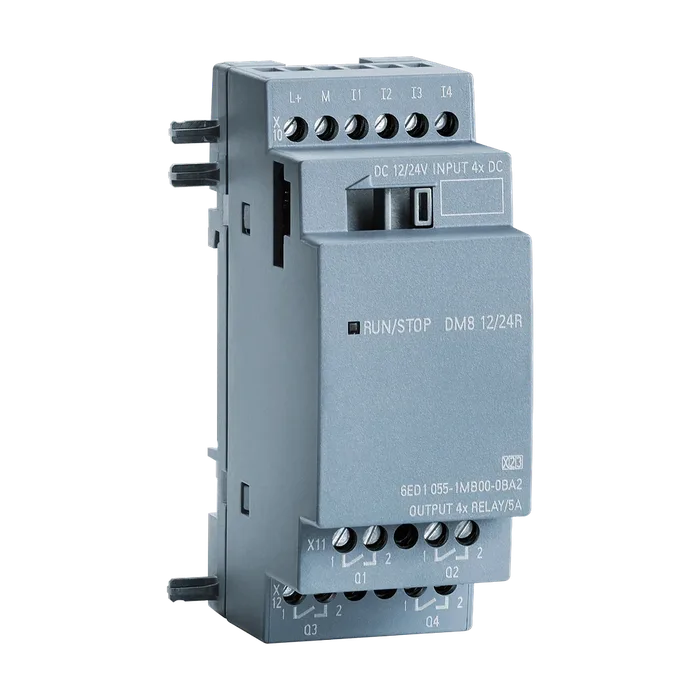

SIPLUS LOGO! DM8 12/24R, модуль расширения, рабочая температура -40... +70°C, пуск при -25°C, со стойким покрытием, на основе 6ED1055-1MB00-0BA2. Модуль расширения, напряжение питания/входов/выходов: 12, 24 В/12 В/24 В/реле, ширина 2TE, 4 DI/4 DO, для LOGO! 8
16 078,43 ₽−20%12 896 ₽С НДС
Код товара: 6AG10551MB007BA2
Доступен к заказу
01
Описание
SIPLUS LOGO! DM8 12/24R, модуль расширения, рабочая температура -40... +70°C, пуск при -25°C, со стойким покрытием, на основе 6ED1055-1MB00-0BA2. Модуль расширения, напряжение питания/входов/выходов: 12, 24 В/12 В/24 В/реле, ширина 2TE, 4 DI/4 DO, для LOGO! 8
Монтажна монтажной шине 35 мм, 2 модуля в ширину
Номинальное значение (пост. ток)
12 В пост. токаДа
24 В пост. токаДа
Допустимый диапазон, нижний предел (пост. ток)10,8 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Число входов4
Входное напряжение
Вид входного напряженияDC
Для сигнала "0"< 5 В пост. тока
Для сигнала "1"> 8,5 В
Входной ток
Для сигнала "0", макс. (допустимый ток покоя)0,88 мА
Для сигнала "1", тип.4,2 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
С "0" на "1", макс.1,5 мс
С "1" на "0", макс.1,5 мс
Вид выходов4; Реле
Защита от короткого замыканияНет
Включение цифрового входаДа
Коммутационная способность выходов
При ламповой нагрузке, макс.1 000 Вт
Выходной ток
Для сигнала "1", номинальное значение5 А
Для сигнала "1", минимальный ток нагрузки100 мА
Параллельное подключение двух выходов
Для повышения мощностиНет
Частота коммутации
При омической нагрузке, макс.2 Гц
При индуктивной нагрузке, макс.0,5 Гц
Механическая, макс.10 Гц
Релейные выходы
Коммутационная способность контактов
При индуктивной нагрузке, макс.3 А
При омической нагрузке, макс.5 А
Излучение радиопомех согласно EN 55 011
Класс граничных значений B, для применения в жилых районахДа
Степень защиты IPIP20
Температура окружающей среды при эксплуатации
Мин.-40 °C; = Tмин; запуск @ -25 ℃
Макс.70 °C; = Tmax; Tmax > +55 °C максимальная нагрузка 3 A на реле или макс. суммарный ток 10 А
При холодном запуске, мин.-25 °C; включая допустимую конденсацию/замерзание (без ввода в эксплуатацию при конденсации)
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Ширина35,5 мм
Высота90 мм
Глубина58 мм
Артикул6AG1055-1MB00-7BA2
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,167 Кг
Вид продуктовМодули расширения SIPLUS для модульного LOGO!
ПроизводительSiemens
Ценовая Группа470
Группа Продукта4601
Размер упаковки7,00 x 9,50 x 5,50
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS LOGO! DM8 12/24R, МОДУЛЬ РАСШИРЕНИЯ, РАБОЧАЯ ТЕМПЕРАТУРА -40 ... +70°C, ПУСК ПРИ -25°C, СО СТОЙКИМ ПОКРЫТИЕМ, НА ОСНОВЕ 6ED1055-1MB00-0BA2 . МОДУЛЬ РАСШИРЕНИЯ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДОВ/ВЫХОДОВ: 12, 24 В/12 В/24 В/РЕЛЕ, ШИРИНА 2TE, 4 DI/4 DO, ДЛЯ LOGO! 8
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1055-1MB00-7BA2
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
