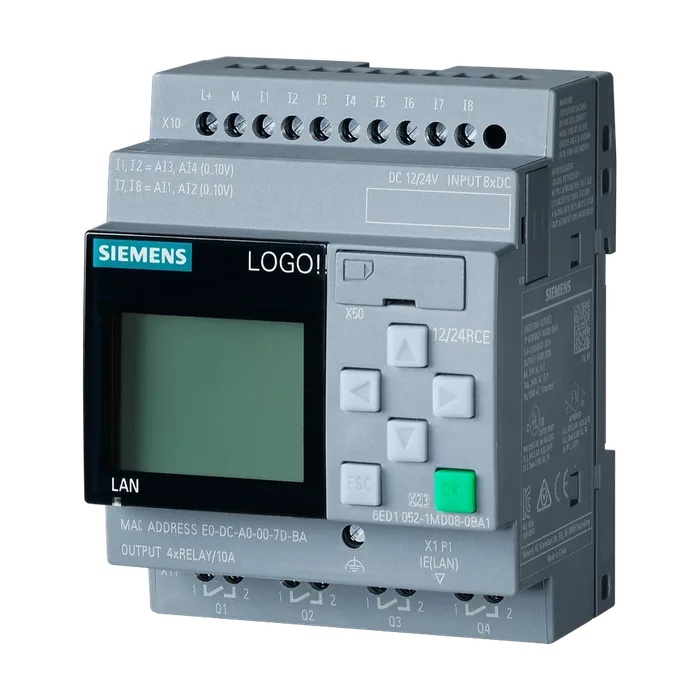

SIPLUS LOGO! 12/24RCE, рабочая температура -25 ... +60°C, запуск при -20°C, с конформным покрытием, на основе 6ED1052-1MD08-0BA1 . логический модуль с дисплеем, питание/I/O: =12/24 В/реле, 8 DI (4 AI)/4 DQ, память - 400 блоков, расширяемый модулями, Ethernet, встроенный веб-сервер, журнал данных, пользовательские веб- страницы, стандартная карта MicroSD, настройка под LOGO! Soft
По запросу
Код товара: 6AG10521MD087BA1
Доступен к заказу
01
Описание
SIPLUS LOGO! 12/24RCE, рабочая температура -25 ... +60°C, запуск при -20°C, с конформным покрытием, на основе 6ED1052-1MD08-0BA1 . логический модуль с дисплеем, питание/I/O: =12/24 В/реле, 8 DI (4 AI)/4 DQ, память - 400 блоков, расширяемый модулями, Ethernet, встроенный веб-сервер, журнал данных, пользовательские веб- страницы, стандартная карта MicroSD, настройка под LOGO! Soft
С дисплеемДа; Четкость и время реагирования дисплея может уменьшаться или увеличиваться при температурах за пределами диапазона 0 ... +55 °C. Дисплей переходит в нормальное состояние при возврате в нормальный температурный диапазон 0 ... +55 °C.
Монтажна монтажной шине 35 мм, 4 модуля в ширину
Номинальное значение (пост. ток)
12 В пост. токаДа
24 В пост. токаДа
Допустимый диапазон, нижний предел (пост. ток)10,8 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Таймеры
Число400; Макс. 400, в зависимости от функции
Запас хода480 ч
Число входов8; в том силе используется 4 аналоговых (от 0 до 10 В)
Вид выходов4; Реле
Защита от короткого замыканияНет; требуется внешняя защита предохранителем
Выходной ток
Для сигнала "1", диапазон допустимых значений для 0 - 55 ℃, макс.10 А
Релейные выходы
Коммутационная способность контактов
При индуктивной нагрузке, макс.3 А
При омической нагрузке, макс.10 А
Излучение радиопомех согласно EN 55 011
Класс граничных значений B, для применения вДа; защита от радиопомех согласно EN55011, класс граничных
Жилых районахзначений B
Маркировка CEДа
Температура окружающей среды при эксплуатации
Мин.-25 °C; = Tмин; запуск @ -20 °C
Макс.60 °C; Tmax; Tmax > +55 °C макс. нагрузка 1 A на реле или макс. нагрузка 3 A на реле и половина количества DI (не соседние точки)
При холодном запуске, мин.-20 °C; включая допустимую конденсацию/замерзание (без ввода в эксплуатацию при конденсации)
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Ширина71,5 мм
Высота90 мм
Глубина60 мм
Артикул6AG1052-1MD08-7BA1
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85371091
Вес Нетто (Кг)0,296 Кг
Вид продуктовSIPLUS модульный LOGO!
ПроизводительSiemens
Ценовая Группа470
Группа Продукта4601
Размер упаковки8,40 x 10,30 x 7,60
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS LOGO! 12/24RCE, рабочая температура -25 ... +60°C, запуск при -20°C, с конформным покрытием, на основе 6ED1052-1MD08-0BA1 . логический модуль с дисплеем, питание/I/O: =12/24 В/реле, 8 DI (4 AI)/4 DQ, память - 400 блоков, расширяемый модулями, Ethernet, встроенный веб-сервер, журнал данных, пользовательские веб-страницы, стандартная карта MicroSD, настройка под LOGO! Soft Comfort V8.3 и выше, исполнение проектов из старых версий, облачное подключение для всех базовых модулей LOGO! 8,3
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1052-1MD08-7BA1
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
