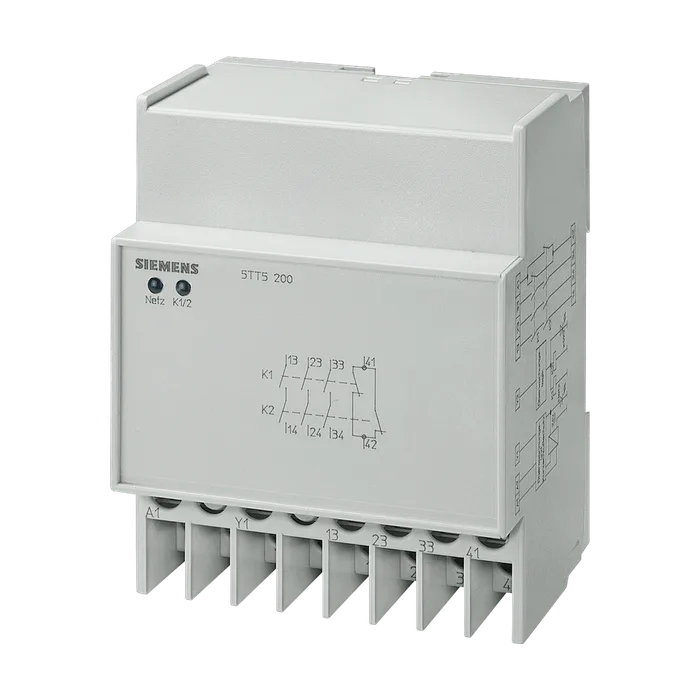

Реле аварийного отключения T55 230 В 10 А монтажная глубина 55 мм
Торговая марка изделия SENTRON
Наименование изделия Реле аварийного выключения
Исполнение изделия Монтажная глубина 55 мм
Категория изделия Базовое устройство
Исполнение входа вход обратной связи Да
Исполнение входа пусковой вход Да
Амплитуда отклонения при виброиспытаниях согласно МЭК 60068-2-6 до 55 Гц 0,35 мм
Коэффициент рабочего диапазона оперативного напряжения_1 0,8
Коммутационная износостойкость контактов при 2 А при AC-15 при 230 В 100 000
Категория согласно EN 954-1 4
Определяемые величины для применения в кондиционерах согласно МЭК 60068-1 0/55/04
Уровень эффективности защиты (PL) согласно EN ISO 13849-1 Уровень e
Частота коммутации макс. 600 1/h
Время повторной готовности 500 мс
Предел действия SIL (подсистема) согласно EN 62061 3
Выдерживаемое импульсное напряжение между контактами релейного привода 4 кВ
Контактов
Как размыкающий контакт при DC-13 24 В
Как замыкающий контакт при DC-13 24 В
Коммутационная способность по току контактов
Как размыкающий контакт при AC-15 2 А
Как размыкающий контакт при DC-13 4 А
Как замыкающий контакт при AC-15 3 А
Как замыкающий контакт при DC-13 4 А
Как переключающий контакт при AC-1 5 А
Мощность потерь [ВА]
Электромагнитной катушки в релейном приводе 3,5 ВА
Контакта в релейном приводе 0,8 ВА
Рабочая частота расчетное значение 50 Гц
Тип напряжения оперативного напряжения питания Переменный ток
Оперативное напряжение на соединительной клемме Y1 при AC/DC 24 В
Оперативное напряжение питания
При переменном токе расчетное значение 230 В
При переменном токе при 50 Гц расчетное значение мин. 184 В
При переменном токе при 50 Гц расчетное значение макс. 253 В
При переменном токе при 60 Гц расчетное значение мин. 184 В
При переменном токе при 60 Гц расчетное значение макс. 253 В
Оперативный ток на соединительной клемме Y1 при постоянном токе 45 мА
Коэффициент рабочего диапазона оперативного напряжения_2 1,1
Пригодность к использованию
Защитный выключатель Да
Контроль магнитных выключателей Нет
Контроль бесконтактных выключателей Нет
Контроль цепей аварийного отключения Да
Контроль оптоэлектронных защитных устройств Нет
Контроль позиционных выключателей Да
Контроль тактильных датчиков Нет
Контроль клапанов Нет
Функция изделия функция подавления Нет
Число соединительных клемм с винтовой головкой с крестообразным шлицем 1
Число выходов как контактный коммутационный элемент противоаварийный с мгновенным срабатыванием 4
Вид подключаемых сечений проводов 2 × 2,5 мм² (жесткий макс.) ; 1 × 0,5 мм² (гибкий, с кабельным зажимом мин.)
Исполнение разъема питания винтовой зажим
Втычной цоколь Нет
Высота 90 мм
Ширина 71 мм
Ширина отверстия контактов 1 мм
Глубина 55 мм
Вид креплений шинный монтаж Да
Необходимое расстояние между контактами релейного привода 3 мм
Масса нетто 284 г
Окружающая температура при эксплуатации
Мин. 0 °C
Макс. 50 °C Declaration of
