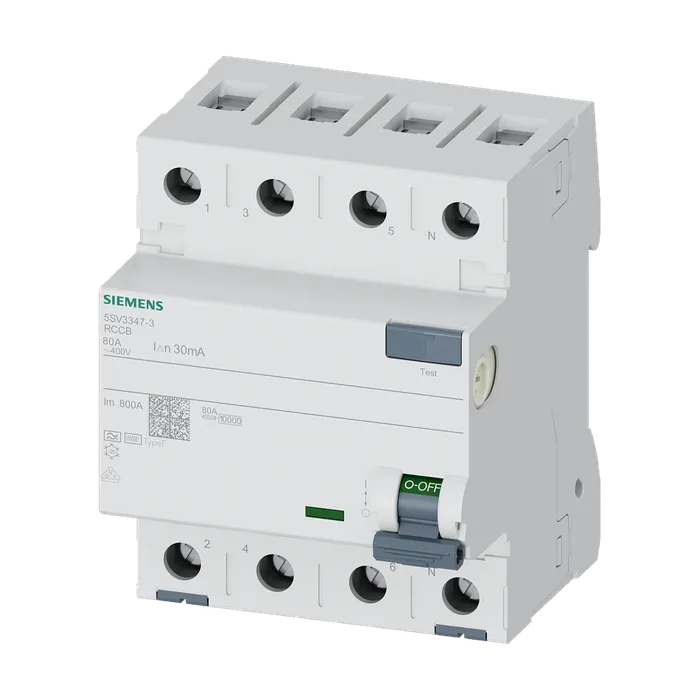

УДТ, 4-пол., тип F, с кратковр. задержкой срабатывания, In: 80 А, 30 мА, Un AC: 400 В
Торговая марка изделия SENTRON
Наименование изделия Автоматический выключатель защиты от токов повреждения
Исполнение изделия с кратковременной задержкой времени
Число полюсов 4
Типоразмер встраиваемых устройств согласно DIN 43880 1
Механический срок службы (коммутационных циклов) типичный 10 000
Ток короткого замыкания входного предохранителя макс. допустимо 100 А
Устойчивость к току короткого замыкания 10 кА
Функция коммутации с кратковременной задержкой срабатывания Да
Категория перенапряжения III
Напряжение питания для контрольного устройства мин. 195 В
Диапазон значений частоты напряжения питания 50 Гц
Диапазон значений рабочей частоты 50/60 Гц
Диапазон значений напряжения питания при переменном токе 400 В
Степень защиты IP IP20, при установке в распределительном шкафу, с подключенными проводами
Коммутационная способность по току
Согласно МЭК 61008-1 расчетное значение 0,8 кА
Мощность потерь [Вт]
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 4,1 Вт
Макс. 12,3 Вт
Характеристика изделия бессиликоновый Да
Мин. 0,75 мм²
Макс. поперечное сечение подключаемого провода 35 мм²
Многопроводной
Мин. 0,75 мм²
Макс. начальный пусковой крутящий момент при винтовом 35 мм²
Зажиме
Мин. 2,5 Н·м
Макс. 3 Н·м
Положение сетевого провода вверху или внизу
Высота 90 мм
Ширина 72 мм
Глубина 70 мм
Монтажная глубина 70 мм
Число монтажных единиц в ширину 4
Вид креплений DIN-рейка (REG)
Монтажное положение любой
Расстояние от решетки 60 мм
Масса нетто 350 г
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 45 °C
Окружающая температура при хранении
Мин. допустимый -40 °C
Макс. допустимо 75 °C
Число испытательных циклов для климатических испытаний согласно МЭК 60068-2-30 28
