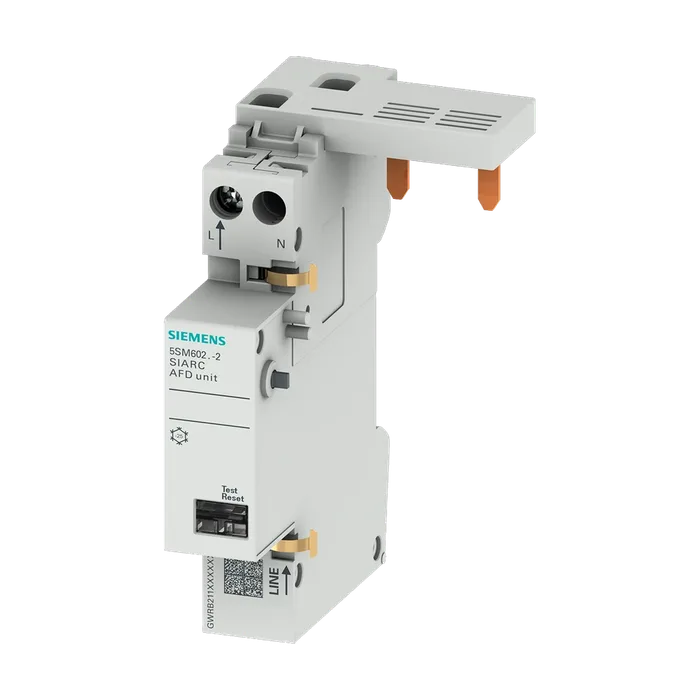

Блочный противопожарный выключатель AFDD, 1-40 A 230 В для линейный автомат защиты и ВДТ 1+N 2TE
Торговая марка изделия SENTRON
Наименование изделия Пожарный выключатель – блок
Исполнение изделия Для силовых выключателей 5SY, 5SL4 и FI/LS 5SU1
Число полюсов 2
Исполнение полюсов 1P+N
Типоразмер встраиваемых устройств согласно DIN 43880 1
Защита от прикосновения к токоведущим частям согласно EN 50274 защищено от доступа пальцами и тыльной стороной руки
Механический срок службы (коммутационных циклов) типичный 10 000
Функция коммутации с кратковременной задержкой срабатывания Нет
Категория перенапряжения III
Степень загрязнения 2
Тип напряжения рабочего напряжения Переменный ток
Напряжение питания
При переменном токе расчетное значение 230 В
Диапазон значений частоты напряжения питания 50 Гц
Степень защиты IP IP20, с подключенным защитным устройством и проводами
Характеристика изделия
Безгалогенный Да
Бессиликоновый Да
Однопроводной
Мин. 0,75 мм²
Макс. поперечное сечение подключаемого провода 16 мм²
Многопроводной
Мин. 0,75 мм²
Макс. поперечное сечение подключаемого провода 16 мм²
Тонкожильный с заделкой концов кабеля
Мин. 0,75 мм²
Макс. начальный пусковой крутящий момент при винтовом 10 мм²
Зажиме
Мин. 2 Н·м
Макс. 2,5 Н·м
Положение сетевого провода внизу
Высота 95 мм
Ширина 54 мм
Глубина 68,5 мм
Монтажная глубина 70 мм
Число монтажных единиц в ширину 1
Число монтажных единиц в ширину сменного защитного устройства 2
Вид креплений DIN-рейка (REG)
Монтажное положение любой
Масса нетто 121 г
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 45 °C
Окружающая температура при хранении
Мин. -40 °C
Макс. 75 °C
Окружающая температура при относительной атмосферной влажности 95 % 55 °C
Число испытательных циклов для климатических 28
Испытаний согласно МЭК 60068-2-30
