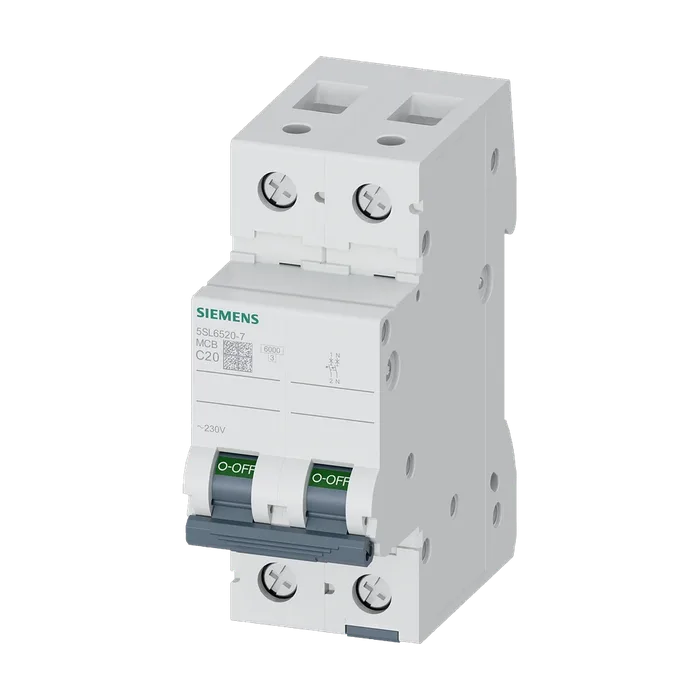

Торговая марка изделия SENTRON
Наименование изделия Модульный автоматический выключатель для защиты линий
Число полюсов 2
Исполнение полюсов 1P+N
Класс характеристики срабатывания C
Механический срок службы (коммутационных циклов) типичный 10 000
Категория перенапряжения III
Степень загрязнения 2
Тип напряжения рабочего напряжения Переменный ток
Напряжение развязки (Ui)
В однофазном режиме при переменном токе расчетное значение 250 В
Напряжение питания при переменном токе расчетное значение 230 В
Диапазон значений частоты напряжения питания 50/60 Гц
Рабочее напряжение
При постоянном токе расчетное значение макс. 72 В
Степень защиты IP IP20, с подключенными проводами
Коммутационная способность по току
Согласно EN 60898 расчетное значение 6 кА
Согласно МЭК 60947-2 расчетное значение 6 кА
Класс ограничения энергии 3
Мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 2,2 Вт
Пригодность к применению Жилые здания/объекты инфраструктуры
Характеристика изделия
Безгалогенный Да
Пломбируемый Да
Бессиликоновый Да
Однопроводной
Мин. 0,75 мм²
Макс. поперечное сечение подключаемого провода 25 мм²
Многопроводной
Мин. 0,75 мм²
Макс. поперечное сечение подключаемого провода 25 мм²
Тонкожильный с заделкой концов кабеля
Мин. 0,75 мм²
Макс. начальный пусковой крутящий момент при винтовом 25 мм²
Зажиме
Мин. 2,5 Н·м
Макс. 3 Н·м
Высота 90 мм
Ширина 36 мм
Глубина 76 мм
Монтажная глубина 70 мм
Число монтажных единиц в ширину 2
Монтажное положение любой
Масса нетто 185 г
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 45 °C
Окружающая температура при хранении
Мин. -40 °C
Макс. 75 °C Declaration of Conformity
