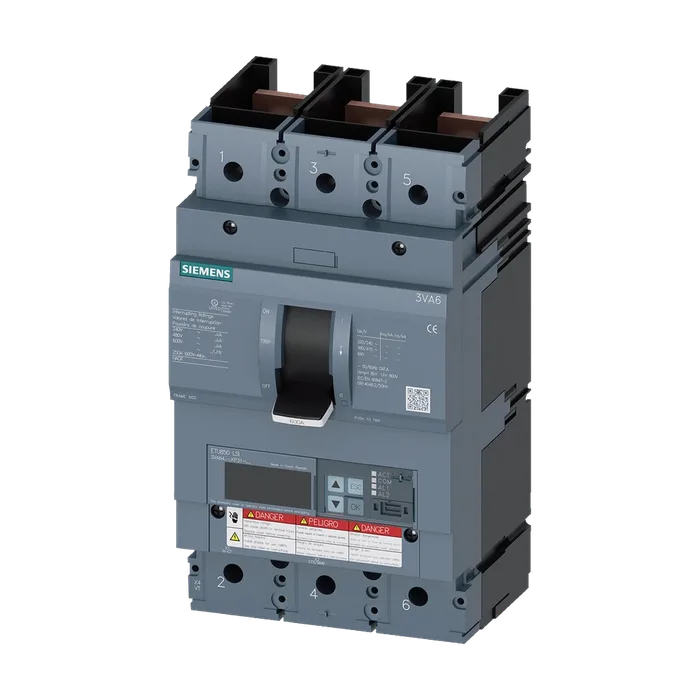

Авт. выключатель 3VA6 UL типоразмер 600 класс коммутационной способности C 100 кA @ 480 В 3-пол., защита оборудования ETU850, LSI, In = 600 А защита от перегрузки Ir = 240...600 А защита от коротких замыканий Isd = 0,6...9 x In, Ii = 1,5...9 x In защита нейтрали опционально: внешний трансфoрматор тока, до 160% без выводов
390 404 ₽С НДС
Код товара: 3VA64607KP310AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA6 UL типоразмер 600 класс коммутационной способности C 100 кA @ 480 В 3-пол., защита оборудования ETU850, LSI, In = 600 А защита от перегрузки Ir = 240...600 А защита от коротких замыканий Isd = 0,6...9 x In, Ii = 1,5...9 x In защита нейтрали опционально: внешний трансфoрматор тока, до 160% без выводов
Торговая марка изделияSENTRON
Наименование изделияКомпактный авт. выключатель
Наименование изделия / согласно файлу ULCLAE
Исполнение изделияЗащита установок
Исполнение выключателя нагрузки / согласно UL 489 / автоматический выключатель для систем нагрева, кондиционирования воздуха и охлаждения (тип HACR)Да
Исполнение расцепителя макс. токаETU850
Функция защиты расцепителя макс. токаLSI
Число полюсов3
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.151 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс50,33 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В4 000
Коммутационная износостойкость / при AC-1 / при 690 В3 500
Коммутационная износостойкость / при 480 В4 000
Коммутационная износостойкость / при 600 В3 500
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиДа
Функция изделия
Функция связиДа
Прочие измерительные функцииДа
Масса нетто ME5.3 кг
Маркировка / согласно UL 489 / выключатель 100% номиналаНет
Рабочий ток
При 40 °C600 А
При 45 °C600 А
При 50 °C570 А
При 55 °C540 А
При 60 °C510 А
При 65 °C480 А
При 70 °C450 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приC
Коротком замыкании (Icu)
При 240 В150 кА
При 415 В110 кА
При 690 В ном. рабочая отключающая способность при коротком6 кА
Замыкании (Ics)
При 240 В150 кА
При 415 В110 кА
При 690 В включающая способность при коротком замыкании6 кА
(Icm)
При 240 В330 кА
При 415 В242 кА
При 690 В9 кА
Отключающая способность по току
При 240 В200 кА
При 480 В100 кА
При 600 В35 кА
Расцепителя типа L / при характеристике I2t
Мин.240 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при600 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Isd) /15 s
Расцепителя типа S / при характеристике I0t
Мин.360 А
Макс. регулируемый порог срабатывания тока уставки (Isd) /5 400 А
Расцепителя типа S / при характеристике I2t
Мин.360 А
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при5 400 А
Характеристике I0t
Мин.0,05 s
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при0,5 s
Характеристике I2t
Мин.0,05 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /0,5 s
При расцеплении типа I
Мин.900 А
Макс. регулируемое абсолютное значение ном. тока (InN) /5 400 А
При расцеплении типа N
Мин.0,2 А
Макс.1,6 А
Регулируемое время задержки / расцепителя типа S / при характеристике I2t регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного0,5 s
Действия
Мин.900 А
Макс.5 400 А
Исполнение защиты нейтрального проводаС регулировкой OFF; от 20 % до 160 %
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]9,76 in
Высота248 мм
Ширина [дюймов]5,43 in
Ширина138 мм
Глубина [дюймов]4,33 in
Глубина110 мм
Расположение разъема питания / для главной цепиБез подсоединения
Исполнение разъема питания / для главной цепибез
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Сертификат соответствия / как допуск для судоходства (не для военных кораблей) / Supplement SBДа
Артикул3VA6460-7KP31-0AA0
Каталог IDLV10
Код группыP360
Товарный код85362090
Вес Нетто (Кг)5,300 Кг
Вид продуктов3VA Molded Case Circuit Breakers up to 2000 A, UL / IEC
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5383
Размер упаковки165,00 x 265,00 x 170,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA6 UL frame 600 breaking capacity class C 100kA @ 480V 3-pole, line protection ETU850, LSI, In=600A overload protection ir=240A ...600A short circuit protection Isd=0,6..10x In, iI=1,5..10x In neutral protection optional with ext. ct,upto 160% w/o connection
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA6460-7KP31-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
