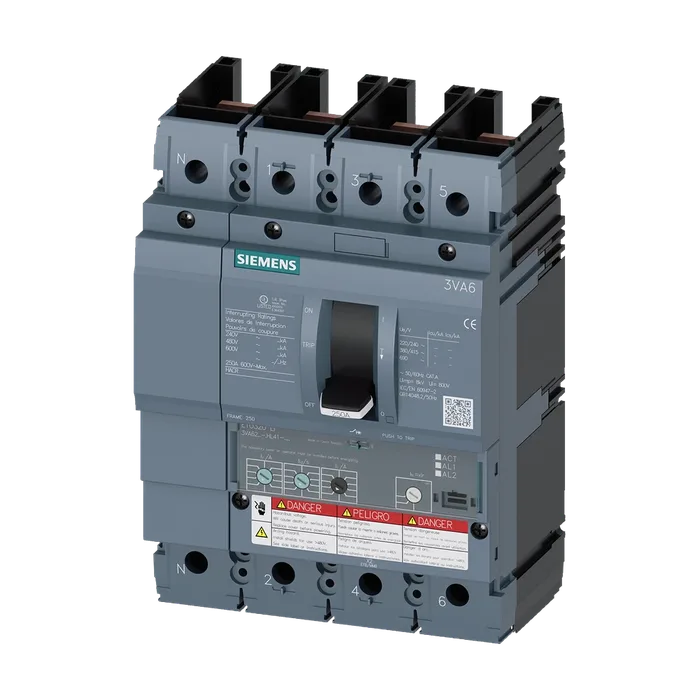

Авт. выключатель 3VA6 UL типоразмер 250 класс коммутационной способности M 35 кA @ 480 В 4-пол., защита оборудования ETU320, LI, In = 250 А защита от перегрузки Ir = 100...250 А защита от коротких замыканий Ii = 1,5...10 x In защита нейтрали регулируемая (ВЫКЛ., 50%, 100%) без выводов авт. выключатель 3VA6 UL типоразмер 250
272 603 ₽С НДС
Код товара: 3VA62255HL410BB0
Доступен к заказу
01
Описание
Авт. выключатель 3VA6 UL типоразмер 250 класс коммутационной способности M 35 кA @ 480 В 4-пол., защита оборудования ETU320, LI, In = 250 А защита от перегрузки Ir = 100...250 А защита от коротких замыканий Ii = 1,5...10 x In защита нейтрали регулируемая (ВЫКЛ., 50%, 100%) без выводов авт. выключатель 3VA6 UL типоразмер 250
Торговая марка изделияSENTRON
Наименование изделияКомпактный авт. выключатель
Наименование изделия / согласно файлу ULMFAE
Исполнение изделияЗащита установок
Исполнение выключателя нагрузки / согласно UL 489 / автоматический выключатель для систем нагрева, кондиционирования воздуха и охлаждения (тип HACR)Да
Исполнение расцепителя макс. токаETU320
Функция защиты расцепителя макс. токаLI
Число полюсов4
Исполнение вспомогательного выключателя2 доп. контакта HP
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.42 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс14 Вт
Механический срок службы (коммутационных циклов) / типичный25 000
Коммутационная износостойкость / при AC-1 / при 380/415 В12 000
Коммутационная износостойкость / при AC-1 / при 690 В8 400
Коммутационная износостойкость / при 480 В12 000
Коммутационная износостойкость / при 600 В8 400
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME2.9 кг
Маркировка / согласно UL 489 / выключатель 100% номиналаНет
Рабочий ток
При 55 °C241 А
При 60 °C232 А
При 65 °C222 А
При 70 °C213 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приM
Коротком замыкании (Icu)
При 240 В85 кА
При 415 В55 кА
При 690 В ном. рабочая отключающая способность при коротком3 кА
Замыкании (Ics)
При 240 В85 кА
При 415 В55 кА
При 690 В включающая способность при коротком замыкании3 кА
(Icm)
При 240 В187 кА
При 415 В121 кА
При 690 В4,5 кА
Отключающая способность по току
При 240 В100 кА
При 480 В35 кА
При 600 Y/347 В18 кА
При 600 В18 кА
Характеристике I2t
Мин.0,5 s
Макс. регулируемое абсолютное значение ном. тока (InN) /13 s
При расцеплении типа N
Макс.1 А
Исполнение защиты нейтрального проводаС регулировкой OFF; 50%; 100%
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияДа
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]7,8 in
Высота198 мм
Ширина [дюймов]5,51 in
Ширина140 мм
Глубина [дюймов]3,39 in
Глубина86 мм
Расположение разъема питания / для главной цепиБез подсоединения
Исполнение разъема питания / для главной цепибез
Число переключающих контактов / для вспомогательных контактов2
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Сертификат соответствия / как допуск для судоходства (не для военных кораблей) / Supplement SBДа
General Product
Артикул3VA6225-5HL41-0BB0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)2,900 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5383
Размер упаковки184,00 x 242,00 x 159,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA6 UL frame 250 breaking capacity class M 35kA @ 480V 4-pole, line protection ETU320, li, In=250A overload protection Ir=100A ...250A short circuit protection iI=1,5...10 x In neutral protection adjustable(off,50%, 100%) w/o connection Автоматический выключатель 3VA6 ul frame 250 breaking capacity class M 35kA @ 480V 4-pole, line protection ETU320, li, In=250A overload protection ir=100A
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA6225-5HL41-0BB0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
