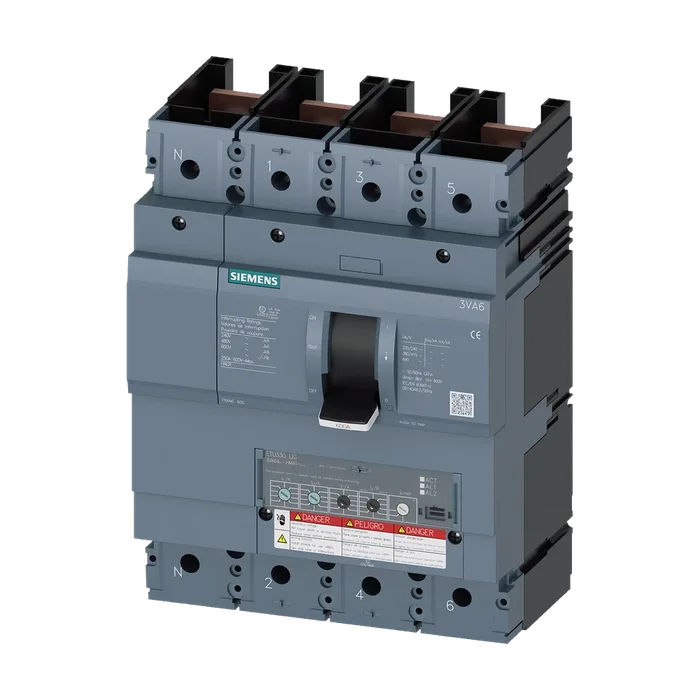

Авт. выключатель 3VA6 UL типоразмер 600 класс коммутационной способности M 35 кA @ 480 В 4-пол., защита оборудования ETU330, LIG, In = 600 А защита от перегрузки Ir = 240...600 А защита от коротких замыканий Ii = 1,5...9 x In защита нейтрали регулируемая (ВЫКЛ., 50%, 100%) защита от замыканий на землю Ig = 0,2...1 x In = tg = 0,1/0,3 с без выводов
348 871,66 ₽С НДС
Код товара: 3VA64605HM410AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA6 UL типоразмер 600 класс коммутационной способности M 35 кA @ 480 В 4-пол., защита оборудования ETU330, LIG, In = 600 А защита от перегрузки Ir = 240...600 А защита от коротких замыканий Ii = 1,5...9 x In защита нейтрали регулируемая (ВЫКЛ., 50%, 100%) защита от замыканий на землю Ig = 0,2...1 x In = tg = 0,1/0,3 с без выводов
Торговая марка изделияSENTRON
Наименование изделияКомпактный авт. выключатель
Наименование изделия / согласно файлу ULMLAE
Исполнение изделияЗащита установок
Исполнение выключателя нагрузки / согласно UL 489 / автоматический выключатель для систем нагрева, кондиционирования воздуха и охлаждения (тип HACR)Да
Исполнение расцепителя макс. токаETU330
Функция защиты расцепителя макс. токаLIG
Число полюсов4
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.151 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс50,33 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В4 000
Коммутационная износостойкость / при AC-1 / при 690 В3 500
Коммутационная износостойкость / при 480 В4 000
Коммутационная износостойкость / при 600 В3 500
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюОбразование суммарного тока L + N - проводник
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME6.9 кг
Маркировка / согласно UL 489 / выключатель 100% номиналаНет
Рабочий ток
При 40 °C600 А
При 45 °C600 А
При 50 °C593 А
При 55 °C575 А
При 60 °C557 А
При 65 °C538 А
При 70 °C520 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приM
Коротком замыкании (Icu)
При 240 В85 кА
При 415 В55 кА
При 690 В ном. рабочая отключающая способность при коротком6 кА
Замыкании (Ics)
При 240 В85 кА
При 415 В55 кА
При 690 В включающая способность при коротком замыкании6 кА
(Icm)
При 240 В187 кА
При 415 В121 кА
При 690 В9 кА
Отключающая способность по току
При 240 В100 кА
При 480 В35 кА
При 600 В18 кА
Расцепителя типа L / при характеристике I2t
Мин.250 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при600 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /17 s
При расцеплении типа I
Мин.900 А
Макс. регулируемый порог срабатывания по току / при5 400 А
Расцеплении типа G / при стандартной характеристике
Исходное значение120 А
Конечное значение регулируемое время задержки при достижении порога срабатывания (tg) / при расцеплении типа G / при600 А
Характеристике I0t
Мин.0,1 s
Макс. регулируемое абсолютное значение ном. тока (InN) /0,3 s
При расцеплении типа N
Мин.300 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного600 А
Действия
Мин.900 А
Макс.5 400 А
Исполнение защиты нейтрального проводаС регулировкой OFF; 50%; 100%
Функция изделия / защита от замыканий на землю суммарное время отключения / при расцеплении типаДа
G / при стандартной характеристике
Исходное значение0,1 s
Конечное значение0,3 s
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]9,76 in
Высота248 мм
Ширина [дюймов]7,24 in
Ширина184 мм
Глубина [дюймов]4,33 in
Глубина110 мм
Расположение разъема питания / для главной цепиБез подсоединения
Исполнение разъема питания / для главной цепибез
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Сертификат соответствия / как допуск для судоходства (не для военных кораблей) / Supplement SBДа
Артикул3VA6460-5HM41-0AA0
Каталог IDLV10
Код группыP360
Товарный код85362090
Вес Нетто (Кг)6,900 Кг
Вид продуктов3VA Molded Case Circuit Breakers up to 2000 A, UL / IEC
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5383
Размер упаковки210,00 x 265,00 x 170,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA6 UL frame 600 breaking capacity class M 35kA @ 480V 4-pole, line protection ETU330, LIG, In=600A overload protection ir=240A ...600A short circuit protection iI=1,5...10 x In neutral protection adjustable(off,50%, 100%) ground-fault-protection ig=0,2... 1 x In, tg=0,1/0,3s w/o connection
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA6460-5HM41-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
