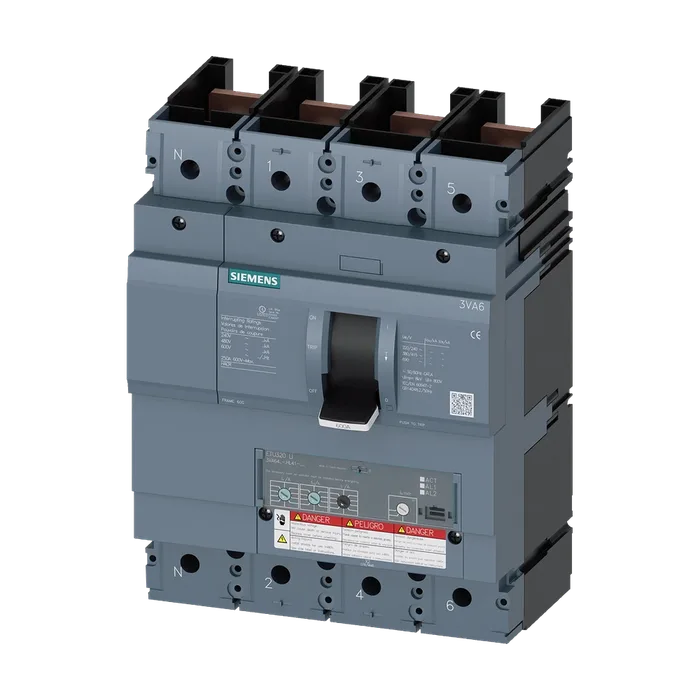

Авт. выключатель 3VA6 UL типоразмер 600 класс коммутационной способности L 150 кA @ 480 В 4-пол., защита оборудования ETU320, LI, In = 400 А защита от перегрузки Ir = 160...400 А защита от коротких замыканий Ii = 1,5...12 x In защита нейтрали регулируемая (ВЫКЛ., 50%, 100%) без выводов
447 794,15 ₽С НДС
Код товара: 3VA64408HL410AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA6 UL типоразмер 600 класс коммутационной способности L 150 кA @ 480 В 4-пол., защита оборудования ETU320, LI, In = 400 А защита от перегрузки Ir = 160...400 А защита от коротких замыканий Ii = 1,5...12 x In защита нейтрали регулируемая (ВЫКЛ., 50%, 100%) без выводов
Торговая марка изделияSENTRON
Наименование изделияКомпактный авт. выключатель
Наименование изделия / согласно файлу ULLLAE
Исполнение изделияЗащита установок
Исполнение выключателя нагрузки / согласно UL 489 / автоматический выключатель для систем нагрева, кондиционирования воздуха и охлаждения (тип HACR)Да
Исполнение расцепителя макс. токаETU320
Функция защиты расцепителя макс. токаLI
Число полюсов4
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.70 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс23,33 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В4 000
Коммутационная износостойкость / при AC-1 / при 690 В3 500
Коммутационная износостойкость / при 480 В4 000
Коммутационная износостойкость / при 600 В3 500
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME6.9 кг
Маркировка / согласно UL 489 / выключатель 100% номиналаНет
Рабочий ток
При 40 °C400 А
При 45 °C400 А
При 50 °C400 А
При 55 °C400 А
При 60 °C400 А
При 65 °C400 А
При 70 °C400 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приД
Коротком замыкании (Icu)
При 240 В200 кА
При 415 В150 кА
При 690 В ном. рабочая отключающая способность при коротком6 кА
Замыкании (Ics)
При 240 В200 кА
При 415 В150 кА
При 690 В включающая способность при коротком замыкании6 кА
(Icm)
При 240 В440 кА
При 415 В330 кА
При 690 В9 кА
Отключающая способность по току
При 240 В200 кА
При 480 В150 кА
При 600 В50 кА
Расцепителя типа L / при характеристике I2t
Мин.150 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при400 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /17 s
При расцеплении типа I
Мин.600 А
Макс. регулируемое абсолютное значение ном. тока (InN) /4 800 А
При расцеплении типа N
Мин.200 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного400 А
Действия
Мин.600 А
Макс.4 800 А
Исполнение защиты нейтрального проводаС регулировкой OFF; 50%; 100%
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]9,76 in
Высота248 мм
Ширина [дюймов]7,24 in
Ширина184 мм
Глубина [дюймов]4,33 in
Глубина110 мм
Расположение разъема питания / для главной цепиБез подсоединения
Исполнение разъема питания / для главной цепибез
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Сертификат соответствия / как допуск для судоходства (не для военных кораблей) / Supplement SBДа
Артикул3VA6440-8HL41-0AA0
Каталог IDLV10
Код группыP360
Товарный код85362090
Вес Нетто (Кг)6,900 Кг
Вид продуктов3VA Molded Case Circuit Breakers up to 2000 A, UL / IEC
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5383
Размер упаковки210,00 x 265,00 x 170,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA6 UL frame 600 breaking capacity class L 150kA @ 480V 4-pole, line protection ETU320, li, In=400A overload protection ir=160A ...400A short circuit protection iI=1,5...12 x In neutral protection adjustable(off,50%, 100%) w/o connection
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA6440-8HL41-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
