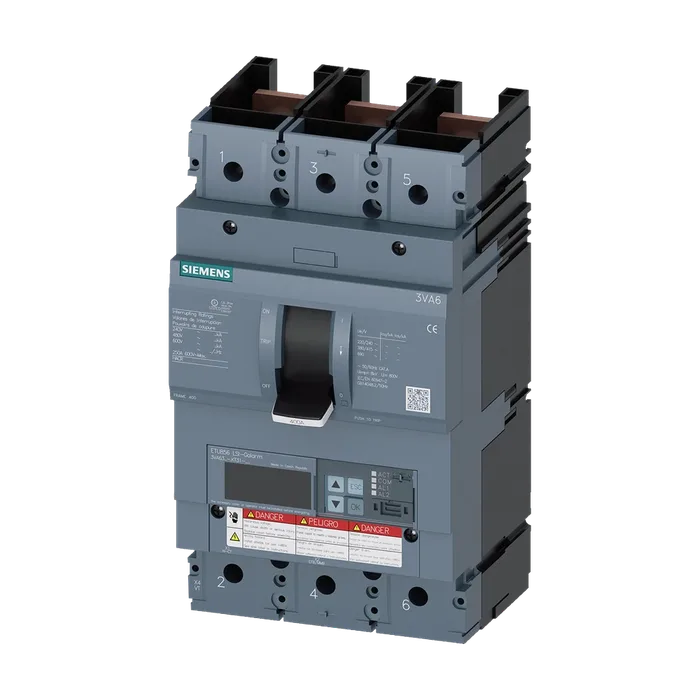

Авт. выключатель 3VA6 UL типоразмер 400 класс коммутационной способности M 35 кA @ 480 В 3-пол., защита оборудования ETU856, LSI, In = 250 А защита от перегрузки Ir = 100...250 А защита от коротких замыканий Isd = 0,6...10 x In, Ii = 1,5...12 x In защита нейтрали опционально: внешний трансфoрматор тока, до 160% сигнал тревоги при замыканиях на землю оповещение через EFB300 или COM без
269 582,65 ₽С НДС
Код товара: 3VA63255KT310AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA6 UL типоразмер 400 класс коммутационной способности M 35 кA @ 480 В 3-пол., защита оборудования ETU856, LSI, In = 250 А защита от перегрузки Ir = 100...250 А защита от коротких замыканий Isd = 0,6...10 x In, Ii = 1,5...12 x In защита нейтрали опционально: внешний трансфoрматор тока, до 160% сигнал тревоги при замыканиях на землю оповещение через EFB300 или COM без
Торговая марка изделияSENTRON
Наименование изделияКомпактный авт. выключатель
Наименование изделия / согласно файлу ULMJAE
Исполнение изделияЗащита установок
Исполнение выключателя нагрузки / согласно UL 489 / автоматический выключатель для систем нагрева, кондиционирования воздуха и охлаждения (тип HACR)Да
Исполнение расцепителя макс. токаETU856
Число полюсов3
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.27 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс9 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В6 000
Коммутационная износостойкость / при AC-1 / при 690 В4 200
Коммутационная износостойкость / при 480 В6 000
Коммутационная износостойкость / при 600 В4 200
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиДа
Исполнение контроля замыканий на землюОбразование суммарного тока L-проводник
Функция изделия
Функция связиДа
Прочие измерительные функцииДа
Масса нетто ME5.3 кг
Маркировка / согласно UL 489 / выключатель 100% номиналаНет
Рабочий ток
При 40 °C250 А
При 45 °C250 А
При 50 °C250 А
При 55 °C250 А
При 60 °C250 А
При 65 °C250 А
При 70 °C250 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приM
Коротком замыкании (Icu)
При 240 В85 кА
При 415 В55 кА
При 690 В ном. рабочая отключающая способность при коротком5 кА
Замыкании (Ics)
При 240 В85 кА
При 415 В55 кА
При 690 В включающая способность при коротком замыкании5 кА
(Icm)
При 240 В187 кА
При 415 В121 кА
При 690 В7,5 кА
Отключающая способность по току
При 240 В100 кА
При 480 В35 кА
При 600 В18 кА
Расцепителя типа L / при характеристике I2t
Мин.100 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при250 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Isd) /25 s
Расцепителя типа S / при характеристике I0t
Мин.150 А
Макс. регулируемый порог срабатывания тока уставки (Isd) /2 500 А
Расцепителя типа S / при характеристике I2t
Мин.150 А
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при2 500 А
Характеристике I0t
Мин.0,05 s
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при0,5 s
Характеристике I2t
Мин.0,05 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /0,5 s
При расцеплении типа I
Мин.375 А
Макс. регулируемый порог срабатывания по току / при3 000 А
Расцеплении типа G / при стандартной характеристике
Исходное значение50 А
Конечное значение регулируемое время задержки при достижении порога срабатывания (tg) / при расцеплении типа G / при250 А
Характеристике I0t
Мин.0,05 s
Макс. регулируемый порог срабатывания тока уставки (Ig) / при расцеплении типа G / при характеристике I2t0,8 s
Мин.50 А
Макс. регулируемое время задержки при достижении порога срабатывания (tg) / при расцеплении типа G / при250 А
Характеристике I2t
Мин.0,05 s
Макс. регулируемое абсолютное значение ном. тока (InN) /0,8 s
При расцеплении типа N
Мин.0 А
Макс.0 А
Регулируемое время задержки / расцепителя типа S / при характеристике I2t регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного0,5 s
Действия
Мин.375 А
Макс.3 000 А
Исполнение защиты нейтрального проводаС регулировкой OFF; от 20 % до 160 %
Функция изделия / защита от замыканий на землю суммарное время отключения / при расцеплении типаДа
G / при стандартной характеристике
Исходное значение0,05 s
Конечное значение0,8 s
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]9,76 in
Высота248 мм
Ширина [дюймов]5,43 in
Ширина138 мм
Глубина [дюймов]4,33 in
Глубина110 мм
Расположение разъема питания / для главной цепиБез подсоединения
Исполнение разъема питания / для главной цепибез
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Сертификат соответствия / как допуск для судоходства (не для военных кораблей) / Supplement SBДа
Артикул3VA6325-5KT31-0AA0
Каталог IDLV10
Код группыP360
Товарный код85362090
Вес Нетто (Кг)5,300 Кг
Вид продуктов3VA Molded Case Circuit Breakers up to 2000 A, UL / IEC
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5383
Размер упаковки165,00 x 265,00 x 170,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA6 UL frame 400 breaking capacity class M 35kA @ 480V 3-pole, line protection ETU856, LSI, In=250A overload protection ir=100A ...250A short circuit protection Isd=0,6..10x In, iI=1,5..12x In neutral protection optional with ext. ct,upto 160% ground fault alarm only alarmvia EFB300 o. com w/o connection
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA6325-5KT31-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
