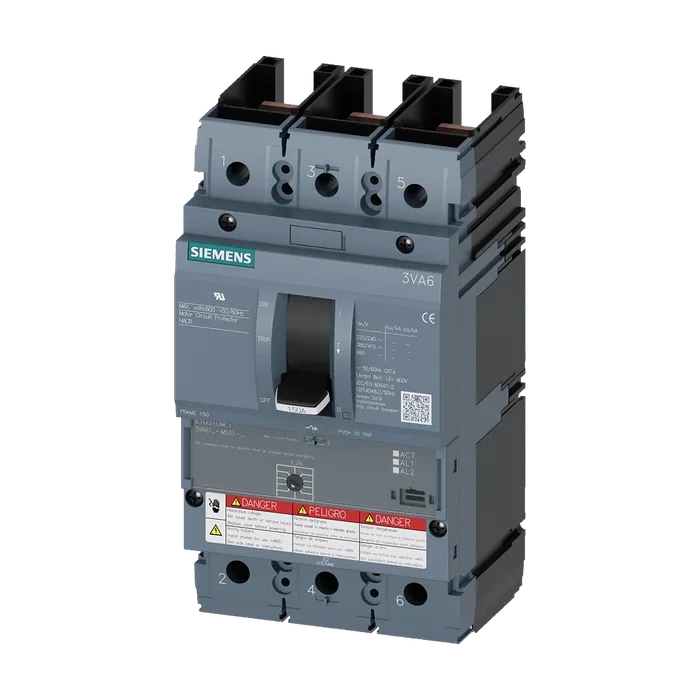

Авт. выключатель 3VA6 UL типоразмер 150 3-пол., защита пусковых устройств ETU310M, I, In = 90 А без защиты от перегрузки защита от коротких замыканий Ii = 3...15 x In без выводов
58 673,87 ₽С НДС
Код товара: 3VA61901MS310AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA6 UL типоразмер 150 3-пол., защита пусковых устройств ETU310M, I, In = 90 А без защиты от перегрузки защита от коротких замыканий Ii = 3...15 x In без выводов
Торговая марка изделияSENTRON
Наименование изделияКомпактный авт. выключатель
Наименование изделия / согласно файлу ULCDAR
Исполнение изделияЗащита пускателей
Исполнение выключателя нагрузки / согласно UL 489 / автоматический выключатель для систем нагрева, кондиционирования воздуха и охлаждения (тип HACR)Да
Исполнение расцепителя макс. токаETU310M
Функция защиты расцепителя макс. токаI
Число полюсов3
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.12,2 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс4,07 Вт
Механический срок службы (коммутационных циклов) / типичный25 000
Коммутационная износостойкость / при AC-1 / при 380/415 В14 000
Коммутационная износостойкость / при AC-1 / при 690 В9 800
Коммутационная износостойкость / при 480 В14 000
Коммутационная износостойкость / при 600 В9 800
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME2.5 кг
Маркировка / согласно UL 489 / выключатель 100% номиналаНет
Рабочий ток
При 40 °C90 А
При 45 °C90 А
При 50 °C90 А
При 55 °C90 А
При 60 °C90 А
При 65 °C90 А
При 70 °C90 А
Коротком замыкании (Icu)
При 240 В150 кА
При 415 В110 кА
При 690 В ном. рабочая отключающая способность при коротком2,5 кА
Замыкании (Ics)
При 240 В150 кА
При 415 В110 кА
При 690 В2,5 кА
При расцеплении типа I
Мин.270 А
Макс. регулируемое абсолютное значение ном. тока (InN) /1 350 А
При расцеплении типа N
Мин.0 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного0 А
Действия
Мин.270 А
Макс.1 350 А
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]7,8 in
Высота198 мм
Ширина [дюймов]4,13 in
Ширина105 мм
Глубина [дюймов]3,39 in
Глубина86 мм
Расположение разъема питания / для главной цепиБез подсоединения
Исполнение разъема питания / для главной цепибез
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Сертификат соответствия / как допуск для судоходства (не для военных кораблей) / Supplement SBДа
Артикул3VA6190-1MS31-0AA0
Каталог IDLV10
Код группыP360
Товарный код85362090
Вес Нетто (Кг)2,500 Кг
Вид продуктов3VA Molded Case Circuit Breakers up to 2000 A, UL / IEC
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5383
Размер упаковки134,00 x 200,00 x 145,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA6 UL frame 150 3-pole,motor starter protection ETU310M, I, In=90A without overload protection short circuit protection iI=3...15 x In w/o connection
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA6190-1MS31-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
