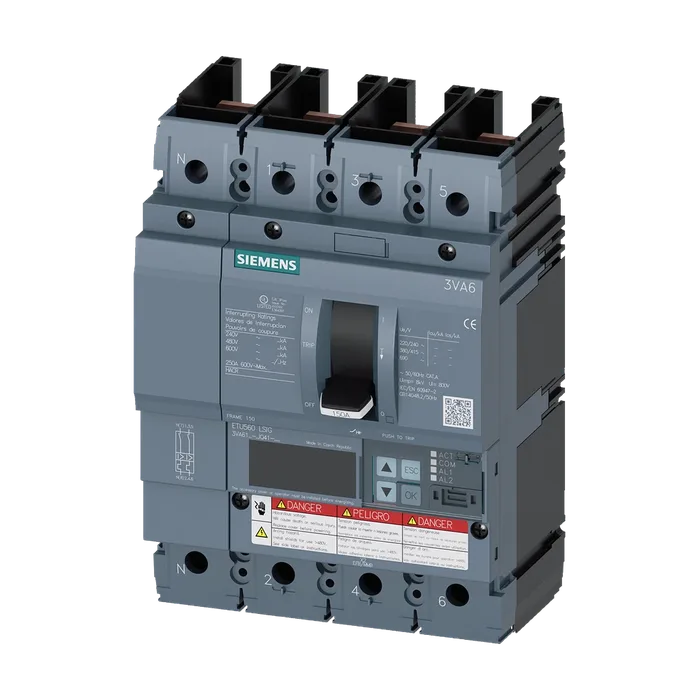

Авт. выключатель 3VA6 UL типоразм. 150 класс коммутационной способности M 35 кA @ 480 В 4-пол., защита оборудования ETU560, LSIG, In = 40 А защита от перегрузки Ir = 16...40 А защита от коротких замыканий Isd = 0,6...10 x In, Ii = 1,5...12 x In защита нейтрали регулируемая (ВЫКЛ., до 160%) защита от замыканий на землю Ig = 0,375...1 x In = tg = 0,05-0,8 с без выводов
по запросуС НДС
Код товара: 3VA61405JQ410AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA6 UL типоразм. 150 класс коммутационной способности M 35 кA @ 480 В 4-пол., защита оборудования ETU560, LSIG, In = 40 А защита от перегрузки Ir = 16...40 А защита от коротких замыканий Isd = 0,6...10 x In, Ii = 1,5...12 x In защита нейтрали регулируемая (ВЫКЛ., до 160%) защита от замыканий на землю Ig = 0,375...1 x In = tg = 0,05-0,8 с без выводов
Торговая марка изделияSENTRON
Наименование изделияКомпактный авт. выключатель
Наименование изделия / согласно файлу ULMDAE
Исполнение изделияЗащита установок
Исполнение выключателя нагрузки / согласно UL 489 / автоматический выключатель для систем нагрева, кондиционирования воздуха и охлаждения (тип HACR)Да
Исполнение расцепителя макс. токаETU560
Функция защиты расцепителя макс. токаLSIG
Число полюсов4
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.2,4 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс0,8 Вт
Механический срок службы (коммутационных циклов) / типичный25 000
Коммутационная износостойкость / при AC-1 / при 380/415 В14 000
Коммутационная износостойкость / при AC-1 / при 690 В9 800
Коммутационная износостойкость / при 480 В14 000
Коммутационная износостойкость / при 600 В9 800
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюОбразование суммарного тока L + N - проводник
Функция изделия
Функция связиДа
Прочие измерительные функцииНет
Масса нетто ME3.2 кг
Маркировка / согласно UL 489 / выключатель 100% номиналаНет
Рабочий ток
При 40 °C40 А
При 45 °C40 А
При 50 °C40 А
При 55 °C40 А
При 60 °C40 А
При 65 °C40 А
При 70 °C40 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приM
Коротком замыкании (Icu)
При 240 В85 кА
При 415 В55 кА
При 690 В ном. рабочая отключающая способность при коротком2,5 кА
Замыкании (Ics)
При 240 В85 кА
При 415 В55 кА
При 690 В включающая способность при коротком замыкании2,5 кА
(Icm)
При 240 В187 кА
При 415 В121 кА
При 690 В3,8 кА
Отключающая способность по току
При 240 В100 кА
При 480 В35 кА
При 600 В18 кА
Расцепителя типа L / при характеристике I2t
Мин.16 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при40 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Isd) /25 s
Расцепителя типа S / при характеристике I0t
Мин.24 А
Макс. регулируемый порог срабатывания тока уставки (Isd) /400 А
Расцепителя типа S / при характеристике I2t
Мин.24 А
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при400 А
Характеристике I0t
Мин.0,05 s
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при0,5 s
Характеристике I2t
Мин.0,05 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /0,5 s
При расцеплении типа I
Мин.60 А
Макс. регулируемый порог срабатывания по току / при480 А
Расцеплении типа G / при стандартной характеристике
Исходное значение15 А
Конечное значение регулируемое время задержки при достижении порога срабатывания (tg) / при расцеплении типа G / при40 А
Характеристике I0t
Мин.0,05 s
Макс.0,8 s
При расцеплении типа G / при характеристике I2t
Мин.15 А
Макс. регулируемое время задержки при достижении порога срабатывания (tg) / при расцеплении типа G / при40 А
Характеристике I2t
Мин.0,05 s
Макс. регулируемое абсолютное значение ном. тока (InN) /0,8 s
При расцеплении типа N
Мин.15 А
Макс.64 А
Регулируемое время задержки / расцепителя типа S / при характеристике I2t регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного0,5 s
Действия
Мин.60 А
Макс.480 А
Исполнение защиты нейтрального проводарегулировка ВЫКЛ.; 40 - 160%
Функция изделия / защита от замыканий на землю суммарное время отключения / при расцеплении типаДа
G / при стандартной характеристике
Исходное значение0,05 s
Конечное значение0,8 s
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]7,8 in
Высота198 мм
Ширина [дюймов]5,51 in
Ширина140 мм
Глубина [дюймов]3,39 in
Глубина86 мм
Расположение разъема питания / для главной цепиБез подсоединения
Исполнение разъема питания / для главной цепибез
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Сертификат соответствия / как допуск для судоходства (не для военных кораблей) / Supplement SBДа
Артикул3VA6140-5JQ41-0AA0
Каталог IDLV10
Код группыP360
Товарный код85362010
Вес Нетто (Кг)3,200 Кг
Вид продуктов3VA Molded Case Circuit Breakers up to 2000 A, UL / IEC
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5383
Размер упаковки169,00 x 200,00 x 145,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA6 UL frame 150 breaking capacity class M 35kA @ 480V 4-pole, line protection ETU560, LSIG, In=40A overload protection ir=16A ...40A short circuit protection Isd=0,6.. 10x In, iI=1,5..12x In neutral protection adjustable (off, upto 160%) ground-fault-protection ig=0,375...1x In, tg=0,05-0,8s w/o connection
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA6140-5JQ41-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
