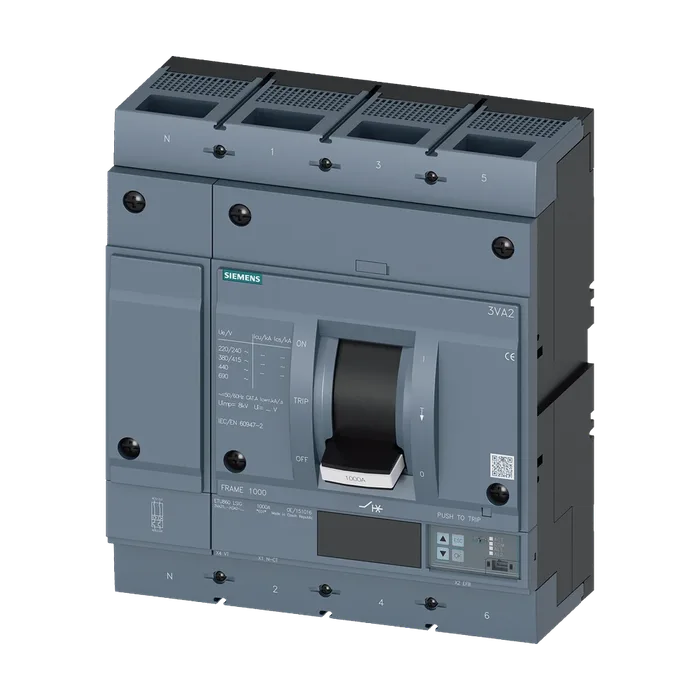

Авт. выключатель 3VA2 IEC типоразм. 1000 класс коммутационной способности M Icu = 55 кA @ 415 В 4-пол., защита оборудования ETU860, LSIG, In = 1000 A защита от перегрузки Ir = 400...1000 А защита от коротких замыканий Isd = 0,6...10 x In, Ii = 1,5...10 x In защита нейтрали регулируемая (ВЫКЛ., до 100%) защита от замыканий на землю, отключаемая Ig = 0,2...1 x In = tg = 0,05-0,8 с
538 337,93 ₽С НДС
Код товара: 3VA25105KQ420AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразм. 1000 класс коммутационной способности M Icu = 55 кA @ 415 В 4-пол., защита оборудования ETU860, LSIG, In = 1000 A защита от перегрузки Ir = 400...1000 А защита от коротких замыканий Isd = 0,6...10 x In, Ii = 1,5...10 x In защита нейтрали регулируемая (ВЫКЛ., до 100%) защита от замыканий на землю, отключаемая Ig = 0,2...1 x In = tg = 0,05-0,8 с
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаETU860
Функция защиты расцепителя макс. токаLSIG
Число полюсов4
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.330 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс110 Вт
Механический срок службы (коммутационных циклов) / типичный10 000
Коммутационная износостойкость / при AC-1 / при 380/415 В4 900
Коммутационная износостойкость / при AC-1 / при 690 В3 400
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюОбразование суммарного тока L + N - проводник
Функция изделия
Функция связиДа
Прочие измерительные функцииДа
Масса нетто ME18.38 кг
Ток длительной нагрузки / расчетное значение / макс.1 000 А
Ток длительной нагрузки / расчетное значение1 000 А
Рабочий ток
При 40 °C1 000 А
При 45 °C1 000 А
При 50 °C1 000 А
При 55 °C1 000 А
При 60 °C955 А
При 65 °C885 А
При 70 °C815 А
Класс коммутационной способности автоматического выключателяM
Коротком замыкании (Icu)
При 240 В85 кА
При 415 В55 кА
При 440 В55 кА
При 500 В36 кА
При 690 В ном. рабочая отключающая способность при коротком25 кА
Замыкании (Ics)
При 240 В85 кА
При 415 В55 кА
При 440 В55 кА
При 500 В36 кА
При 690 В включающая способность при коротком замыкании19 кА
(Icm)
При 240 В187 кА
При 415 В121 кА
При 440 В121 кА
При 500 В75,6 кА
При 690 В52,5 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.400 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при1 000 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Isd) /25 s
Расцепителя типа S / при характеристике I0t
Мин.600 А
Макс. регулируемый порог срабатывания тока уставки (Isd) /10 000 А
Расцепителя типа S / при характеристике I2t
Мин.600 А
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при10 000 А
Характеристике I0t
Мин.0,05 s
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при0,5 s
Характеристике I2t
Мин.0,05 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /0,5 s
При расцеплении типа I
Мин.1 500 А
Макс. регулируемый порог срабатывания по току / при10 000 А
Расцеплении типа G / при стандартной характеристике
Исходное значение200 А
Конечное значение регулируемое время задержки при достижении порога срабатывания (tg) / при расцеплении типа G / при1 000 А
Характеристике I0t
Макс. регулируемый порог срабатывания тока уставки (Ig) /0,8 s
При расцеплении типа G / при характеристике I2t
Мин.200 А
Макс.1 000 А
Характеристике I2t
Мин.0,05 s
Макс. регулируемое абсолютное значение ном. тока (InN) /0,8 s
При расцеплении типа N
Мин.200 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного1 000 А
Действия
Мин.1 500 А
Макс.10 000 А
Исполнение защиты нейтрального проводарегулируем., ВЫКЛ.; 20–100%
Функция изделия / защита от замыканий на землюДа
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]12,6 in
Высота320 мм
Ширина [дюймов]11,02 in
Ширина280 мм
Глубина [дюймов]4,72 in
Глубина120 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.20 x 4 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.50 x 28 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)цвет: серебристый
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)цвет: серебристый
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA2510-5KQ42-0AA0
Каталог IDLV10
Код группыP360
Товарный код85362090
Вес Нетто (Кг)18,380 Кг
Вид продуктов3VA автоматические выключатели в литом корпусе до 250 A
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки318,00 x 365,00 x 178,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA2 IEC Frame 1000 Switching capacity class M Icu=55 kA @ 415 V 4-pole, system protection ETU860, LSIG, In=1000 A Overload protection Ir=400 A...1000 A short-circuit protection Isd=0.6..10x In, Ii=1.5..10x In N-conductor protection adjustable (OFF, up to 100%) Ground fault protection, can be switched off Ig=0.2...1 x In= tg=0.05-0.8s Lug terminal
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2510-5KQ42-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
