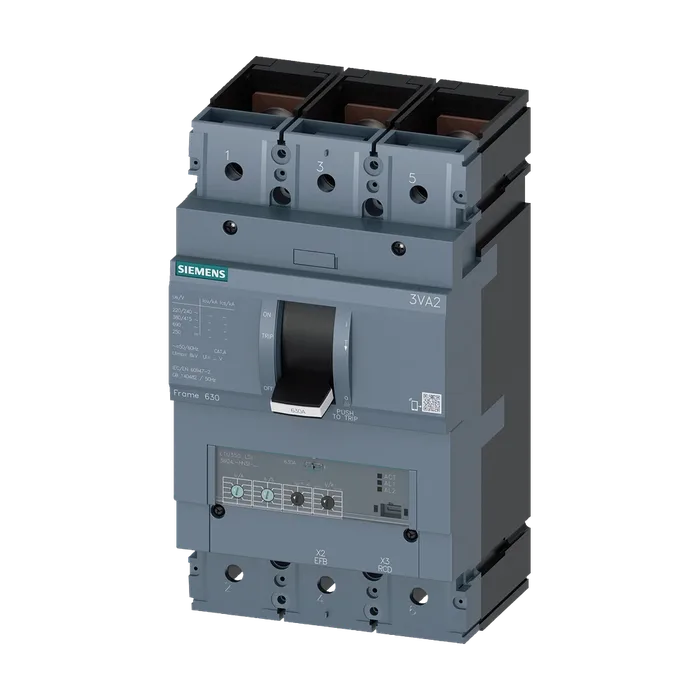

Авт. выключатель 3VA2 IEC типоразм. 630 класс коммутационной способности H Icu = 85 кA @ 415 В 3-пол., защита оборудования ETU350, LSI, In = 400 А защита от перегрузки Ir = 160...400 А защита от коротких замыканий Isd = 1,5...10 x Ir, Ii = 12 x In плоский винтовой зажим расцепитель мин. напряжения (UVR) 208-230 В AC, 50/60 Гц 2 доп. контакта HQ 1 сигнальный контакт срабатывания HQ 1
260 344 ₽С НДС
Код товара: 3VA24406HN320DL0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразм. 630 класс коммутационной способности H Icu = 85 кA @ 415 В 3-пол., защита оборудования ETU350, LSI, In = 400 А защита от перегрузки Ir = 160...400 А защита от коротких замыканий Isd = 1,5...10 x Ir, Ii = 12 x In плоский винтовой зажим расцепитель мин. напряжения (UVR) 208-230 В AC, 50/60 Гц 2 доп. контакта HQ 1 сигнальный контакт срабатывания HQ 1
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаETU350
Функция защиты расцепителя макс. токаLSI
Число полюсов3
Исполнение вспомогательного расцепителярасцепитель мин. напряжения (UVR)
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.66 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс22 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В5 000
Коммутационная износостойкость / при AC-1 / при 690 В3 500
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME4.4 кг
Ток длительной нагрузки / расчетное значение / макс.630 А
Ток длительной нагрузки / расчетное значение400 А
Кратковременно выдерживаемый ток (Icw)
Длительностью не более 1 с5 кА
Рабочий ток
При 40 °C400 А
При 45 °C400 А
При 50 °C400 А
При 55 °C400 А
При 60 °C400 А
При 65 °C400 А
При 70 °C400 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приH
Коротком замыкании (Icu)
При 240 В110 кА
При 415 В85 кА
При 440 В85 кА
При 500 В55 кА
При 690 В ном. рабочая отключающая способность при коротком6 кА
Замыкании (Ics)
При 240 В110 кА
При 415 В85 кА
При 440 В85 кА
При 500 В55 кА
При 690 В включающая способность при коротком замыкании6 кА
(Icm)
При 240 В242 кА
При 415 В187 кА
При 440 В187 кА
При 500 В121 кА
При 690 В9 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.160 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при400 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Isd) /17 s
Расцепителя типа S / при характеристике I2t
Мин.600 А
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при4 000 А
Характеристике I2t
Мин.0,02 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /0,4 s
При расцеплении типа I
Мин.4 800 А
Макс. регулируемое абсолютное значение ном. тока (InN) /4 800 А
При расцеплении типа N
Мин.0 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного0 А
Действия
Мин.4 800 А
Макс.4 800 А
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияДа
Расцепитель напряженияНет
Сигнализатор срабатыванияДа
Высота [дюймов]9,76 in
Высота248 мм
Ширина [дюймов]5,43 in
Ширина138 мм
Глубина [дюймов]4,33 in
Глубина110 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.20 x 1 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.35 x 10 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)цвет: серебристый
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)цвет: серебристый
Число переключающих контактов / для вспомогательных контактов4
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA2440-6HN32-0DL0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)4,400 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки162,00 x 261,00 x 167,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 3VA2 IEC ТИПОРАЗМЕР 630 КЛАСС ОТКЛ. СПОСОБНОСТИ H ICU=85KA @ 415 В 3-ПОЛЮС., ЗАЩИТА ЛИНИИ ETU350, LSI, IN=400A ЗАЩИТА ОТ ПЕРЕГРУЗКИ IR=160A ...400A ЗАЩИТА ОТ ТОКА КЗ ISD=1,5... 10 X IR, II=12 X IN ШИННОЕ ПРИСОЕДИНЕНИЕ МИНИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ (UVR) 208-230 В ПЕР. ТОКА 50/60 ГЦ 2 ДОП. КОНТАКТ HQ 1 АВАРИЙНЫЙ КОНТАКТ СРАБАТЫВАНИЯ HQ 1 ЭЛЕКТРИЧ. АВАРИЙН. КОНТАКТ. HQ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2440-6HN32-0DL0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
