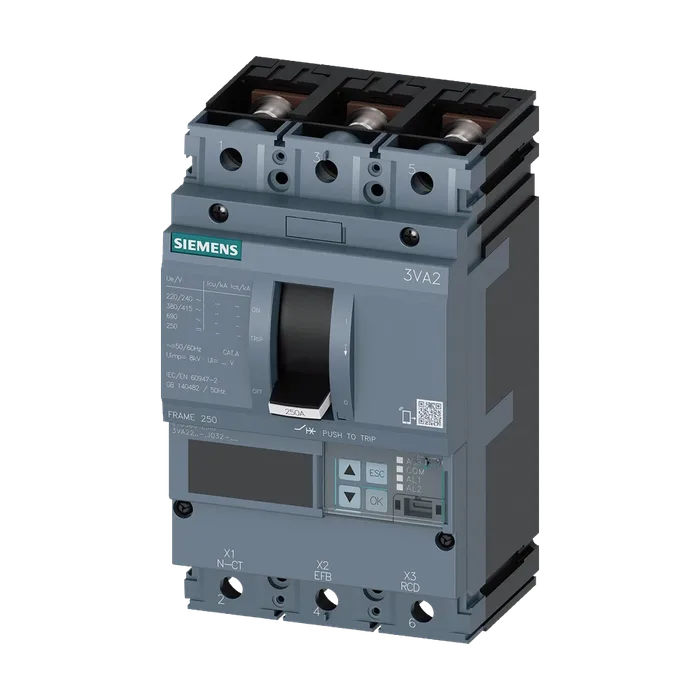

Авт. выключатель 3VA2 IEC типоразм. 250 класс коммутационной способности M Icu = 55 кA @ 415 В 3-пол., защита оборудования ETU560, LSIG, In = 250 А защита от перегрузки Ir = 100...250 А защита от коротких замыканий Isd = 0,6...10 x In, Ii = 1,5...10 x In защита нейтрали опционально: внешний трансфoрматор тока защита от замыканий на землю, отключаемая Ig = 0,2...1 x In, tg = 0,05-0,8 с
175 244 ₽С НДС
Код товара: 3VA22255JQ320CC0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразм. 250 класс коммутационной способности M Icu = 55 кA @ 415 В 3-пол., защита оборудования ETU560, LSIG, In = 250 А защита от перегрузки Ir = 100...250 А защита от коротких замыканий Isd = 0,6...10 x In, Ii = 1,5...10 x In защита нейтрали опционально: внешний трансфoрматор тока защита от замыканий на землю, отключаемая Ig = 0,2...1 x In, tg = 0,05-0,8 с
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаETU560
Функция защиты расцепителя макс. токаLSIG
Число полюсов3
Исполнение вспомогательного расцепителярасцепитель мин. напряжения (UVR)
Исполнение вспомогательного выключателя2 выключателя вспомогательных цепей HQ
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.50,5 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс16,83 Вт
Механический срок службы (коммутационных циклов) / типичный25 000
Коммутационная износостойкость / при AC-1 / при 380/415 В12 000
Коммутационная износостойкость / при AC-1 / при 690 В8 400
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиДа
Исполнение контроля замыканий на землюОбразование суммарного тока L-проводник
Функция изделия
Функция связиДа
Прочие измерительные функцииНет
Масса нетто ME2.58 кг
Ток длительной нагрузки / расчетное значение / макс.250 А
Ток длительной нагрузки / расчетное значение250 А
Рабочий ток
При 40 °C250 А
При 45 °C250 А
При 50 °C250 А
При 55 °C238 А
При 60 °C225 А
При 65 °C213 А
При 70 °C200 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приM
Коротком замыкании (Icu)
При 240 В85 кА
При 415 В55 кА
При 440 В55 кА
При 500 В36 кА
При 690 В ном. рабочая отключающая способность при коротком3 кА
Замыкании (Ics)
При 240 В85 кА
При 415 В55 кА
При 440 В55 кА
При 500 В36 кА
При 690 В включающая способность при коротком замыкании3 кА
(Icm)
При 240 В187 кА
При 415 В121 кА
При 440 В121 кА
При 500 В75,6 кА
При 690 В4,5 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.100 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при250 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Isd) /15 s
Расцепителя типа S / при характеристике I0t
Мин.150 А
Макс. регулируемый порог срабатывания тока уставки (Isd) /2 500 А
Расцепителя типа S / при характеристике I2t
Мин.150 А
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при2 500 А
Характеристике I0t
Мин.0,05 s
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при0,5 s
Характеристике I2t
Мин.0,05 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /0,5 s
При расцеплении типа I
Мин.375 А
Макс. регулируемый порог срабатывания по току / при2 500 А
Расцеплении типа G / при стандартной характеристике
Исходное значение50 А
Конечное значение регулируемое время задержки при достижении порога срабатывания (tg) / при расцеплении типа G / при250 А
Характеристике I0t
Макс. регулируемый порог срабатывания тока уставки (Ig) / при расцеплении типа G / при характеристике I2t0,8 s
Мин.50 А
Макс. регулируемое время задержки при достижении порога срабатывания (tg) / при расцеплении типа G / при250 А
Характеристике I2t
Мин.0,05 s
Макс. регулируемое абсолютное значение ном. тока (InN) /0,8 s
При расцеплении типа N
Мин.50 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного400 А
Действия
Мин.375 А
Макс.2 500 А
Исполнение защиты нейтрального проводарегулируем., ВЫКЛ.; 20–160%
Функция изделия / защита от замыканий на землюДа
Компонент изделия
Расцепитель мин. напряженияДа
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]7,13 in
Высота181 мм
Ширина [дюймов]4,13 in
Ширина105 мм
Глубина [дюймов]3,39 in
Глубина86 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.13 x 1 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.25 x 8 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)цвет: серебристый
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)олово
Число переключающих контактов / для вспомогательных контактов2
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA2225-5JQ32-0CC0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)2,580 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки134,00 x 200,00 x 145,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 3VA2 IEC ТИПОРАЗМЕР 250 КЛАСС ОТКЛ. СПОСОБНОСТИ M ICU=55KA @ 415 В 3-ПОЛЮС., ЗАЩИТА ЛИНИИ ETU560, LSIG, IN=250A ЗАЩИТА ОТ ПЕРЕГРУЗКИ IR=100A ...250A ЗАЩИТА ОТ ТОКА КЗ ISD=0,6..10X IN, II=1,5..10X IN ЗАЩИТА НЕЙТРАЛИ ОПЦИОНАЛЬНО С ВНЕШНИМ ТТ ЗАМЫК. НА ЗЕМЛЮ, ПЕРЕКЛЮЧ. IG=0,2... 1 X IN, TG=0,05-0,8MS ШИННОЕ ПРИСОЕДИНЕНИЕ МИНИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ (UVR) 120-127 В ПЕР. ТОКА 50/60 ГЦ 2 ДОП. КОНТАКТ HQ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2225-5JQ32-0CC0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
