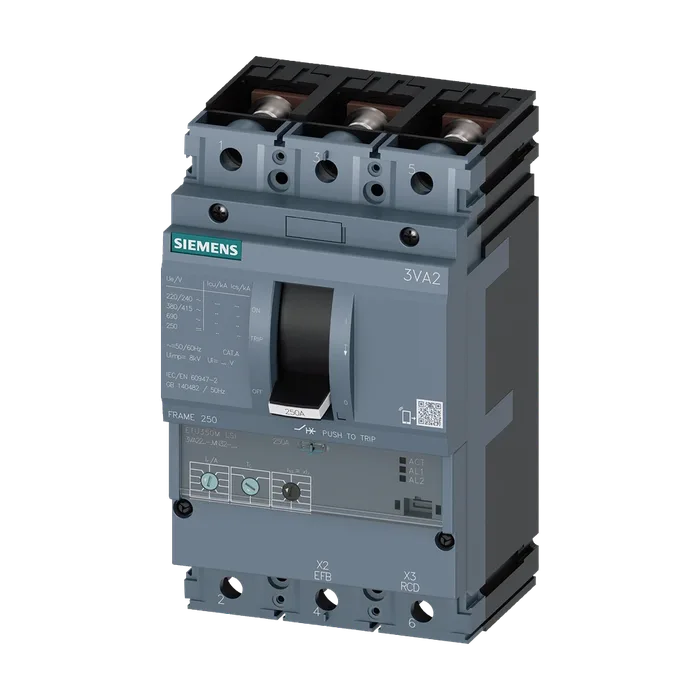

Авт. выключатель 3VA2 IEC типоразм. 250 класс коммутационной способности C Icu = 110 кA @ 415 В 3-пол., защита двигателя ETU350M, LSI, In = 160 А защита от перегрузки Ir = 63...160 А защита от коротких замыканий Isd = 3...15 x Ir, Ii = 15 x In плоский винтовой зажим 2 доп. контакта HP
157 908 ₽С НДС
Код товара: 3VA22167MN320AB0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразм. 250 класс коммутационной способности C Icu = 110 кA @ 415 В 3-пол., защита двигателя ETU350M, LSI, In = 160 А защита от перегрузки Ir = 63...160 А защита от коротких замыканий Isd = 3...15 x Ir, Ii = 15 x In плоский винтовой зажим 2 доп. контакта HP
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита двигателя
Исполнение расцепителя макс. токаETU350M
Функция защиты расцепителя макс. токаLSI
Число полюсов3
Исполнение вспомогательного расцепителяБез вспом. разъединителя
Исполнение вспомогательного выключателя2 выключателя вспомогательных цепей HP
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Рабочая мощность / при AC-3 / при 400 В75 000 Вт
Рабочая мощность / при AC-3 / при 230 В45 000 Вт
Мощность потерь [Вт] / макс.19,7 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс6,57 Вт
Механический срок службы (коммутационных циклов) / типичный25 000
Коммутационная износостойкость / при AC-1 / при 380/415 В12 000
Коммутационная износостойкость / при AC-1 / при 690 В8 400
Коммутационная износостойкость / при AC-3 / при 380/415 В6 500
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Обнаружение потери фазыДа
Прочие измерительные функцииНет
Масса нетто ME2.284 кг
Ток длительной нагрузки / расчетное значение / макс.250 А
Ток длительной нагрузки / расчетное значение160 А
Рабочий ток
При 40 °C160 А
При 45 °C160 А
При 50 °C160 А
При 55 °C160 А
При 60 °C160 А
При 65 °C160 А
При 70 °C160 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приC
Коротком замыкании (Icu)
При 240 В150 кА
При 415 В110 кА
При 440 В110 кА
При 500 В85 кА
При 690 В ном. рабочая отключающая способность при коротком3 кА
Замыкании (Ics)
При 240 В150 кА
При 415 В110 кА
При 440 В110 кА
При 500 В85 кА
При 690 В включающая способность при коротком замыкании3 кА
(Icm)
При 240 В330 кА
При 415 В242 кА
При 440 В242 кА
При 500 В187 кА
При 690 В4,5 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.63 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при160 А
Характеристике I2t
Мин.4 s
Макс. регулируемый порог срабатывания тока уставки (Isd) /17 s
Расцепителя типа S / при характеристике I0t
Мин.480 А
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при2 400 А
Характеристике I0t
Мин.0,03 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /0,03 s
При расцеплении типа I
Мин.2 400 А
Макс. регулируемое абсолютное значение ном. тока (InN) /2 400 А
При расцеплении типа N
Мин.0 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного0 А
Действия
Мин.2 400 А
Макс.2 400 А
Функция изделия / защита от замыканий на землюНет
Регулируемый класс срабатывания (Tc CLASS) время срабатывания (Tp) / при регулируемом классе срабатывания (Tc CLASS)10A, 10E, 20E
Мин.4 s
Макс.17 s
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]7,13 in
Высота181 мм
Ширина [дюймов]4,13 in
Ширина105 мм
Глубина [дюймов]3,39 in
Глубина86 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.13 x 1 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.25 x 8 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)цвет: серебристый
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)олово
Число переключающих контактов / для вспомогательных контактов2
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Fication Societyfirmations
Артикул3VA2216-7MN32-0AB0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)2,284 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки129,00 x 195,00 x 142,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA2 IEC Frame 250 Switching capacity class C Icu=110 kA @ 415 V 3-pole, motor protection ETU350M, LSI, In=160 A Overload protection Ir=63 A... 160 A short-circuit protection Isd=3...15 x Ir, Ii=15 x In Lug terminal 2 auxiliary switches HP
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2216-7MN32-0AB0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
