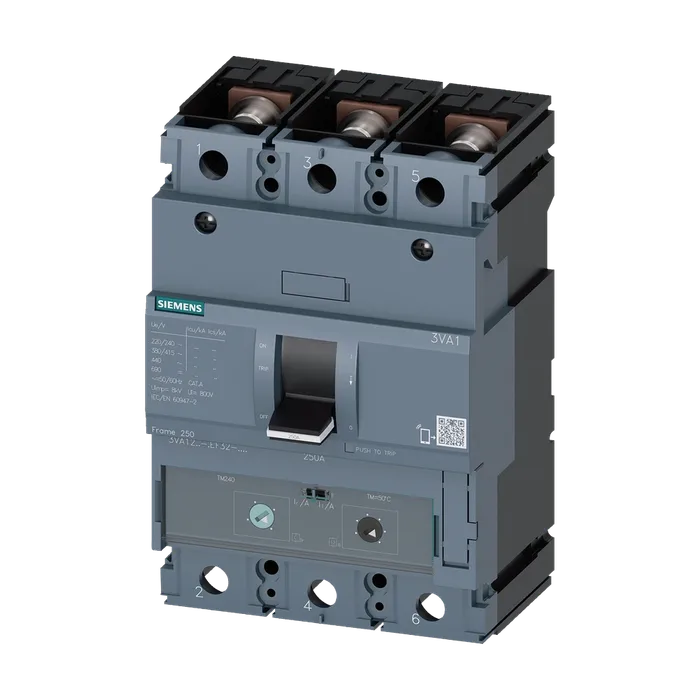

Авт. выключатель 3VA1 IEC типоразмер 250 класс коммутационной способности M Icu = 55 кA @ 415 В 3-пол., защита оборудования TM240, ATAM, In = 200 А защита от перегрузки Ir = 140...200 А защита от коротких замыканий Ii = 5...10 x In плоский винтовой зажим 2 доп. контакта HP
83 380 ₽С НДС
Код товара: 3VA12205EF320AB0
Доступен к заказу
01
Описание
Авт. выключатель 3VA1 IEC типоразмер 250 класс коммутационной способности M Icu = 55 кA @ 415 В 3-пол., защита оборудования TM240, ATAM, In = 200 А защита от перегрузки Ir = 140...200 А защита от коротких замыканий Ii = 5...10 x In плоский винтовой зажим 2 доп. контакта HP
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаTM240
Функция защиты расцепителя макс. токаLI
Число полюсов3
Исполнение вспомогательного выключателя2 выключателя вспомогательных цепей HP
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при постоянном токе / расчетное значение500 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.42 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс14 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В8 000
Коммутационная износостойкость / при AC-1 / при 690 В5 400
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME1.7 кг
Ток длительной нагрузки / расчетное значение / макс.250 А
Ток длительной нагрузки / расчетное значение200 А
Рабочий ток
При 40 °C200 А
При 45 °C200 А
При 50 °C200 А
При 55 °C194 А
При 60 °C188 А
При 65 °C182 А
При 70 °C176 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приM
Коротком замыкании (Icu)
При 240 В85 кА
При 415 В55 кА
При 440 В36 кА
При 500 В15 кА
При 690 В ном. рабочая отключающая способность при коротком10 кА
Замыкании (Ics)
При 240 В85 кА
При 415 В55 кА
При 440 В36 кА
При 500 В10 кА
При 690 В включающая способность при коротком замыкании5 кА
(Icm)
При 240 В187 кА
При 415 В121 кА
При 440 В75,6 кА
При 500 В30 кА
При 690 В17 кА
Исполнение защиты от коротких замыканийзначения коммутационной способности для сетей постоянного тока указаны в техническом описании компактного авт. выключателя 3VA; соответствующая ссылка приведена в последнем разделе, см. "Сервис и поддержка"
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.140 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при200 А
Характеристике I2t
Мин.1 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /1 s
При расцеплении типа I
Мин.1 000 А
Макс. регулируемое абсолютное значение ном. тока (InN) /2 000 А
При расцеплении типа N
Мин.0 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного0 А
Действия
Мин.1 000 А
Макс.2 000 А
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]6,22 in
Высота158 мм
Ширина [дюймов]4,13 in
Ширина105 мм
Глубина [дюймов]2,76 in
Глубина70 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний винтовой плоский контакт
Вид подключаемых сечений проводов / для подключения плоской шины / мин.13 x 1 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.25 x 8 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)Серебро
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)Серебро
Число переключающих контактов / для вспомогательных контактов2
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA1220-5EF32-0AB0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)1,700 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5375
Размер упаковки125,00 x 175,00 x 123,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 3VA1 IEC ТИПОРАЗМЕР 250 КЛАСС ОТКЛ. СПОСОБНОСТИ M ICU=55KA @ 415 В 3-ПОЛЮС., ЗАЩИТА ЛИНИИ TM240, ATAM, IN=200A ЗАЩИТА ОТ ПЕРЕГРУЗКИ IR=140A ...200A ЗАЩИТА ОТ ТОКА КЗ II=5 X IN ШИННОЕ ПРИСОЕДИНЕНИЕ МИНИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ (UVR) 208-230 В ПЕР. ТОКА 50/60 ГЦ 2 ДОП. КОНТАКТ HQ 1 АВАРИЙНЫЙ КОНТАКТ СРАБАТЫВАНИЯ HQ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA1220-5EF32-0AB0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
