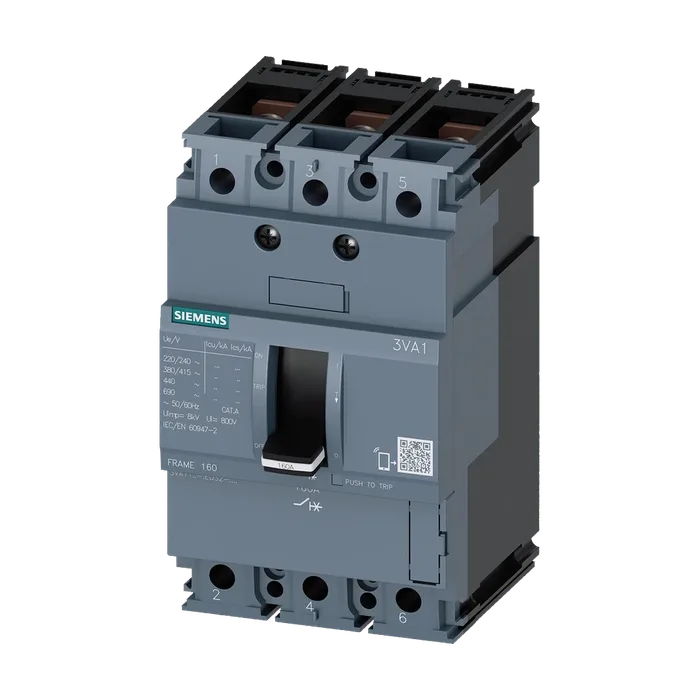

Авт. выключатель 3VA1 IEC типоразмер 160 класс коммутационной способности N Icu = 25 кA @ 415 В 3-пол., защита оборудования TM210, FTFM, In = 80 A защита от перегрузки фикс. значение Ir = 80 А защита от коротких замыканий Ii = 10 x In плоский винтовой зажим расцепитель напряжения (STL) 12-30 В DC, 24 В AC, 50/60 Гц
29 186 ₽С НДС
Код товара: 3VA11803ED320HA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA1 IEC типоразмер 160 класс коммутационной способности N Icu = 25 кA @ 415 В 3-пол., защита оборудования TM210, FTFM, In = 80 A защита от перегрузки фикс. значение Ir = 80 А защита от коротких замыканий Ii = 10 x In плоский винтовой зажим расцепитель напряжения (STL) 12-30 В DC, 24 В AC, 50/60 Гц
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаTM210
Функция защиты расцепителя макс. токаLI
Число полюсов3
Исполнение вспомогательного расцепителярасцепитель напряжения (STL)
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при постоянном токе / расчетное значение500 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.19,2 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс6,4 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В9 000
Коммутационная износостойкость / при AC-1 / при 690 В6 300
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME1.032 кг
Ток длительной нагрузки / расчетное значение / макс.160 А
Ток длительной нагрузки / расчетное значение32 А
Рабочий ток
При 40 °C80 А
При 45 °C80 А
При 50 °C80 А
При 55 °C78 А
При 60 °C77 А
При 65 °C75 А
При 70 °C74 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приN
Коротком замыкании (Icu)
При 240 В36 кА
При 415 В25 кА
При 440 В16 кА
При 500 В7 кА
При 690 В ном. рабочая отключающая способность при коротком7 кА
Замыкании (Ics)
При 240 В36 кА
При 415 В25 кА
При 440 В16 кА
При 500 В5 кА
При 690 В включающая способность при коротком замыкании5 кА
(Icm)
При 240 В75,6 кА
При 415 В52,5 кА
При 440 В32 кА
При 500 В11,9 кА
При 690 В11,9 кА
Исполнение защиты от коротких замыканийзначения коммутационной способности для сетей постоянного тока указаны в техническом описании компактного авт. выключателя 3VA; соответствующая ссылка приведена в последнем разделе, см. "Сервис и поддержка"
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.80 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при80 А
Характеристике I2t
Мин.1 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /1 s
При расцеплении типа I
Мин.800 А
Макс. регулируемое абсолютное значение ном. тока (InN) /800 А
При расцеплении типа N
Мин.0 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного0 А
Действия
Мин.320 А
Макс.320 А
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияДа
Сигнализатор срабатыванияНет
Высота [дюймов]5,12 in
Высота130 мм
Ширина [дюймов]3 in
Ширина76,2 мм
Глубина [дюймов]2,76 in
Глубина70 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний винтовой плоский контакт
Вид подключаемых сечений проводов / для подключения плоской шины / мин.12 x 1 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.17 x 6,5 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)Серебро
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)банка
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA1180-3ED32-0HA0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)1,032 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5375
Размер упаковки92,00 x 150,00 x 116,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA1 IEC frame 160 breaking capacity class N Icu=25kA @ 415 V 3-pole, line protection TM210, ftfm, In=80A overload protection ir=80A fixed short circuit protection iI=10 x In busbar connection shunt trip (stl) 24 V AC 50/60 Hz / 24-30 V DC
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA1180-3ED32-0HA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
