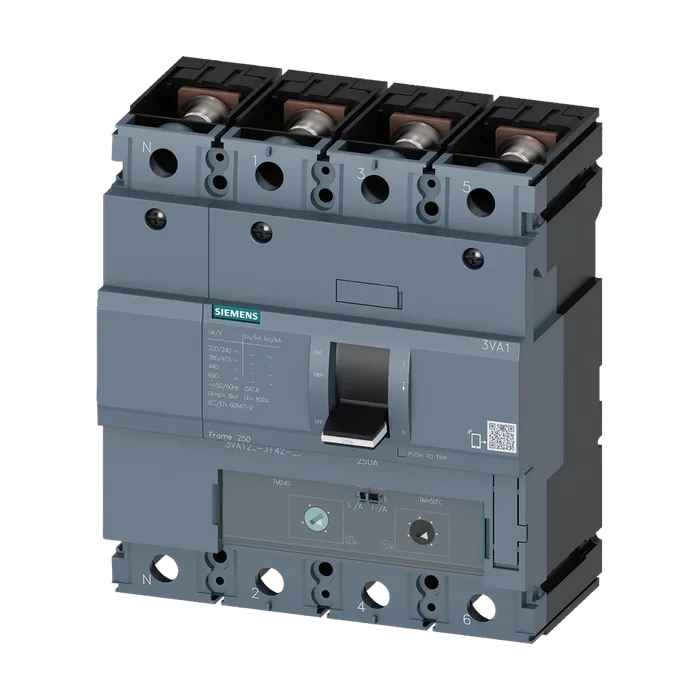

Авт. выключатель 3VA1 IEC типоразмер 250 класс коммутационной способности S Icu = 36 кA @ 415 В 4-пол., защита оборудования TM240, ATAM, In = 200 А защита от перегрузки Ir = 140...200 А защита от коротких замыканий Ii = 5...10 x In защита нейтрали 100% плоский винтовой зажим расцепитель напряжения (STL) 110-127 В DC, AC 50/60 Гц
83 380 ₽С НДС
Код товара: 3VA12204GF420JA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA1 IEC типоразмер 250 класс коммутационной способности S Icu = 36 кA @ 415 В 4-пол., защита оборудования TM240, ATAM, In = 200 А защита от перегрузки Ir = 140...200 А защита от коротких замыканий Ii = 5...10 x In защита нейтрали 100% плоский винтовой зажим расцепитель напряжения (STL) 110-127 В DC, AC 50/60 Гц
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаTM240
Функция защиты расцепителя макс. токаLI
Число полюсов4
Исполнение вспомогательного расцепителярасцепитель напряжения (STL)
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при постоянном токе / расчетное значение600 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.42 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс14 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В8 000
Коммутационная износостойкость / при AC-1 / при 690 В5 400
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME2.2 кг
Ток длительной нагрузки / расчетное значение / макс.250 А
Ток длительной нагрузки / расчетное значение200 А
Рабочий ток
При 40 °C200 А
При 45 °C200 А
При 50 °C200 А
При 55 °C194 А
При 60 °C188 А
При 65 °C182 А
При 70 °C176 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приS
Коротком замыкании (Icu)
При 240 В55 кА
При 415 В36 кА
При 440 В25 кА
При 500 В10 кА
При 690 В ном. рабочая отключающая способность при коротком7 кА
Замыкании (Ics)
При 240 В55 кА
При 415 В36 кА
При 440 В25 кА
При 500 В10 кА
При 690 В включающая способность при коротком замыкании5 кА
(Icm)
При 240 В121 кА
При 415 В75,6 кА
При 440 В52,5 кА
При 500 В17 кА
При 690 В11,9 кА
Исполнение защиты от коротких замыканийзначения коммутационной способности для сетей постоянного тока указаны в техническом описании компактного авт. выключателя 3VA; соответствующая ссылка приведена в последнем разделе, см. "Сервис и поддержка"
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.140 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при200 А
Характеристике I2t
Мин.1 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /1 s
При расцеплении типа I
Мин.1 000 А
Макс. регулируемое абсолютное значение ном. тока (InN) /2 000 А
При расцеплении типа N
Мин.200 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного200 А
Действия
Мин.1 000 А
Макс.2 000 А
Исполнение защиты нейтрального провода100 %
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияДа
Сигнализатор срабатыванияНет
Высота [дюймов]6,22 in
Высота158 мм
Ширина [дюймов]5,51 in
Ширина140 мм
Глубина [дюймов]2,76 in
Глубина70 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний винтовой плоский контакт
Вид подключаемых сечений проводов / для подключения плоской шины / мин.13 x 1 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.25 x 8 мм
Исполнение поверхности / соединений / на верхнейСеребро
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)Серебро
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA1220-4GF42-0JA0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)2,200 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5375
Размер упаковки160,00 x 175,00 x 123,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 3VA1 IEC ТИПОРАЗМЕР 250 КЛАСС ОТКЛ. СПОСОБНОСТИ S ICU=36KA @ 415 В 4-ПОЛЮС., ЗАЩИТА ЛИНИИ TM240, ATAM, IN=200A ЗАЩИТА ОТ ПЕРЕГРУЗКИ IR=140A ...200A ЗАЩИТА ОТ ТОКА КЗ II=5 X IN ЗАЩИТА НЕЙТРАЛИ 1 ШИННОЕ ПРИСОЕДИНЕНИЕ МИНИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ (UVR) 24 В ПОСТ. ТОКА 2 ДОП. КОНТАКТ HQ 1 АВАРИЙНЫЙ КОНТАКТ СРАБАТЫВАНИЯ HQ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA1220-4GF42-0JA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
