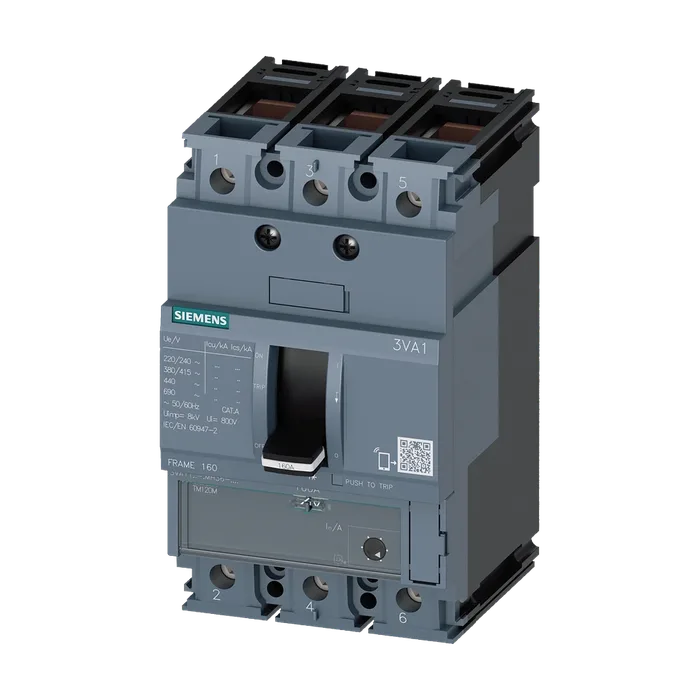

Авт. выключатель 3VA1 IEC типоразмер 160 класс коммутационной способности H Icu = 70 кA @ 415 В 3-пол., защита пусковых устройств TM120M, AM, In = 63 А без защиты от перегрузки защита от коротких замыканий Ii = 5...15 x In клеммное соединение расцепитель напряжения (STL) 110-127 В DC, AC 50/60 Гц 2 доп. контакта HQ 1 сигнальный контакт срабатывания HQ
26 822 ₽С НДС
Код товара: 3VA11636MH360JH0
Доступен к заказу
01
Описание
Авт. выключатель 3VA1 IEC типоразмер 160 класс коммутационной способности H Icu = 70 кA @ 415 В 3-пол., защита пусковых устройств TM120M, AM, In = 63 А без защиты от перегрузки защита от коротких замыканий Ii = 5...15 x In клеммное соединение расцепитель напряжения (STL) 110-127 В DC, AC 50/60 Гц 2 доп. контакта HQ 1 сигнальный контакт срабатывания HQ
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита стартера
Исполнение расцепителя макс. токаTM120M
Функция защиты расцепителя макс. токаI
Число полюсов3
Исполнение вспомогательного расцепителярасцепитель напряжения (STL)
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.17,3 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс5,77 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В9 000
Коммутационная износостойкость / при AC-1 / при 690 В6 300
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Обнаружение потери фазыНет
Прочие измерительные функцииНет
Масса нетто ME1.08 кг
Ток длительной нагрузки / расчетное значение / макс.160 А
Ток длительной нагрузки / расчетное значение63 А
Рабочий ток
При 40 °C63 А
При 45 °C63 А
При 50 °C63 А
При 55 °C62 А
При 60 °C61 А
При 65 °C60 А
При 70 °C58 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приH
Коротком замыкании (Icu)
При 240 В100 кА
При 415 В70 кА
При 440 В55 кА
При 500 В5 кА
При 690 В ном. рабочая отключающая способность при коротком5 кА
Замыкании (Ics)
При 240 В100 кА
При 415 В70 кА
При 440 В40 кА
При 500 В5 кА
При 690 В включающая способность при коротком замыкании5 кА
(Icm)
При 240 В220 кА
При 415 В154 кА
При 440 В121 кА
При 500 В7,5 кА
При 690 В7,5 кА
Исполнение защиты от коротких замыканийзначения коммутационной способности для сетей постоянного тока указаны в техническом описании компактного авт. выключателя 3VA; соответствующая ссылка приведена в последнем разделе, см. "Сервис и поддержка"
При расцеплении типа I
Мин.440 А
Макс. регулируемое абсолютное значение ном. тока (InN) /1 010 А
При расцеплении типа N
Мин.0 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного0 А
Действия
Мин.441 А
Макс.1 008 А
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияДа
Сигнализатор срабатыванияДа
Высота [дюймов]5,12 in
Высота130 мм
Ширина [дюймов]3 in
Вид подключаемых сечений проводов / клеммы для круглых проводников / многопроводной1 x (1,5 - 70 mm²)
Ширина76,2 мм
Глубина [дюймов]2,76 in
Глубина70 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепирамочная клемма с обеих сторон
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)Серебро
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)банка
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Fication Societyfirmations
Артикул3VA1163-6MH36-0JH0
Каталог IDLV10.1
Код группыP360
Товарный код85362010
Вес Нетто (Кг)1,080 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5375
Размер упаковки92,00 x 150,00 x 116,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 3VA1 IEC ТИПОРАЗМЕР 160 КЛАСС ОТКЛ. СПОСОБНОСТИ H ICU=70KA @ 415 В 3-ПОЛЮС., ЗАЩИТА ДВИГАТЕЛЯ TM120M, AM, IN=63A БЕЗ ЗАЩИТЫ ОТ ПЕРЕГРУЗКИ ЗАЩИТА ОТ ТОКА КЗ II=5 X IN ПРИСОЕДИНЕНИЕ КАБЕЛЕМ НЕЗАВИС. РАСЦЕПИТЕЛЬ (STL) 110-127 В ПОСТ. ТОКА, ПЕР. ТОКА 50/60 ГЦ 2 ДОП. КОНТАКТ HQ 1 АВАРИЙНЫЙ КОНТАКТ СРАБАТЫВАНИЯ HQ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA1163-6MH36-0JH0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
