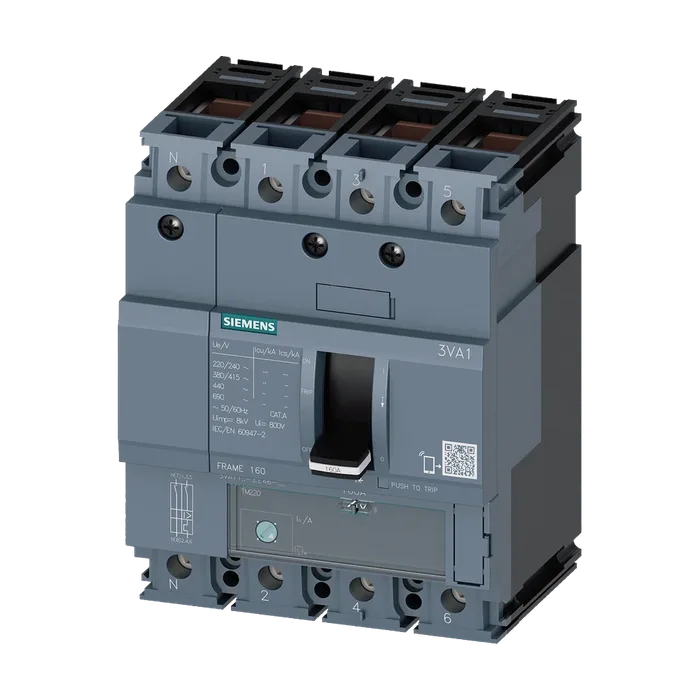

Авт. выключатель 3VA1 IEC типоразм. 160 класс коммутационной способности S Icu = 36 кA @ 415 В 4-пол., защита оборудования TM220, ATFM, In = 125 А защита от перегрузки Ir = 88...125 А защита от коротких замыканий Ii = 10 x In нейтральный проводник не защищен клеммное соединение
54 462 ₽С НДС
Код товара: 3VA11124EE460AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA1 IEC типоразм. 160 класс коммутационной способности S Icu = 36 кA @ 415 В 4-пол., защита оборудования TM220, ATFM, In = 125 А защита от перегрузки Ir = 88...125 А защита от коротких замыканий Ii = 10 x In нейтральный проводник не защищен клеммное соединение
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаTM220
Функция защиты расцепителя макс. токаLI
Число полюсов4
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при постоянном токе / расчетное значение600 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.28,1 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В9 000
Коммутационная износостойкость / при AC-1 / при 690 В6 300
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME1.346 кг
Рабочий ток
При 40 °C125 А
При 45 °C125 А
При 50 °C125 А
При 55 °C122 А
При 60 °C120 А
При 65 °C117 А
При 70 °C114 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приS
Коротком замыкании (Icu)
При 240 В55 кА
При 415 В36 кА
При 440 В25 кА
При 500 В7 кА
При 690 В ном. рабочая отключающая способность при коротком7 кА
Замыкании (Ics)
При 240 В55 кА
При 415 В36 кА
При 440 В25 кА
При 500 В5 кА
При 690 В включающая способность при коротком замыкании5 кА
(Icm)
При 240 В121 кА
При 415 В75,6 кА
При 440 В52,5 кА
При 500 В11,9 кА
При 690 В11,9 кА
Исполнение защиты от коротких замыканийзначения коммутационной способности для сетей постоянного тока указаны в техническом описании компактного авт. выключателя 3VA; соответствующая ссылка приведена в последнем разделе, см. "Сервис и поддержка"
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.88 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при125 А
Характеристике I2t
Мин.1 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /1 s
При расцеплении типа I
Мин.1 250 А
Макс. регулируемое абсолютное значение ном. тока (InN) /1 250 А
При расцеплении типа N
Мин.0 А
Макс.0 А
Исполнение защиты нейтрального проводаотсутств.
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]5,12 in
Высота130 мм
Ширина [дюймов]4 in
Вид подключаемых сечений проводов / клеммы для круглых проводников / многопроводной1 x (1,5 - 70 mm²)
Ширина101,6 мм
Глубина [дюймов]2,76 in
Глубина70 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепирамочная клемма с обеих сторон
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)Серебро
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)банка
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA1112-4EE46-0AA0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)1,346 Кг
Вид продуктов3VA автоматические выключатели в литом корпусе до 250 A
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5375
Размер упаковки119,00 x 150,00 x 116,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 3VA1 IEC ТИПОРАЗМЕР 160 КЛАСС ОТКЛ. СПОСОБНОСТИ S ICU=36KA @ 415 В 4-ПОЛЮС., ЗАЩИТА ЛИНИИ TM220, ATFM, IN=125A ЗАЩИТА ОТ ПЕРЕГРУЗКИ IR=87,5A ...125A ЗАЩИТА ОТ ТОКА КЗ II=10 X IN БЕЗ ЗАЩИТЫ НЕЙТРАЛИ ПРИСОЕДИНЕНИЕ КАБЕЛЕМ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA1112-4EE46-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
